在轻量化支撑构件的工程验证环节,亚克力板材的承重性能校核是很多小型展示架、设备护罩、临时承载平台设计阶段绕不开的环节,这套仿真验证结构就是针对这类场景搭建的典型算例载体。日常做非标设计时,很多工程师容易直接套用亚克力板材的理论抗弯参数,忽略安装边界、载荷施加点位对实际受力的影响,最后做出来的构件要么冗余过多浪费材料,要么在实际加载时出现局部应力超限开裂的问题,这套结构就是把实际安装工况直接还原到仿真环境里,把容易被忽略的约束细节、载荷传递路径都做了具象化呈现。

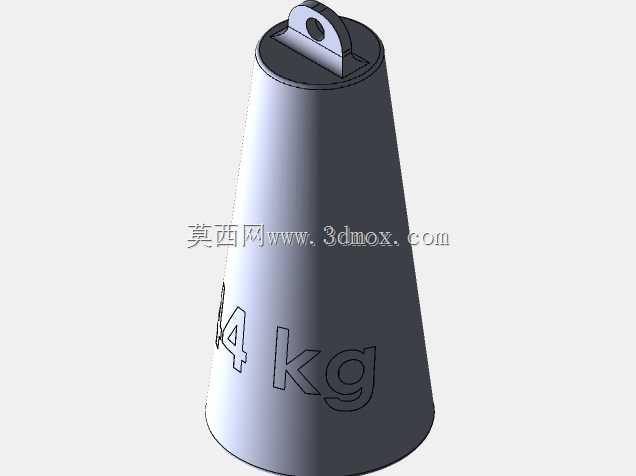

整个验证结构的核心承载件是底部的两块对称布置的亚克力支撑板,板材边缘做了安装固定孔位,对应实际使用时通过螺栓锁紧在安装基座上的约束状态,这种固定方式不是完全的刚性约束,仿真时特意保留了螺栓连接区域的微小位移余量,和实际安装时的受力边界完全匹配,避免因为约束设置过刚导致仿真结果偏于危险。两块亚克力板中间的承载区域放置了带吊孔的锥形配重块,总重量44kg,配重块的底部和亚克力板的接触区域做了面接触设置,模拟实际加载时配重完全压在板材上的受力状态,不是理想化的点载荷加载,这也是很多新手做仿真时容易出错的地方——点载荷会导致接触位置应力集中系数异常偏高,得出的结果完全没有工程参考价值。
从设计思路上看,这套结构没有做多余的加强筋或者辅助支撑,就是为了还原最基础的平板承载工况,方便工程师直接调整板材厚度、安装孔跨距、配重加载位置这些参数,快速得到不同变量下的安全系数变化规律。比如调整亚克力板的安装孔间距时,板材的最大挠度会随着跨距增大呈非线性上升,安全系数会快速下降,这个变化规律可以直接给后续同类型构件的尺寸选型提供数据支撑,不用每次都从零开始搭建仿真模型。配重块设计成上窄下宽的锥形,一方面是让重心尽量靠近板材接触面,避免加载时出现倾翻力矩干扰仿真结果,另一方面顶部的吊孔可以对应实际起吊加载的工况,模拟重物缓慢放置到板材上的动态载荷过程,和静态加载的结果做对比验证。

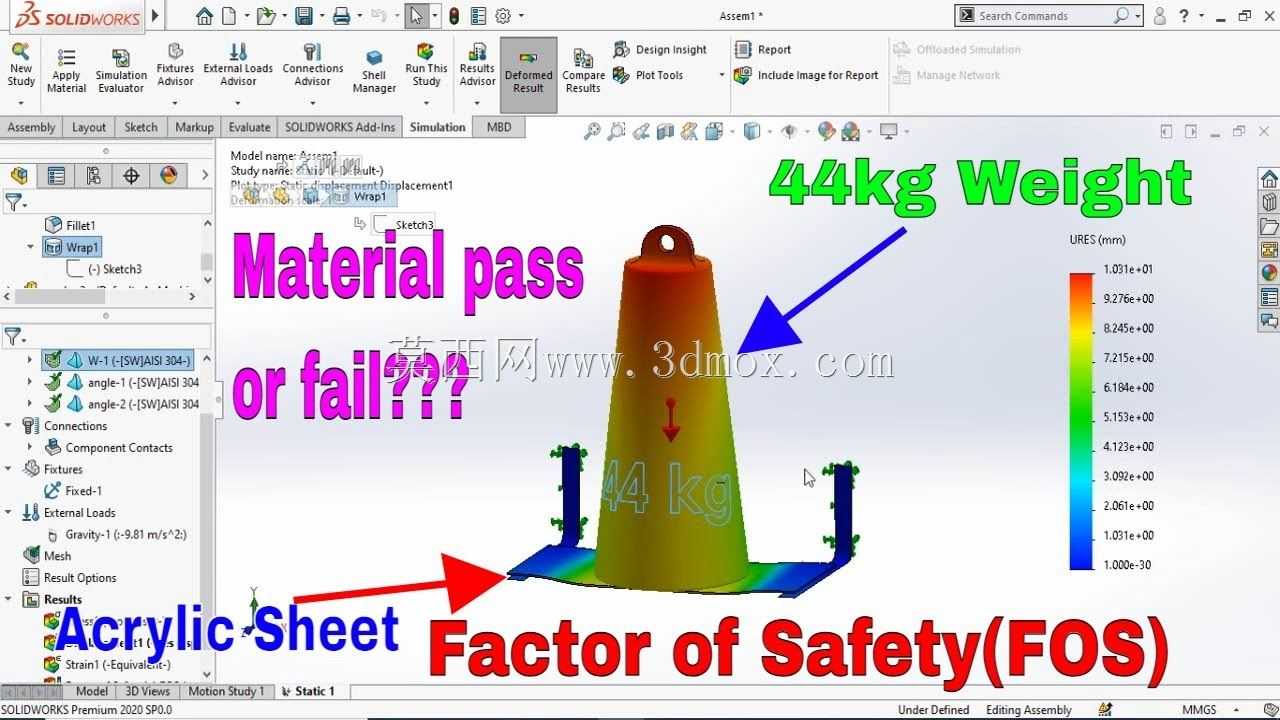

仿真结果的云图直接对应安全系数的分布情况,板材和配重接触的中心区域、安装孔周边的应力集中区域是重点关注位置,实际工程中这两个位置也是亚克力构件最容易出现开裂失效的地方:中心区域长期受弯会出现银纹扩展,安装孔位置如果锁紧力过大加上承载弯曲的叠加应力,很容易从孔边开始开裂。这套仿真结构特意把这两个区域的网格做了局部细化,保证应力计算结果的精度,不会因为网格过粗漏掉峰值应力点。在实际的行业应用里,这类仿真验证的结果可以直接指导小型亚克力承载台的设计,比如展会用的产品展示台、小型设备的透明护罩承载架、实验室的轻型试剂放置架,都可以参考这套算例的参数设置,根据实际需要承载的重量调整板材厚度和安装跨距,不用反复做实物破坏性测试,能大幅缩短设计验证周期,减少打样测试的材料浪费。
做这类结构的仿真时,还要注意亚克力材料的非线性特性,不能直接套用金属材料的线性弹性参数,这套结构里已经把亚克力的屈服强度、弹性模量随应变变化的参数做了预设,得到的安全系数结果更贴近实际使用情况,不会出现仿真显示安全系数达标、实际加载却断裂的问题。另外安装边界的设置也完全还原了实际工况,没有把亚克力板的固定端设置成完全固支,而是保留了螺栓连接的接触刚度,模拟实际安装时板材在受力时会有微小转动的状态,这一点对仿真结果的准确性影响很大,很多新手做出来的仿真结果和实际测试偏差超过30%,大多是约束和接触设置不符合实际工况导致的。
