轴流转桨式水轮机导叶总成结构设计

在水电能源开发领域，轴流转桨式水轮机作为低水头大流量工况下的核心能量转换设备，其过流部件的导水机构性能直接决定机组运行效率与工况调节灵活性，本次呈现的导叶叶总成结构，正是该类水轮机导水机构的核心装配单元。从实际电站运行场景来看，该导叶总成布置在水轮机转轮室的上游侧，沿转轮室周向均匀排布，承担着两项核心功能：一是根据机组负载变化实时调整导叶开度，精准控制进入转轮的水流流量与入射角度，匹配不同水头、不同出力下的水流最优入流条件，避免水流在转轮入口产生脱流、涡带等不良流态，降低水力损失；二是在机组停机检修或紧急事故状态下，实现全关状态的水流截断，配合尾水闸门形成安全检修空间，阻断上游来水进入转轮腔室。

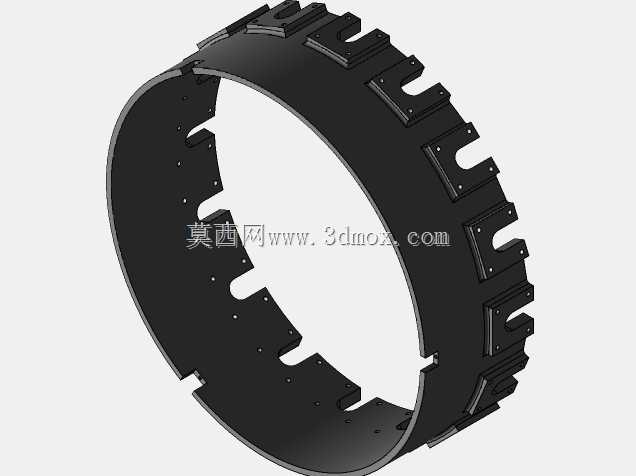

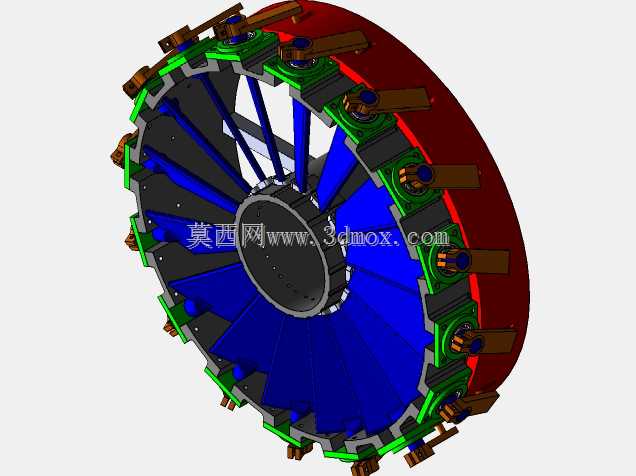

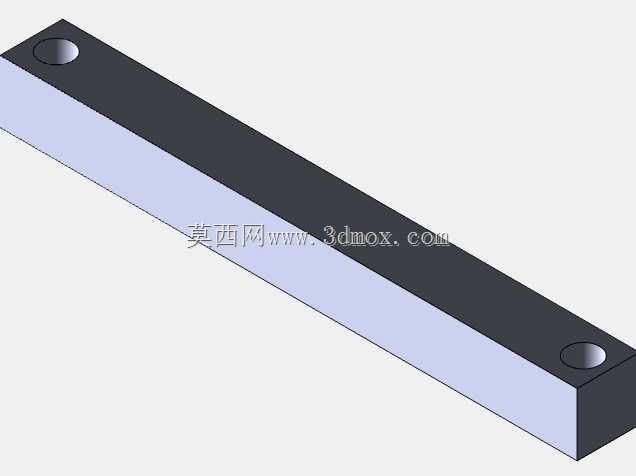

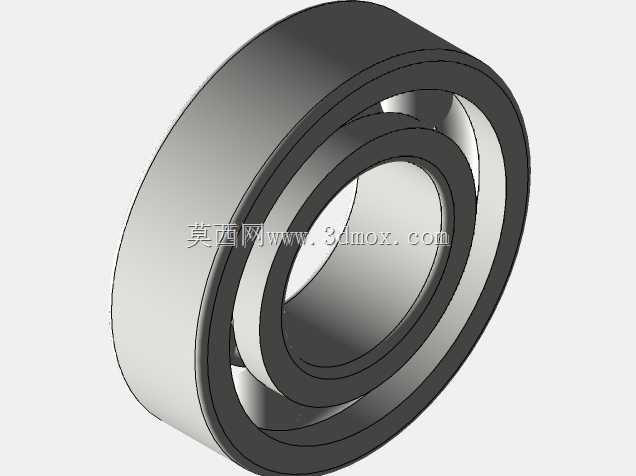

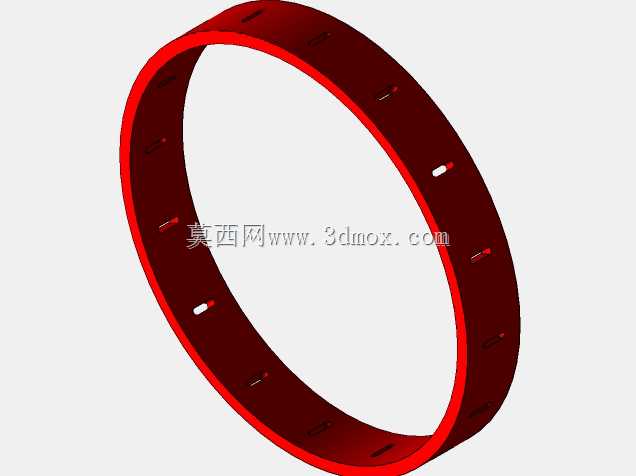

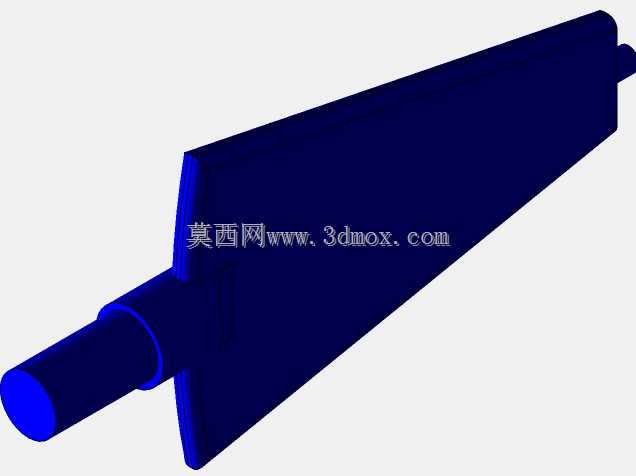

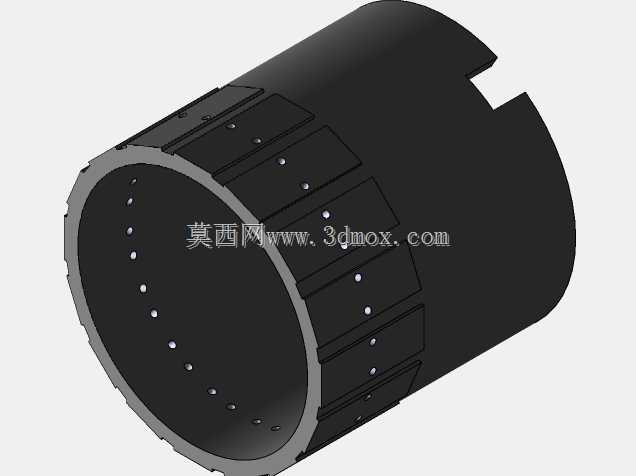

从结构设计逻辑来看，该导叶总成采用周向环形排布的装配形式，整体为对称回转结构，所有导叶通过端部转轴与外部的控制环、接力器传动机构连接，可实现同步转动调节。导叶本体采用翼型截面设计，截面型线经过水力优化，在不同开度下均能保证水流平顺过渡，减少导叶尾部的卡门涡街产生，降低运行过程中的水力振动与噪声。导叶的转轴部位设置有耐磨轴套与密封结构，可适应长期浸水环境下的转动需求，减少泥沙磨损带来的间隙增大问题，避免漏水量超标影响机组停机可靠性。总成的外圈支撑环与内圈固定架之间设置有辐射状支撑筋，既保证整个环形结构的径向刚度，避免水流冲击下产生结构变形，又尽可能减少支撑结构对过流断面的阻挡，降低过流损失。

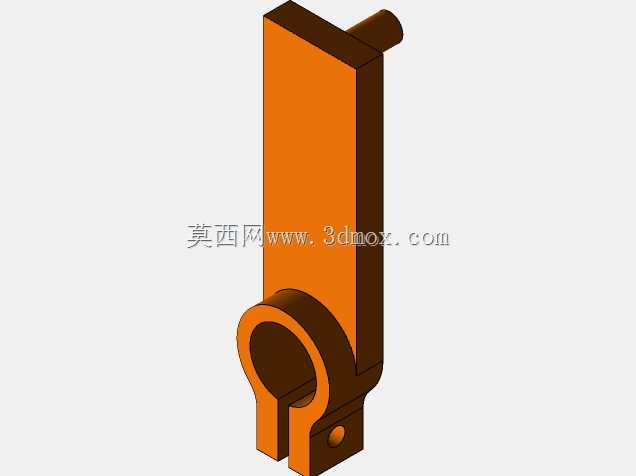

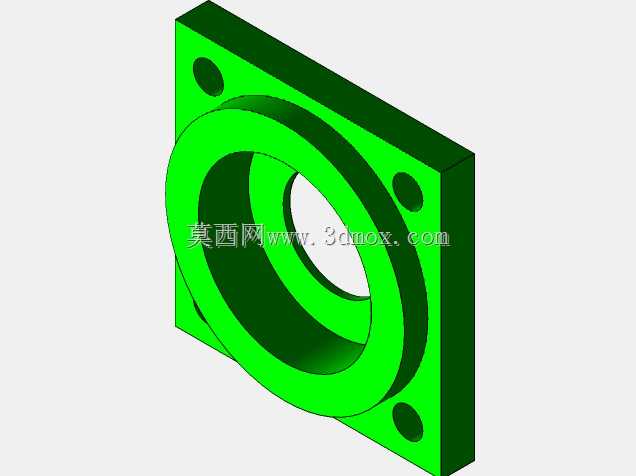

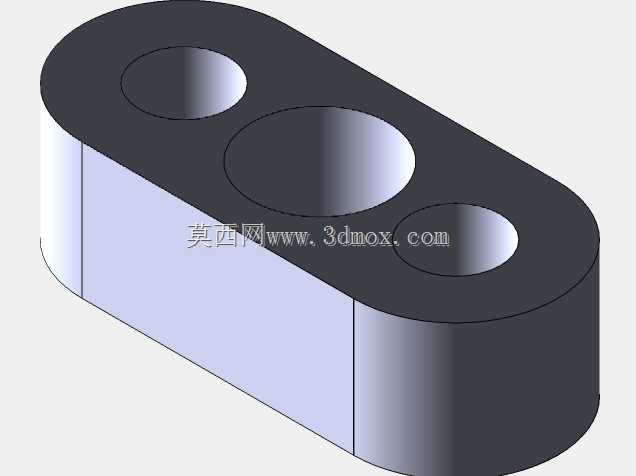

从安装边界与尺寸适配角度来看，该导叶总成的外圈直径与水轮机蜗壳的出口内径匹配，内圈直径与转轮室的入口轮毂直径对齐，安装时通过外圈法兰与蜗壳出口端面对接，端面设置密封槽安装止水橡胶条，防止高压水从装配缝隙渗漏。导叶的转动行程经过严格限位，全关状态下相邻导叶的立面密封面完全贴合，形成封闭的挡水环面；全开状态下导叶的翼型方向与水流方向平行，最大化过流面积，减少过流阻力。设计过程中针对导叶的转动同步性做了结构约束，所有导叶的转臂长度一致，与控制环的连接销孔位置度公差控制在合理范围，避免不同导叶开度不一致造成的流态紊乱。同时考虑到电站长期运行的维护需求，导叶与转臂的连接采用可拆卸结构，无需拆解整个环形支撑即可单独更换受损导叶，降低现场检修的工作量与停机时间。

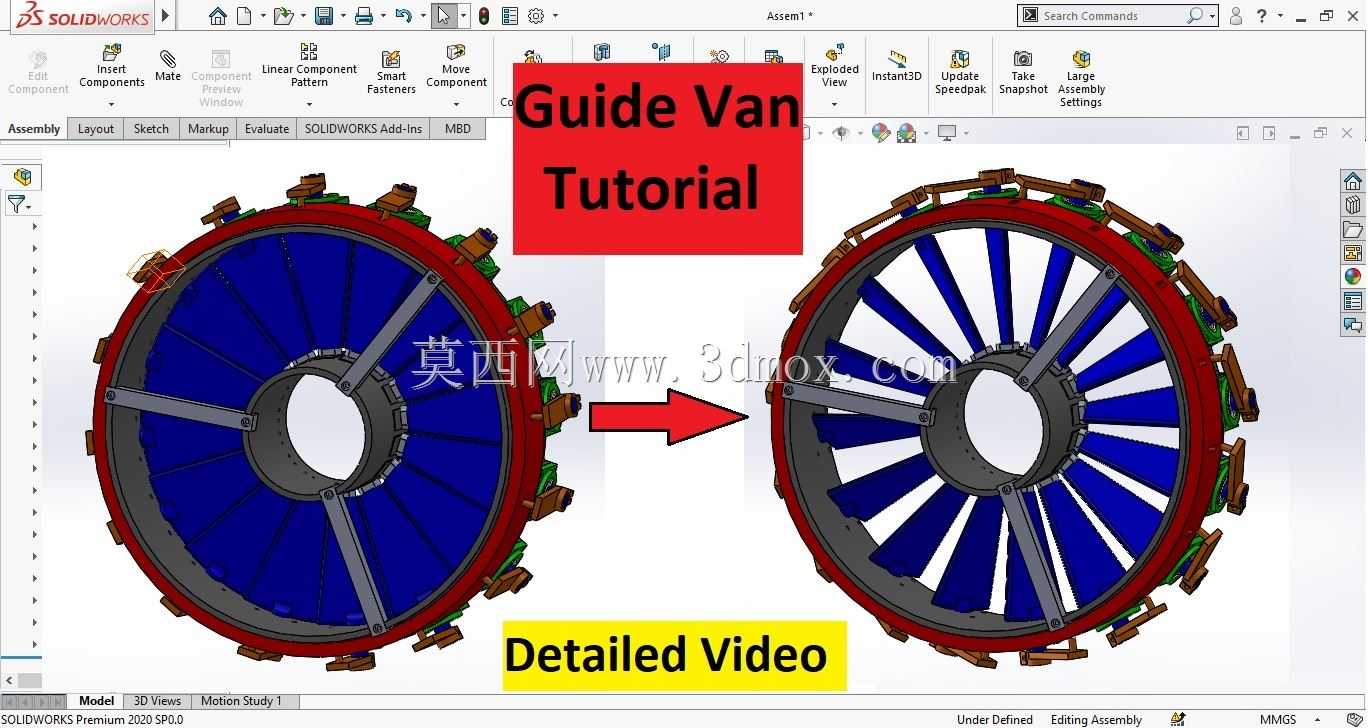

在实际建模过程中，该装配完全还原了真实导叶机构的运动逻辑，可通过运动仿真模拟导叶从全关到全开的整个转动过程，验证不同开度下导叶之间是否存在运动干涉，检查导叶与支撑筋、内外圈架之间的安全间隙是否满足运行要求。导叶的翼型曲面采用连续曲率过渡，避免局部应力集中，在承受高速水流冲击与泥沙磨蚀时具备足够的结构强度，支撑筋的布置角度也经过流场验证，不会在导叶区域产生额外的涡流扰动。整个总成的装配基准与水轮机其他部件的基准统一，可直接导入水轮机整体装配中，与蜗壳、转轮、尾水管等部件完成整体装配校验，检查各部件之间的配合间隙是否符合设计要求，为后续的结构强度分析、流场仿真分析提供准确的三维模型基础。
