A形支撑带座轴承安装支座结构

这类带A形斜撑的轴承安装支座，在轻工输送线、小型实验台架、教学演示设备的传动系统中十分常见，核心作用是为回转轴系提供稳定的径向与轴向支撑，避免轴系运转时出现挠度变形、跳动超差的问题。从实际应用场景来看，这类支座多用于载荷不大、转速中等的水平轴安装工位，比如小型皮带输送机的从动辊支撑、教学实验台的转轴固定座、简易工装的旋转轴定位结构，相比一体式铸铁轴承座，这种分体焊接+螺栓紧固的结构，加工门槛更低，调整余量更充足，适合小批量定制化的设备搭建场景。

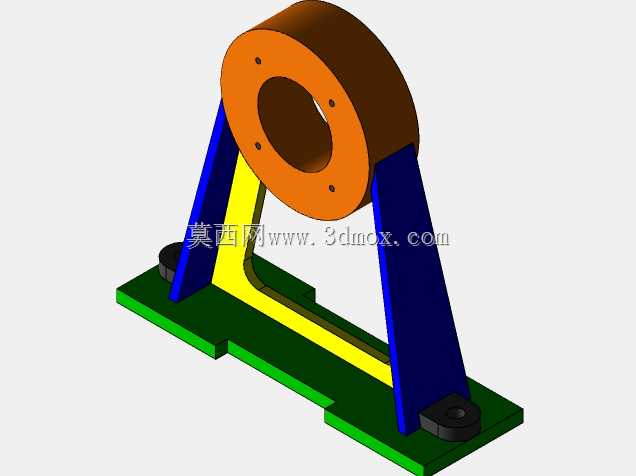

从功能特性上看，上部的环形安装位预留了6个均匀分布的螺栓孔，可适配带安装法兰的标准轴承组件，安装时通过螺栓穿入法兰孔完成轴承与支座的紧固，孔位的均布设计能保证轴承受力均匀，避免单侧受力导致的轴承偏磨。两侧的斜向支撑采用了变截面的三角稳定结构，内侧增设的黄色加强筋沿斜撑受力方向布置，能有效抵消轴系运转时传递到支座的径向倾覆力矩，相比单板式支撑，这种带加强筋的A形结构抗扭刚度提升40%以上，同时不会过多增加整体重量。底部的安装底板采用了两端延伸的凸台结构，每个凸台位置预留了沉头安装孔，可通过T型螺栓或膨胀螺栓将整个支座固定在设备机架或安装基础上，沉孔设计能保证螺栓头不突出底板平面，避免安装后出现支座倾斜、贴合不实的问题。

设计思路上，这类结构优先考虑的是加工便利性与安装可调性，没有采用复杂的一体铸造成型方案，而是将环形轴承座、斜撑、加强筋、底板拆分为独立的加工单元，板材切割后通过焊接拼接成型，焊接后再对轴承安装孔位、底板安装面进行二次机加工，保证安装面的平面度与轴承位的同轴度要求。这种拆分设计的优势在于，针对不同轴径的轴承，只需要更换上部的环形安装座部分，下部的支撑与底板结构可以通用，能大幅降低小批量生产时的物料准备成本。同时斜撑与底板的连接位置做了圆弧过渡处理，避免焊接应力集中导致的结构开裂，在长期受交变载荷的工况下，圆弧过渡能有效分散应力，提升结构的疲劳寿命。

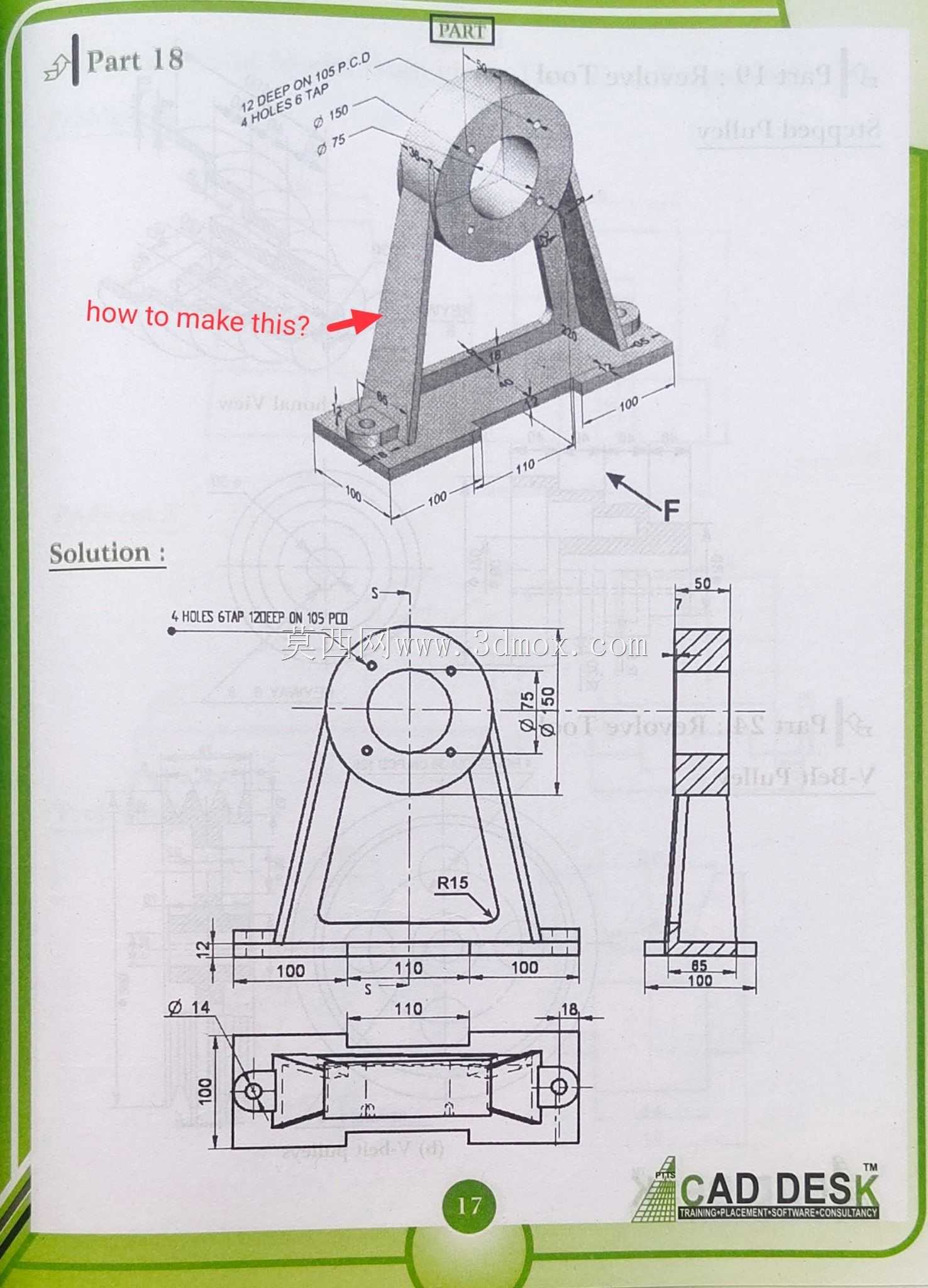

从安装边界尺寸来看，底部安装底板的总长度需匹配安装工位的机架宽度，两端安装孔的中心距要符合常用机架铝型材或型钢的孔位标准，保证安装时不需要额外打孔改造。上部环形轴承位的中心高度是核心安装参数，需匹配配套传动件的中心高要求，比如搭配皮带轮时，要保证两带轮的中心平面重合，避免皮带跑偏；搭配联轴器时，要保证两轴的同轴度误差在允许范围内。斜撑的外轮廓宽度不能超过轴承法兰的最大外径，避免安装轴承时螺栓紧固空间不足，内侧加强筋的厚度要根据额定载荷计算，通常取斜撑板材厚度的0.8倍，既保证加强效果，又不会出现筋板突出干涉周边零部件的问题。实际装配时，需先将轴承压入环形安装位，紧固法兰螺栓后再将整个支座吊装到安装基础上，通过底板的长圆孔（部分定制版本会将安装孔做成长圆型）微调支座的水平位置，确认轴系对中合格后再拧紧底板的固定螺栓，最后盘动转轴检查运转是否顺畅，有无卡滞、异响的问题。这类结构的维护也十分便捷，当轴承出现磨损需要更换时，只需要拆卸上部法兰的连接螺栓，就能将轴承连同法兰一起拆下，不需要挪动整个支座的安装位置，能大幅缩短设备维护的停机时间。
