管道式叶轮水流量传感结构设计

在民用供水、工业循环水系统、暖通空调水路、小型水处理设备的流体管控环节，流量参数的实时采集是整个系统闭环控制的核心输入项，这款管道式叶轮结构的水流量传感部件，就是针对中小通径管路的流量监测需求开发的结构方案。从实际落地的工况来看，这类传感部件大多适配DN15到DN25区间的塑料或金属管路，两端采用外螺纹接口形式，和常规管路接头的安装标准完全匹配，不需要额外定制转接件，现场安装时直接在管路断口处缠好生料带拧入即可，安装方向上要注意壳体上标注的水流方向标识，保证流体从指定端进入，冲击内部叶轮结构，避免反向安装导致叶轮卡滞或者测量数据失准。

整个结构的核心测量逻辑是利用流体动压推动叶轮旋转，水流通过进水端的整流段后，流态被调整为相对稳定的轴向流，垂直冲击叶轮的叶片，叶轮的转速和管内的水流流速呈线性对应关系，后续配套的霍尔元件可以捕捉叶轮上嵌装的磁块转动信号，转化为脉冲信号输出给上位控制系统，就能换算得到实时的流量值和累计流量值。设计的时候特意把叶轮腔设置在壳体的中心通径位置，进水端做了小角度的导流斜面，避免水流直接冲击叶轮轴的根部造成偏磨，同时叶轮和腔体之间预留了0.2mm左右的径向间隙，既不会因为间隙过大导致流体漏流影响测量精度，也不会因为间隙过小被水中的细小杂质卡滞，适配常规市政供水、洁净循环水的工况，不需要额外在前端加装高精度过滤器，只需要配套常规的40目管路滤网就能满足长期运行的要求。

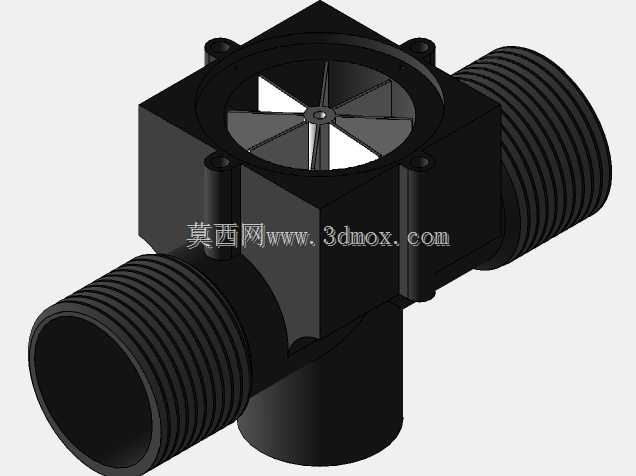

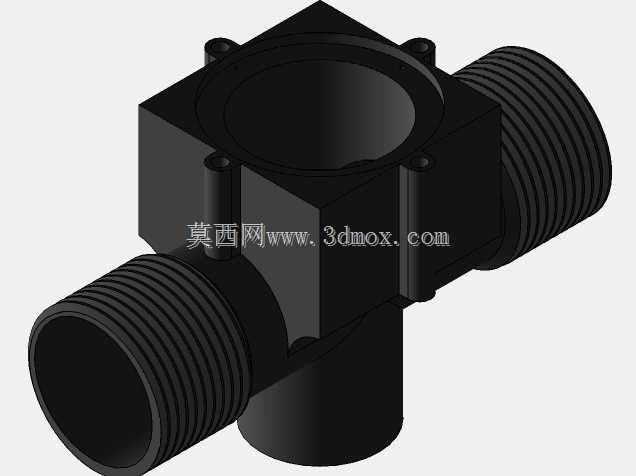

壳体部分采用方体加圆柱接口的组合结构，方体段的四个角预留了安装凸台，既可以作为生产注塑时的进胶点位，也能在需要加装外置信号处理板的时候提供螺丝固定位，顶部的透明视窗结构一方面可以在调试的时候直接观察叶轮的转动状态，快速判断部件是否正常工作，另一方面也把叶轮腔的上密封面和信号采集区隔开，避免流体渗漏到电子元件区域。三个外螺纹接口的长度统一按照常规管螺纹的啮合长度设计，拧入接头后螺纹啮合长度不小于8mm，满足1.6MPa工作压力下的密封要求，下方的预留接口可以根据不同的功能需求改造成排污口或者温度传感器安装位，不用重新开模就能拓展不同的功能版本，降低了系列化生产的模具成本。

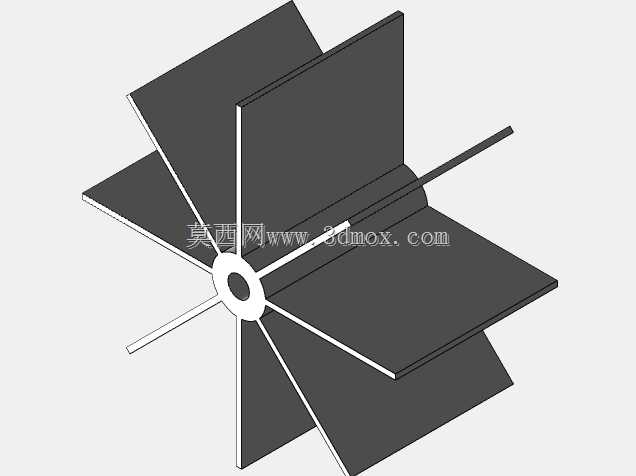

从建模的细节处理来看，叶轮的叶片采用6片等距后倾式设计，叶片的倾斜角度经过反复调整，在小流量工况下就能获得足够的启动转矩，保证流量下限的测量灵敏度，同时在大流量工况下不会因为转速过高导致叶轮轴的磨损加剧，平衡了测量范围和使用寿命。叶轮轴采用陶瓷材质的嵌件设计，和壳体上的轴座之间采用间隙配合，转动阻力小，耐水垢腐蚀，长期浸泡在水中也不会出现锈死的问题。整个流道的内壁做了顺滑过渡处理，没有直角凸起或者台阶，减少了流体经过时的压损，实际测试下来，在额定流量下的压损不超过0.02MPa，不会对整个管路系统的供水能力造成明显影响。

在安装边界的考量上，整个部件的最大外轮廓尺寸控制在管路通径的3.5倍以内，方体段的对边尺寸比螺纹大径大10mm左右，安装时不需要给周边预留过大的操作空间，即使是在密集排布的管路组里，也能使用普通扳手完成拧紧操作，不会和相邻的管路或者阀件产生干涉。信号输出线从顶部的出线口引出，出线口做了防水格兰头的安装位，防护等级可以达到IP65，满足潮湿安装环境的使用要求，即使是在管道井、设备夹层这类容易结露的位置，也不会出现电路短路的问题。

这类结构的传感部件和传统的旋翼式水表相比，响应速度更快，信号输出方便对接自动化控制系统，和电磁式流量传感器相比，成本更低，对安装直管段的要求更短，只需要上游预留5倍通径、下游预留3倍通径的直管段就能保证测量精度，非常适合用在净水设备、壁挂炉、智能灌溉系统、小型冷水机组这类对成本和安装空间比较敏感的设备上。建模过程中所有的配合尺寸都按照工程公差做了预留，塑料件的脱模斜度、壁厚均匀性都符合注塑工艺的要求，不需要做太多调整就能直接用于模具开发，叶轮的动平衡也在建模阶段做了配重处理，高速转动时不会出现偏心振动的问题，保证长期运行的稳定性。
