容器液位检测用大气压力感应装置

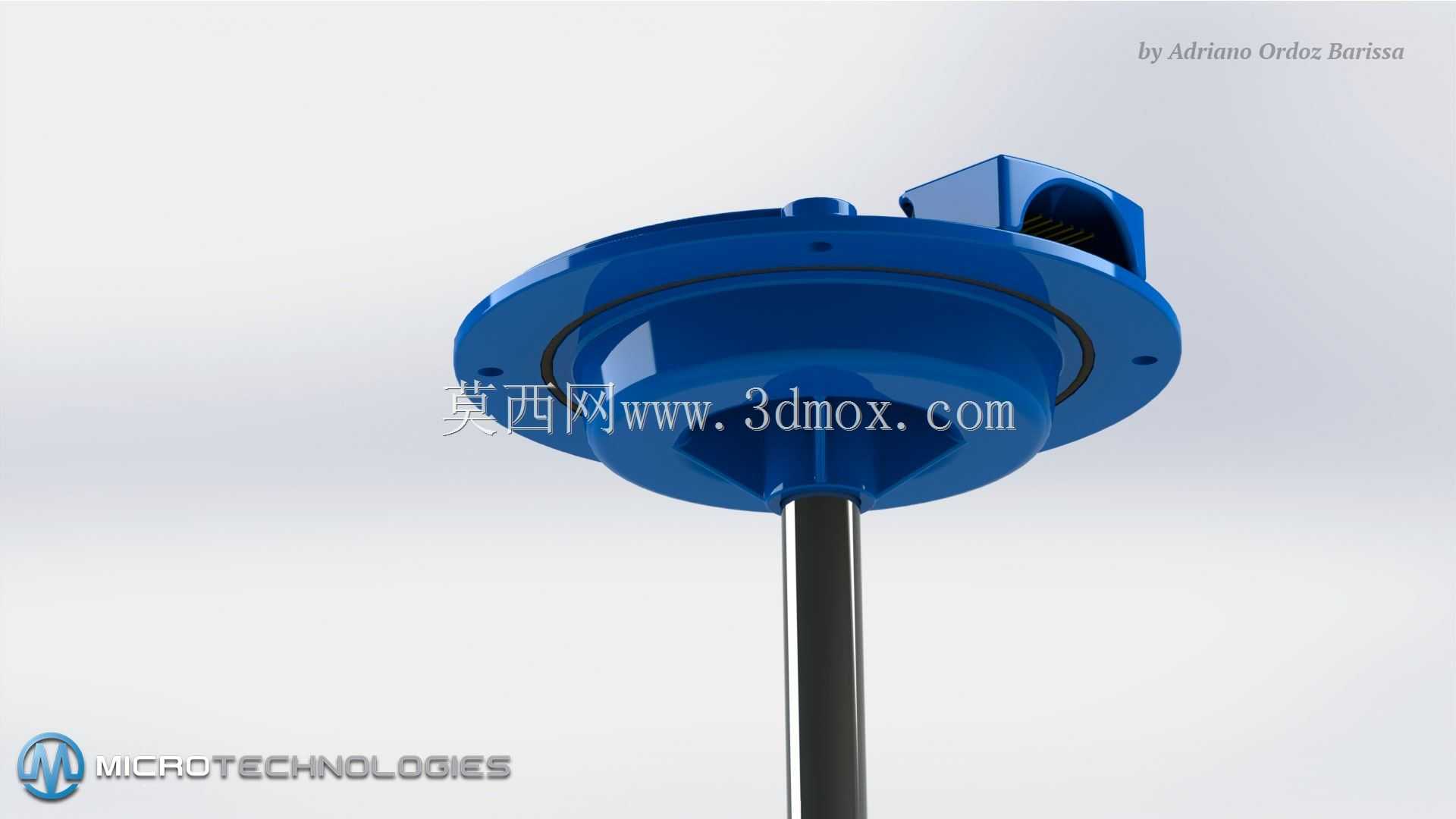

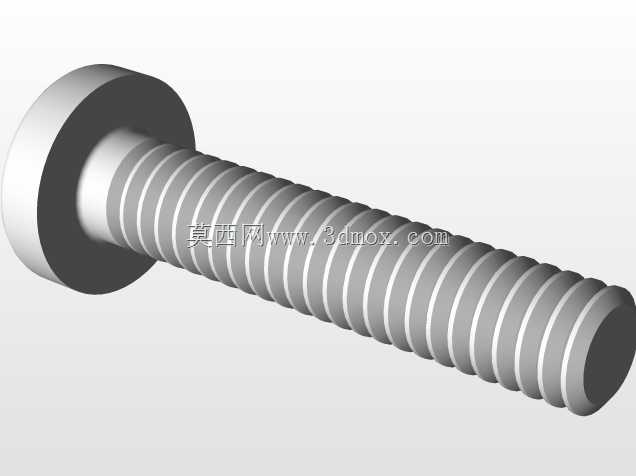

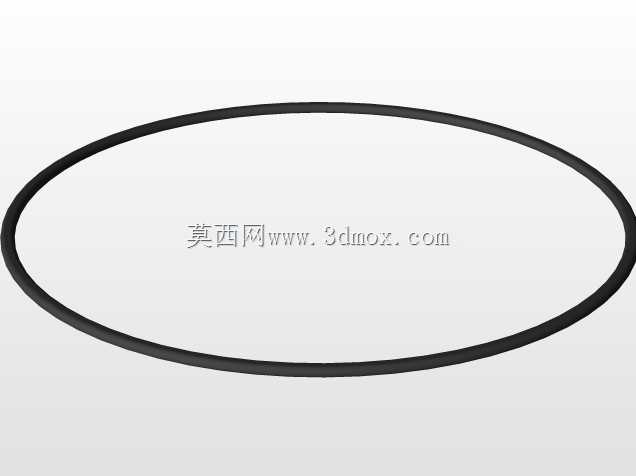

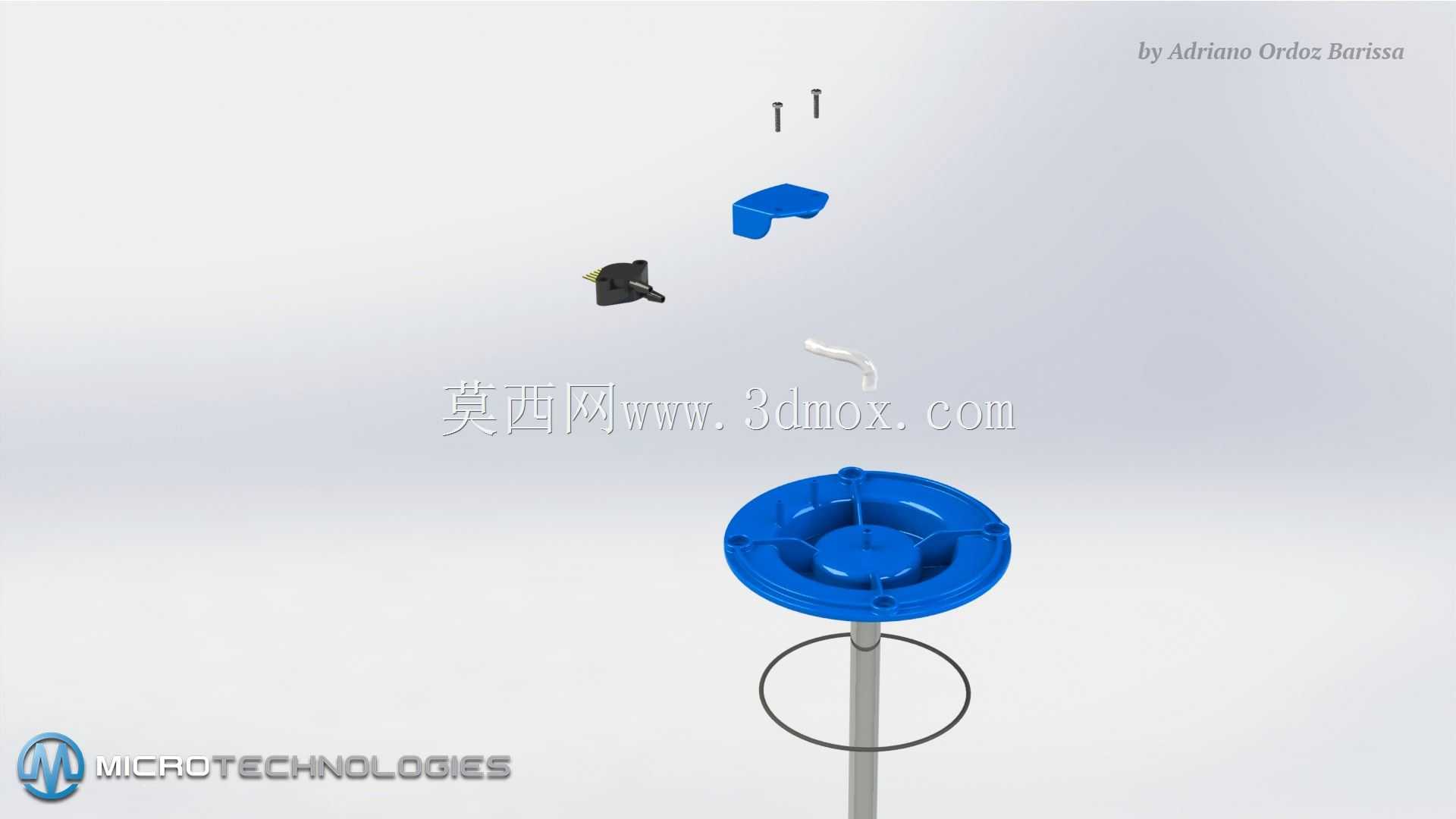

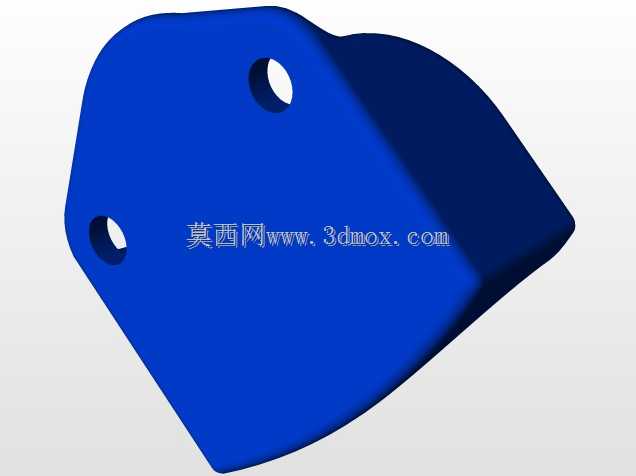

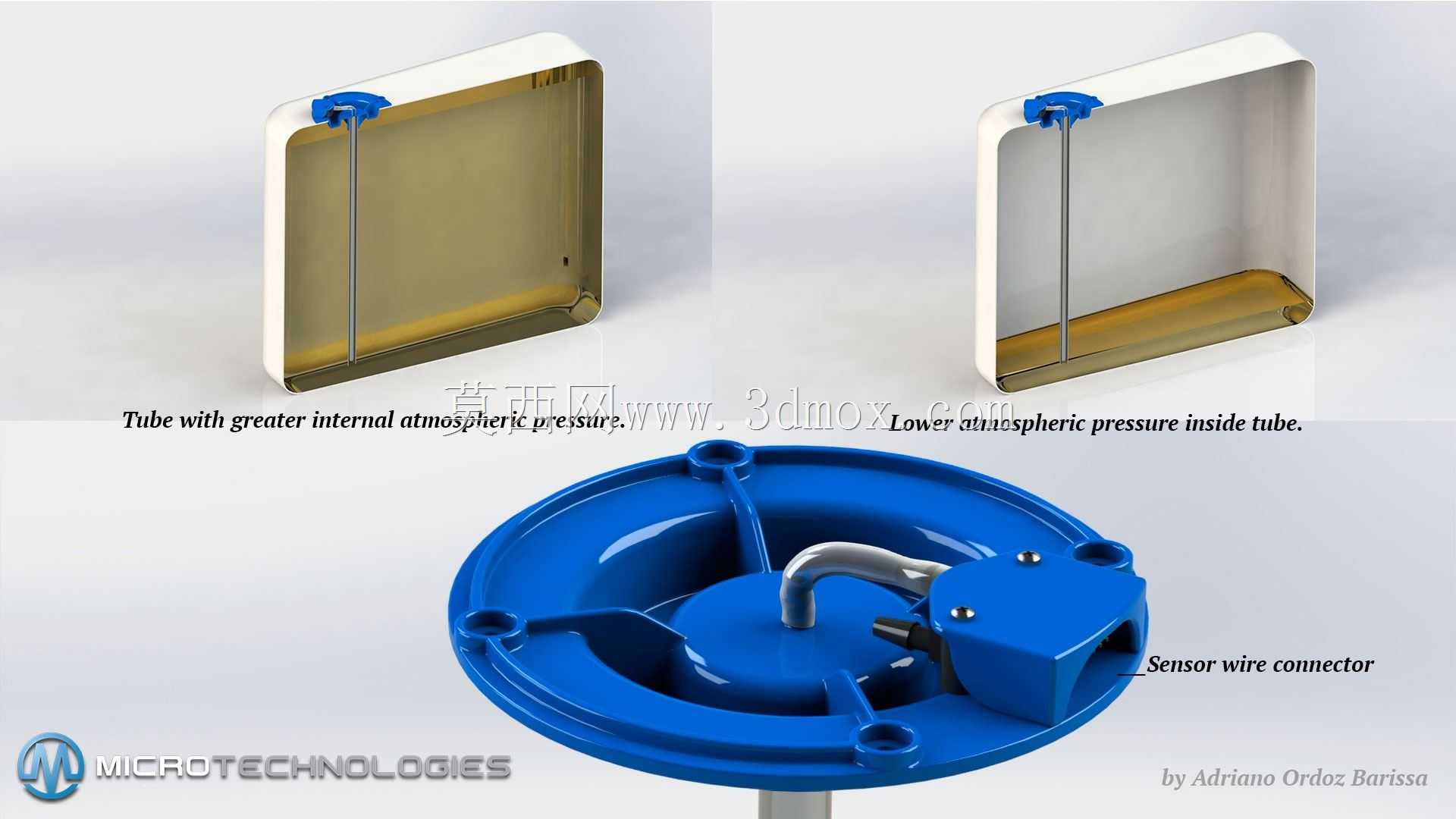

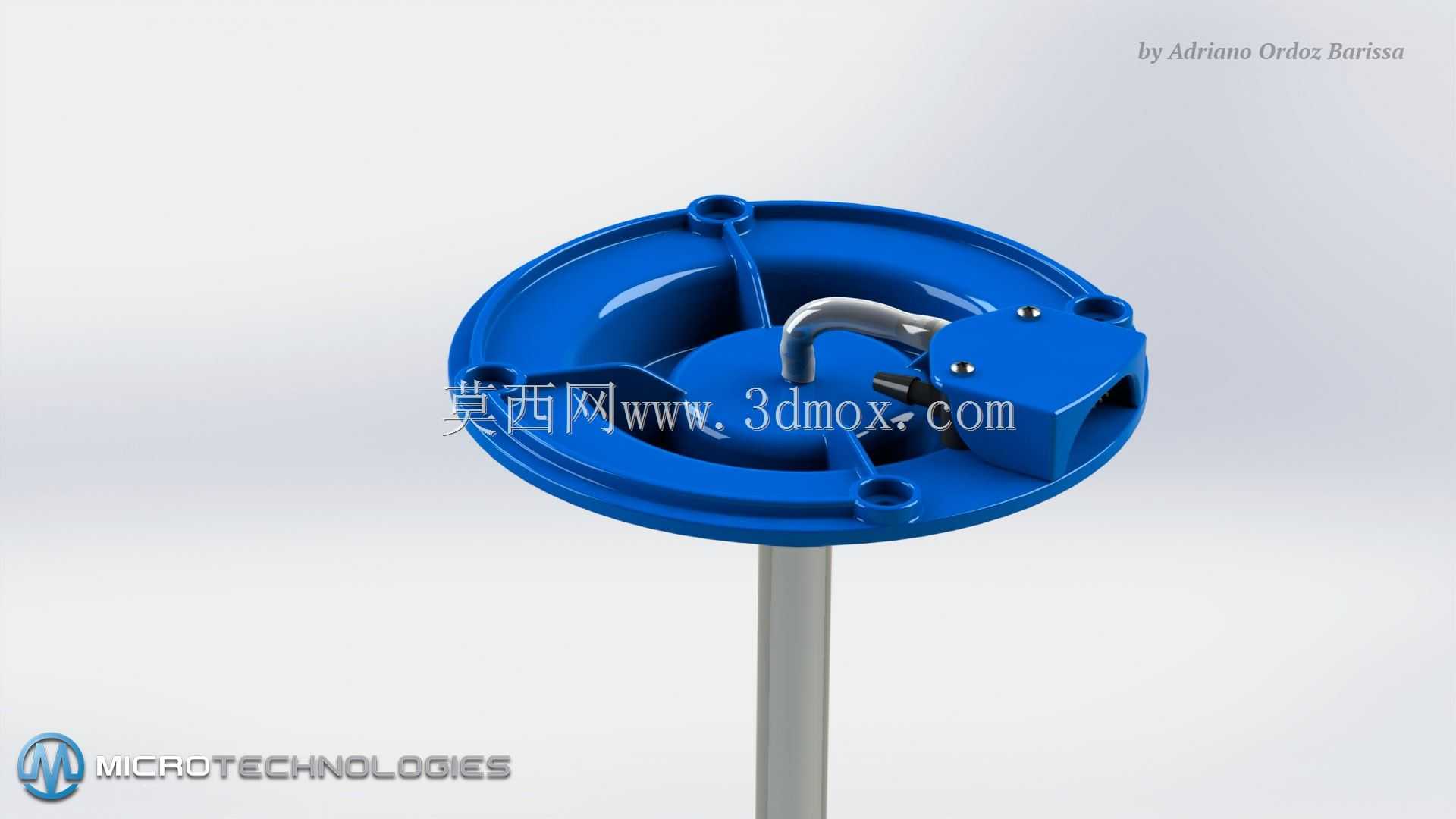

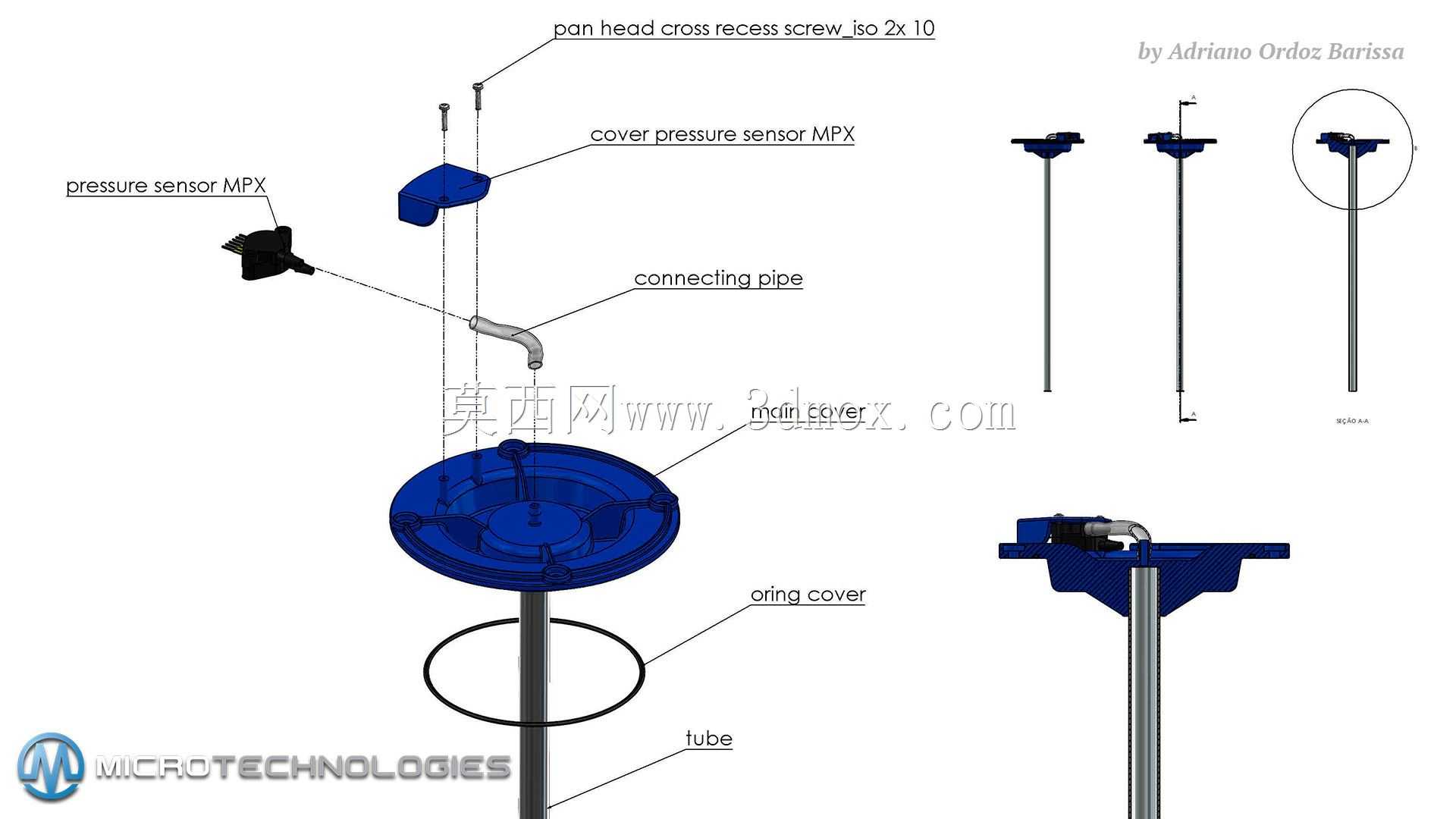

在常压储液容器的液位连续监测场景中，接触式静压测量方案凭借结构可靠、抗干扰能力强的特点，一直是中小容积储液罐、开放式工艺槽液位检测的常用选型方向，这款大气压力感应水平装置就是针对这类场景开发的直装式检测组件。不同于投入式液位计需要将传感探头完全浸没至容器底部的安装方式，该装置采用顶部法兰直装结构，安装时仅需在储液容器的顶盖预留对应安装孔位，将装置下端的密封探管垂直伸入容器内部，依靠顶部法兰盘的周向安装孔完成与容器顶盖的螺栓固定，探管底端开口与容器底部预留10-20mm的安全间隙，避免沉积在容器底部的杂质堵塞探管开口，这种安装方式不需要在容器侧壁开孔，也不需要在容器内部额外加装固定支架，大幅降低了现场安装的改造成本，尤其适合已经投用的老旧储液设备的液位检测改造。装置的核心检测原理基于静压力与液位高度的线性对应关系，探管内部形成与大气连通的密封腔室，当容器内存储液体时，液体会从探管底端开口进入腔室内部，随着液位高度上升，腔室内部的空气被液柱压缩，腔室内的压力值与探管入口到液面的垂直高度呈正相关，安装在顶部法兰盘内侧的压力传感元件直接采集腔室内部的压力变化数据，将物理压力信号转换为标准电信号传输至配套的信号处理板卡，板卡内置的校准算法会根据当前环境大气压值做实时补偿，剔除环境气压波动带来的检测误差，最终换算得到实时的液位高度值，整套检测逻辑不需要额外的参考气路，也不需要配套的吹扫清洁组件，相比传统的差压式液位检测方案，省去了负压侧引压管的敷设与日常维护工作。从结构设计层面看，顶部法兰盘采用圆盘式结构，周向均匀布置4个沉头安装孔，安装后螺栓头完全沉入法兰盘表面，不会突出在外形成磕碰风险，法兰盘与探管的连接位置做了加厚过渡处理，避免长期使用过程中探管受液体晃动冲击出现焊缝开裂的问题；传感组件与信号处理板卡全部集成在法兰盘上部的防护壳体内，防护壳体与法兰盘之间采用密封圈压合密封，能够满足常规工业现场的防尘防溅要求，不需要额外加装外置防护箱；探管采用等径直管结构，根据不同的容器深度可以灵活调整探管长度，不需要改动上部的传感与电路部分，通用化程度较高。在实际工况适配性上，该装置可以适配水、切削液、轻度腐蚀性工业溶液等多种介质的液位检测，只要介质黏度不超过常规清水黏度的2倍、不含大量纤维类杂质，就不会出现探管堵塞的问题；相比浮球式液位检测装置，该装置没有活动机械部件，不存在浮球卡滞、连杆磨损的故障点，长期运行的稳定性更强；相比超声波、雷达等非接触式液位检测方案，该装置不受容器内部蒸汽、液面泡沫、内壁挂料的干扰，检测数据的重复性更好，在中小型切削液储槽、工业废水收集槽、常压原料储罐的液位监测场景中，能够稳定提供连续的液位数据，既可以单独搭配现场显示仪表做就地液位指示，也可以将信号接入设备的PLC控制系统，实现液位高低位报警、补液泵自动启停等联动控制功能。设计过程中针对安装边界做了充分考量，法兰盘的外径尺寸适配常规工业容器的顶部预留孔位，不需要现场扩孔加工，探管的外径控制在较小尺寸，伸入容器后不会对内部的搅拌组件、补液管路造成干涉，上部防护壳体的整体高度较低，安装后不会占用过多的容器顶部空间，即使在顶部布置有较多管路、阀组的紧凑安装场景中，也能顺利完成安装固定。
