3D打印人工鱼形诱饵注塑模具结构

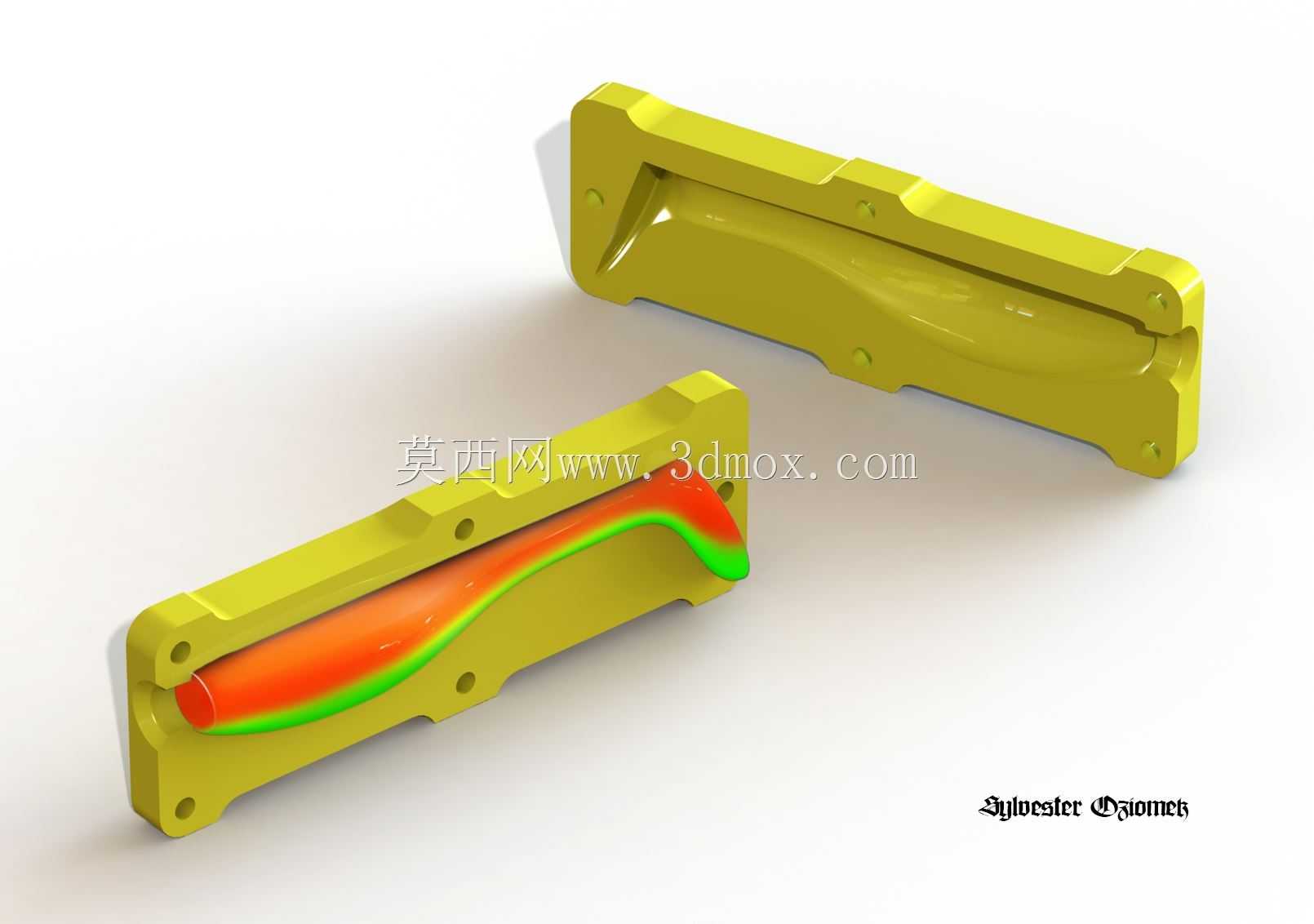

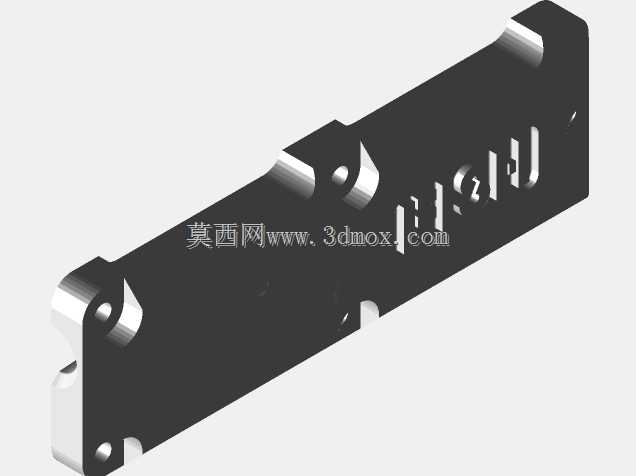

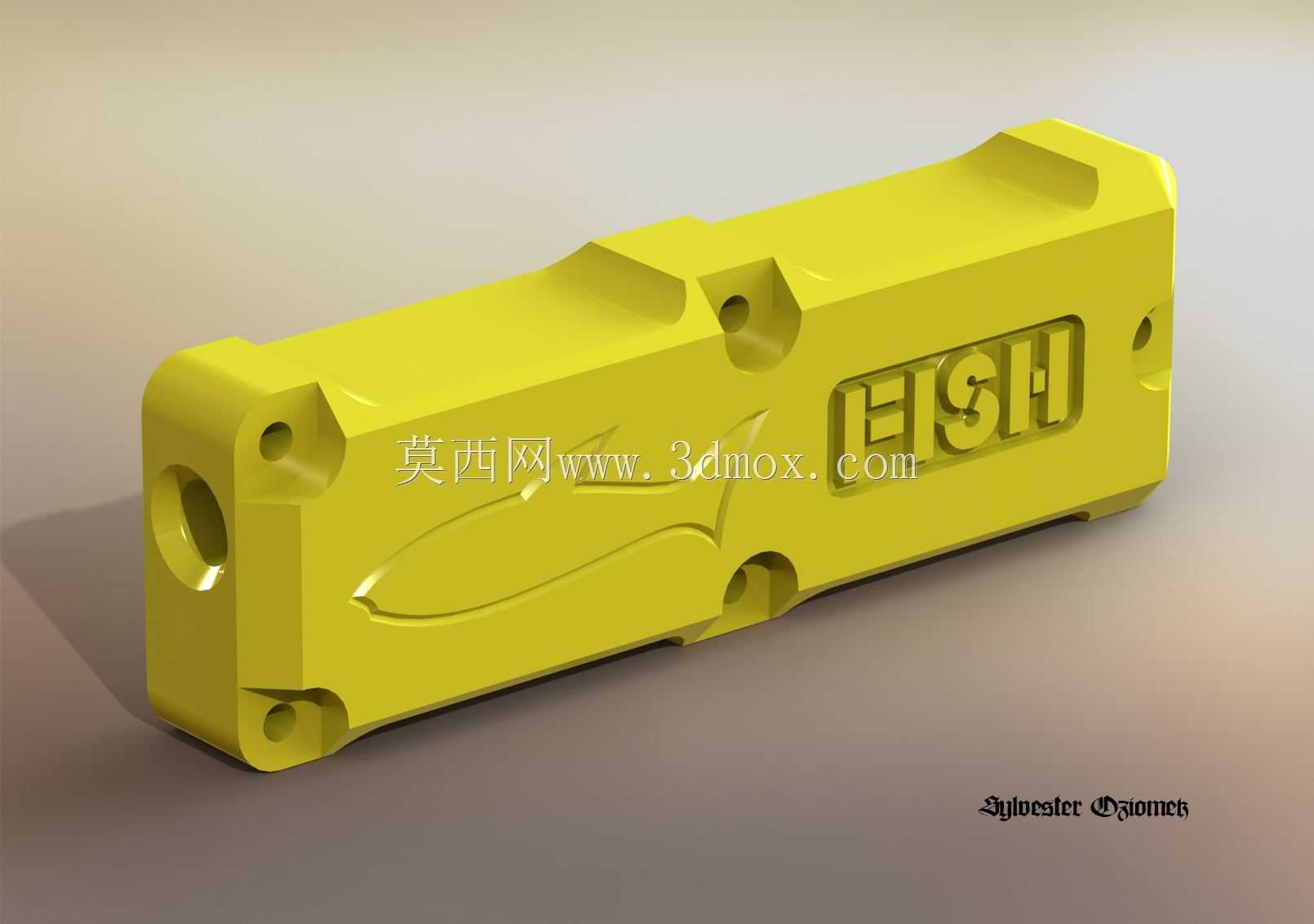

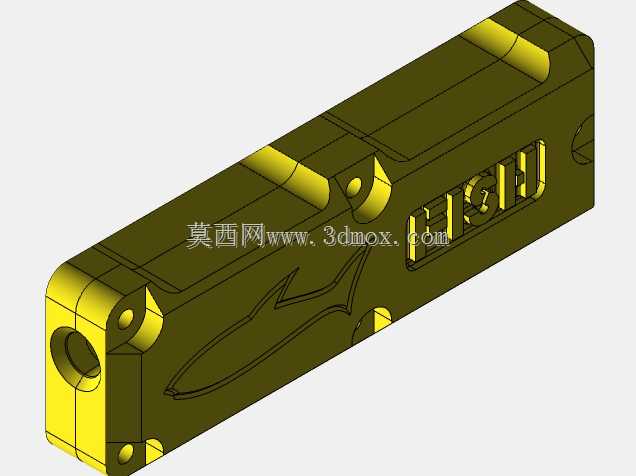

这款模具针对小批量定制化假饵生产场景设计，区别于传统硅树脂翻模的量产工艺路线，直接适配桌面级FDM或光固化3D打印设备加工成型，省去了传统模具开模的电极制作、型腔铣削、配模研合等多道机加工工序，非常适合小批量试产、定制款假饵的快速打样需求，能将单款假饵的开模周期从数天压缩到数小时，大幅降低小众款钓鱼配件的开发门槛。从结构设计来看，模具采用哈夫式对开分型结构，分型面沿着假饵的最大轮廓线布置，避免成型后出现倒扣卡模问题，合模时依靠四角的定位孔与定位柱实现精准对位，定位间隙控制在0.1mm以内，保证合模后型腔错位量不超过0.05mm，避免假饵表面出现错边飞边。模具本体上预留的多组通孔为注料通道与排气通道，注料孔直径设置为4mm，适配低粘度浇注材料的注入需求，排气槽深度控制在0.2mm，既能保证型腔内空气顺利排出，避免成型件出现气泡缺料，又不会让浇注材料溢出形成难以清理的飞边。型腔表面直接复刻了假饵的鱼形轮廓与表面纹理，侧面预留的FISH标识凹槽可直接在假饵表面成型品牌标识，无需后续二次印刷或雕刻。考虑到3D打印材料的受力特性，模具的外壁厚度设置为8mm，边角处全部做R3圆角过渡，避免打印过程中出现应力开裂，同时合模时的受力均匀分布在整个分型面，不会出现局部应力集中导致的模具变形。模具的整体外形尺寸控制在120mm*40mm*25mm区间，可适配绝大多数桌面级3D打印机的成型平台，无需额外调整打印平台布局，打印完成后仅需去除少量支撑即可直接投入使用，不需要二次机加工修整。在实际使用场景中，这款模具可直接灌注低熔点合金、UV固化树脂等多种成型材料，冷却或固化后直接开模即可取出成品假饵，模具本身可重复使用数十次，完全满足小批量定制假饵的生产需求，相比传统硅胶翻模的模具，这款硬质模具的型腔尺寸稳定性更好，成型出的假饵一致性更高，不会出现硅胶模具多次使用后型腔扩张导致的假饵尺寸偏差问题。设计过程中特意将所有棱边做了钝化处理，避免操作过程中划伤操作人员，同时模具本体没有多余的凸出结构，堆叠存放时不会出现磕碰损伤，适合个人工作室、小型钓具定制工坊的日常生产使用。
