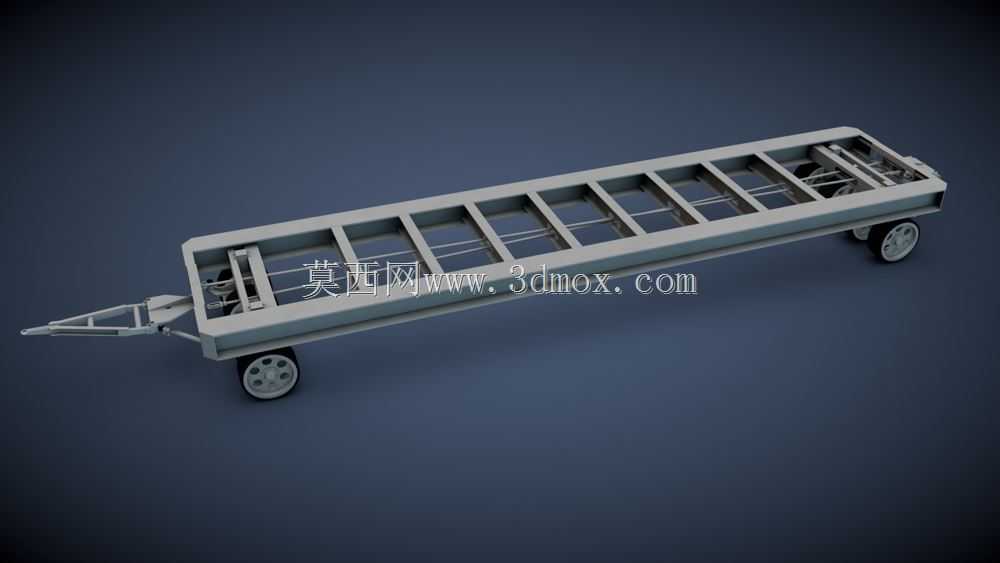

履带式工程机械转运平板拖车结构

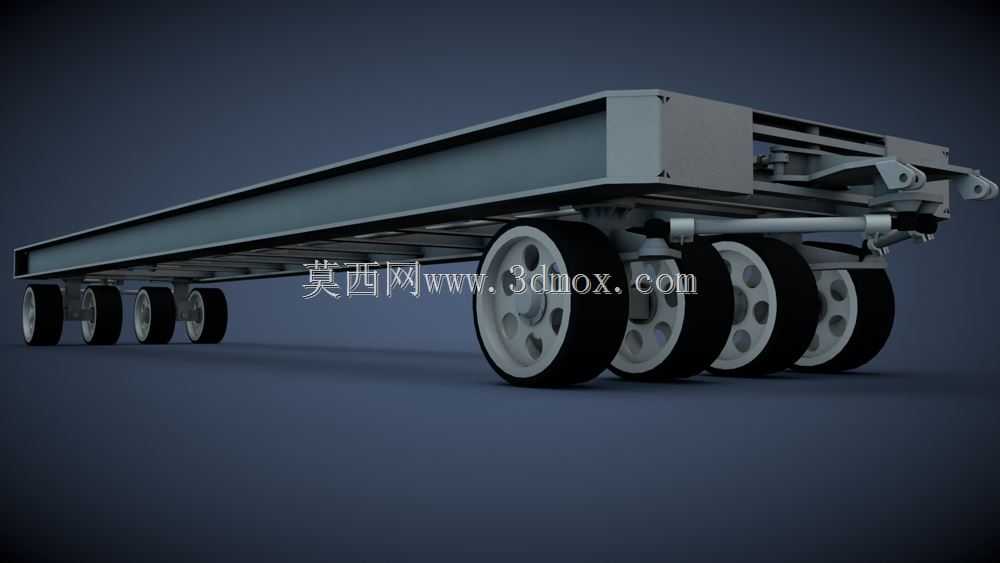

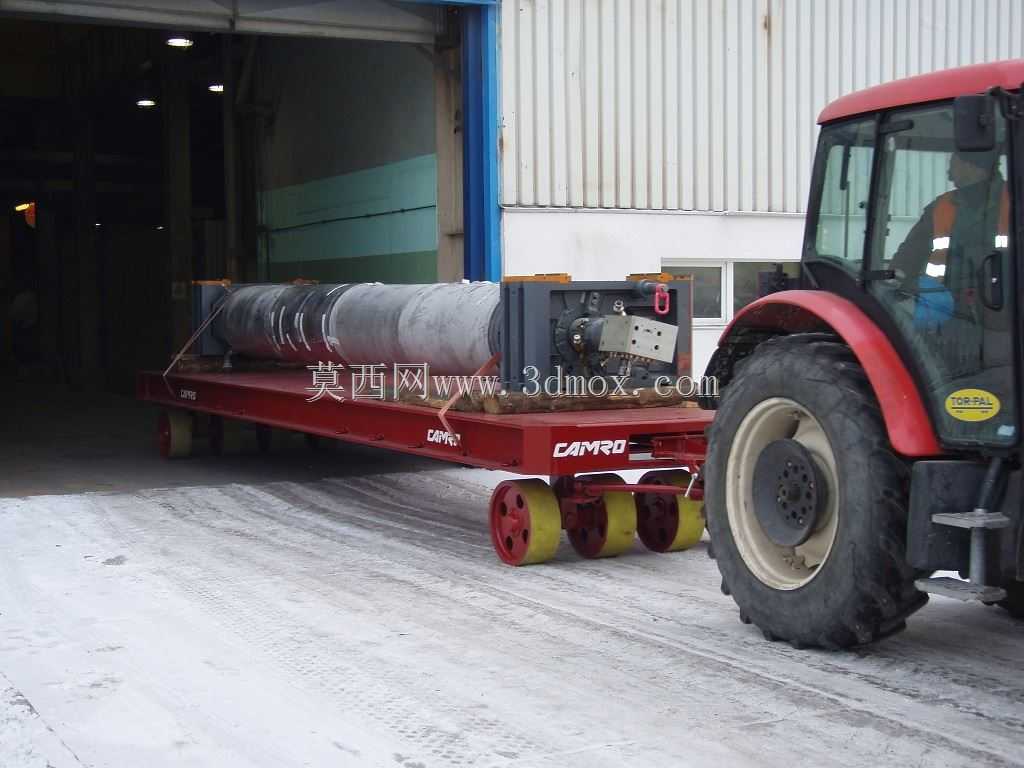

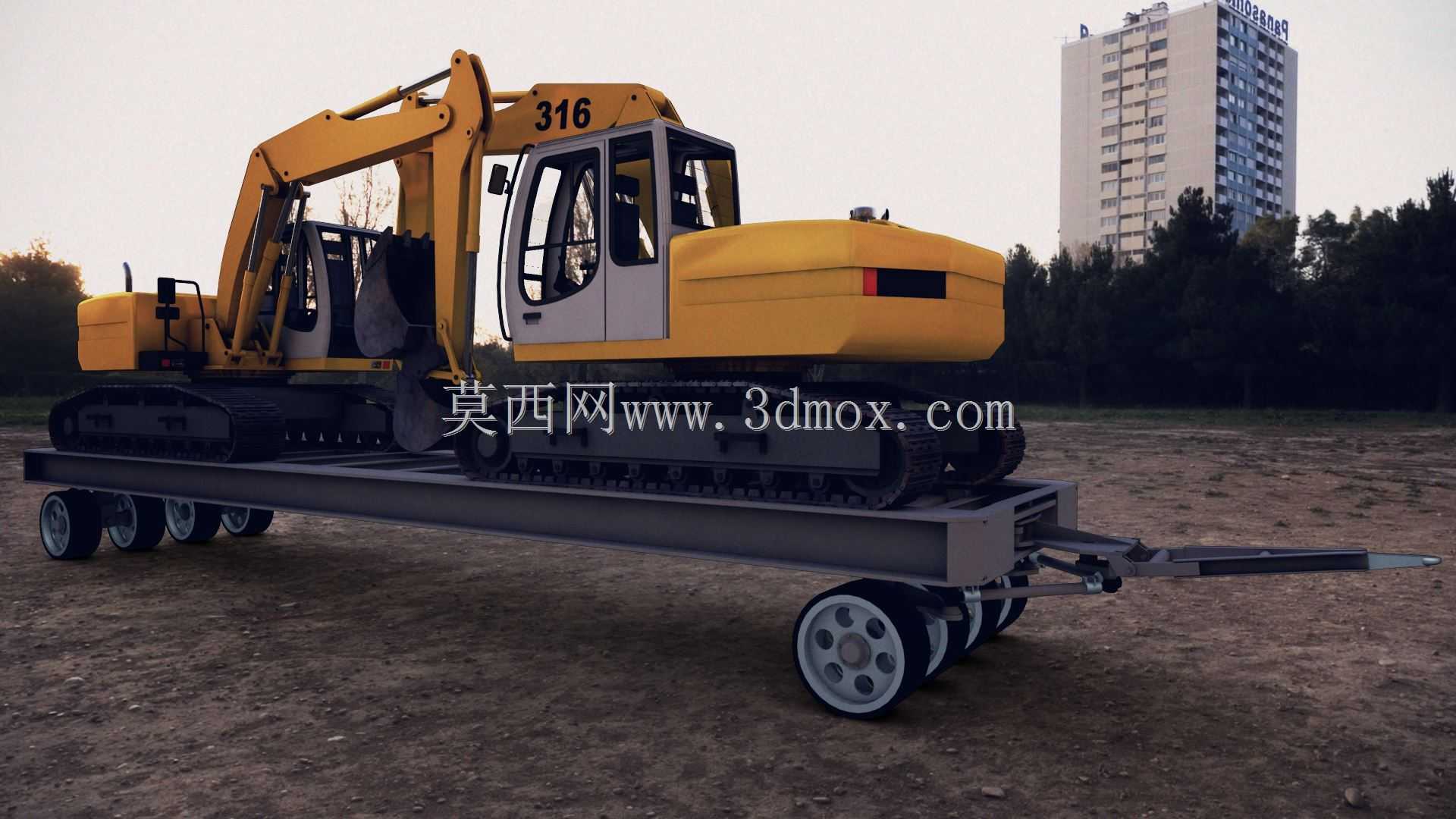

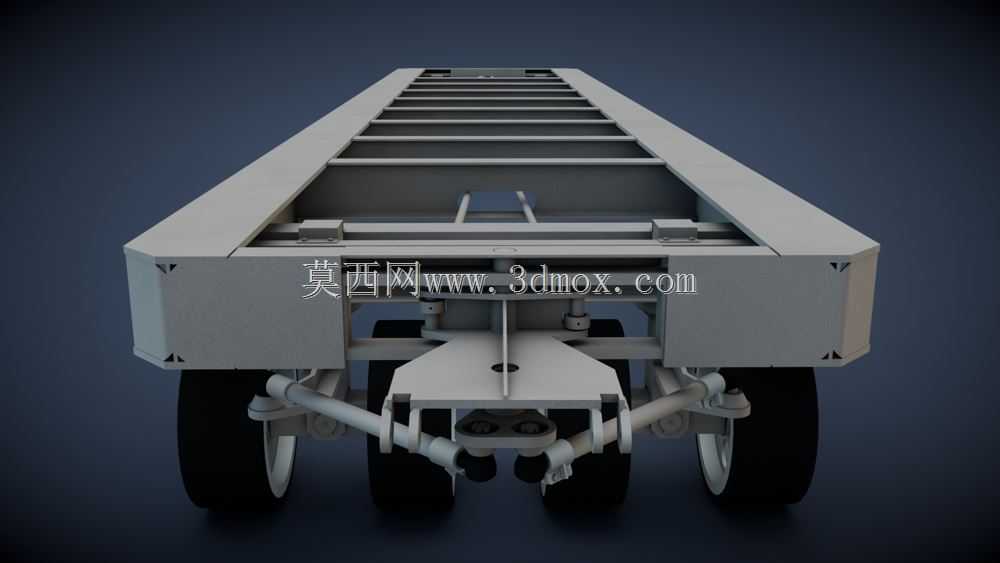

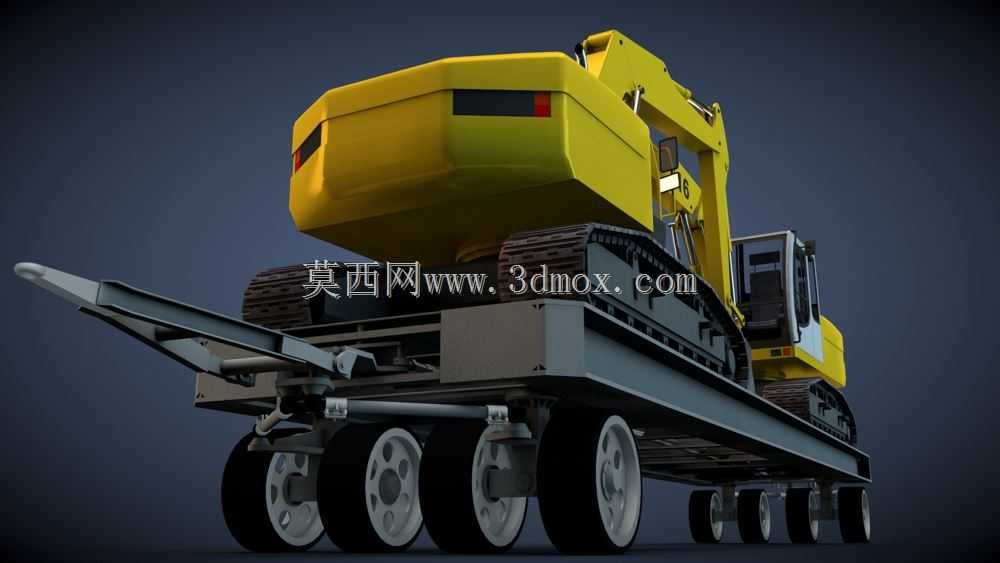

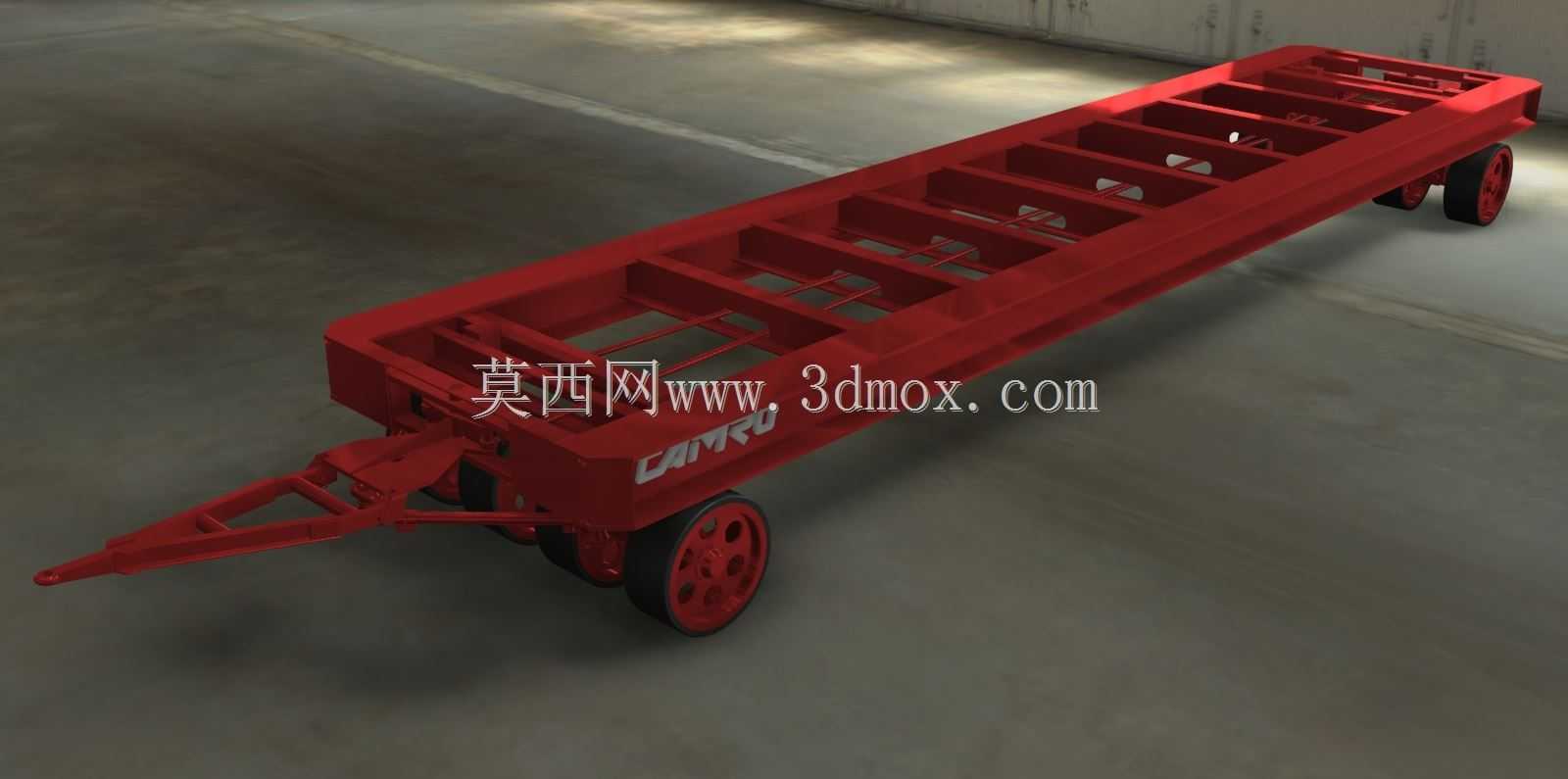

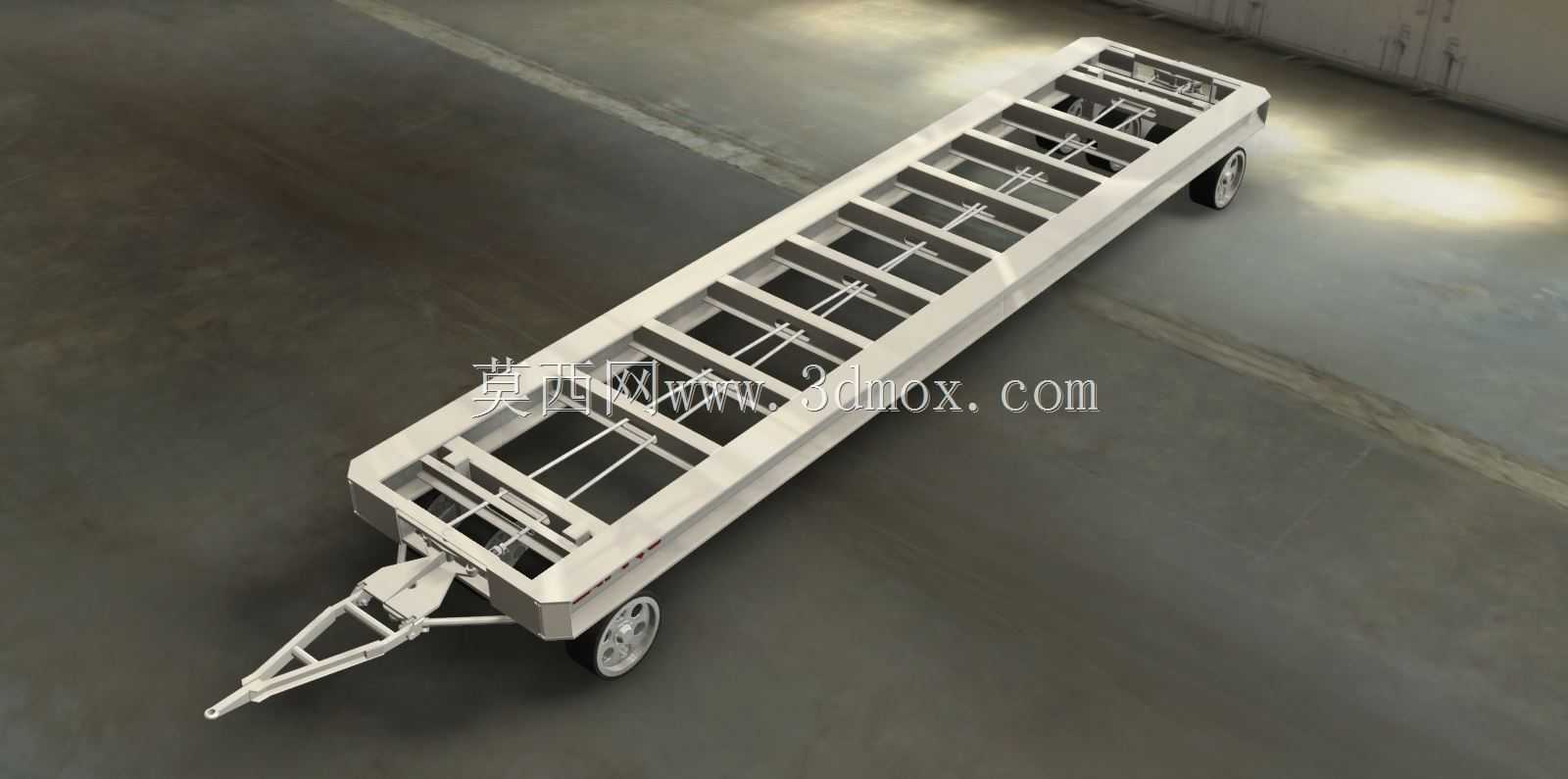

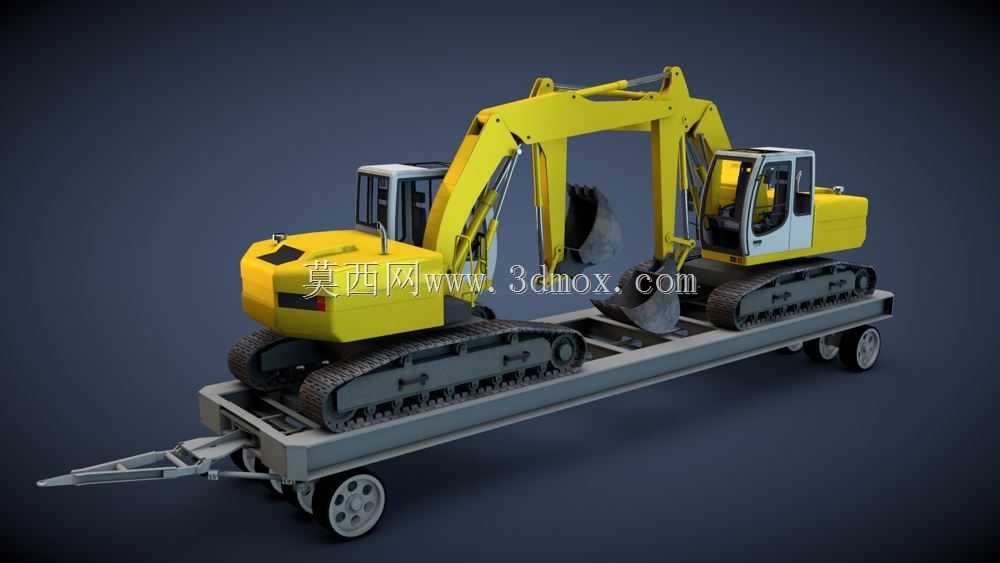

这款平板拖车的核心定位是解决小型履带式工程机械设备在短距离转场、厂区内工位调拨、工地内部转运时的通行适配问题，毕竟履带式设备直接在硬化路面行走会破坏铺装层，长距离自行移动还会加剧履带板、支重轮的磨损，额外增加设备维保成本，这类带爬梯结构的平板拖车刚好填补了小吨位工程设备场内转运的需求空白。从结构设计逻辑来看，整车采用低平板承载面布局，承载平台的离地高度做了压低处理，一方面可以降低整体装载后的重心高度，避免履带设备开上平台后出现侧倾风险，另一方面也能缩短尾部爬梯的展开长度，减少爬梯的坡度，让履带式设备上下平台时的通行角度更平缓，不需要额外借助辅助坡道就能完成装卸。承载平台的主体框架采用纵梁贯通式结构，主纵梁沿整车长度方向布置，横梁采用等间距排布的焊接结构，平台表面铺设防滑花纹钢板，避免履带设备在平台上出现滑移，平台两侧设置有简易的限位挡边，高度刚好贴合履带设备的底盘侧边，不会干涉上部工作装置的转动，同时能防止运输过程中设备出现横向位移。行走系统采用多轴小直径轮胎布局，相比大直径单胎设计，小直径轮胎可以进一步降低承载面高度，同时多胎排布可以分散单胎承载负荷，适配厂区内常见的硬化路面、临时碎石路面的通行条件，悬挂部分采用刚性承载结构搭配简易减震组件，既能满足重载承载的强度要求，也能过滤路面细碎颠簸，避免运输过程中承载的工程设备出现大幅晃动。牵引连接部分设置在平台前端，采用可调节高度的牵引架结构，适配不同高度的牵引动力设备，不管是厂区内的叉车、小型拖拉机还是轻型货车，都能匹配牵引销的高度完成连接，牵引架与主框架的连接位置做了加强筋焊接处理，应对起步、制动时的纵向冲击载荷。尾部的爬梯采用翻转式结构，不使用时可以向上翻折固定在平台尾部，减少整车的通行长度，使用时向下翻折搭在地面上，爬梯表面焊接有防滑条，增大履带与爬梯的接触摩擦力，爬梯的铰接位置做了加厚处理，承受履带设备开上平台时的集中载荷不会出现变形。从安装边界来看，整车的宽度控制在常规道路通行的限值以内，长度刚好适配小型履带挖掘机这类设备的整机尺寸，承载平台的长度预留了少量冗余，除了小型挖掘机之外，同吨位的履带式装载机、小型履带钻机也能适配装载，爬梯翻折后的整车长度满足厂区内部道路转弯半径要求，不需要额外拓宽通道就能完成转弯通行。在实际应用场景里，这类拖车除了工地内部转运设备之外，也常用于工程机械经销商的场内设备调拨、设备维修车间的设备进出厂转运，相比大型货运平板车，它的灵活性更高，不需要专业的货运驾驶员就能操作，采购和使用成本更低，适合小范围、短距离的重载转运需求。设计过程中重点考虑了结构的冗余强度，主框架的板材厚度、焊接节点的强度都按照额定承载能力的1.5倍做校核，避免长期重载使用出现框架变形，轮胎的选型也按照单胎额定载荷叠加安全系数匹配，防止爆胎风险，同时整车的结构尽量做了简化，没有多余的复杂部件，后期维保只需要定期检查轮胎气压、铰接点润滑、牵引销磨损情况即可，维护难度很低。
