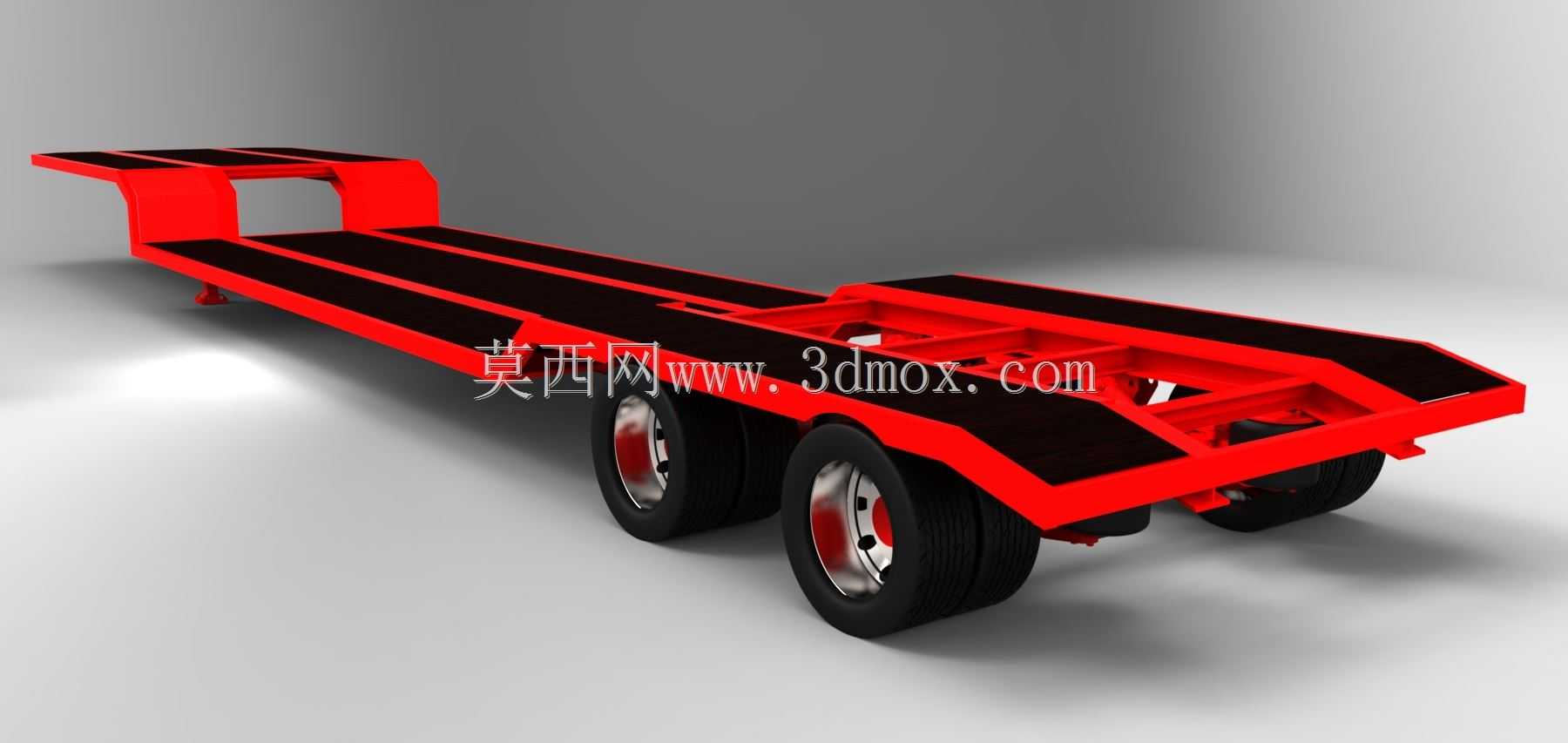

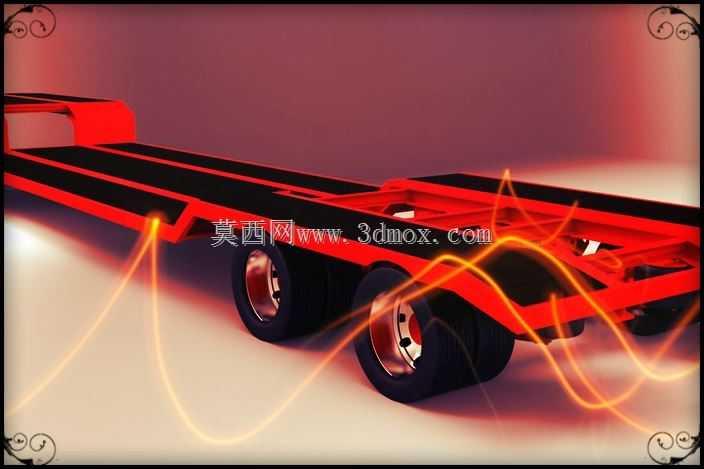

低平板双轴半挂运输车架结构设计

这款双轴低平板半挂车架的结构设计，核心瞄准大件工程设备、重型工业构件的中短途转运场景，在厂区内部周转、工地短驳、物流园区重载转运等场景下适配性极强，相比普通栏板半挂，其更低的载货平台高度能直接降低整体装载重心，在运输超高类工程器械时可规避多数道路限高障碍，同时提升重载行驶过程中的侧向稳定性，避免弯道、坡道行驶时出现重心偏移侧倾的风险。

从实际使用功能来看，该结构预留了前端鹅颈部位的牵引销安装位，可直接匹配主流重型牵引车头的牵引鞍座，鹅颈部位的阶梯式落差设计，既避让了牵引车后轮的转向跳动空间，也自然形成了前部的载货限位区域，防止装载的设备在急加速、急制动工况下出现纵向窜动。主载货平台采用纵梁贯通式承载结构，两根主纵梁沿车架长度方向布置，横梁采用等间距焊接排布，将载货面的集中载荷均匀分散到两侧纵梁上，再通过悬挂结构传递至车桥与轮胎，避免局部载荷过大造成的车架变形、焊缝开裂问题。

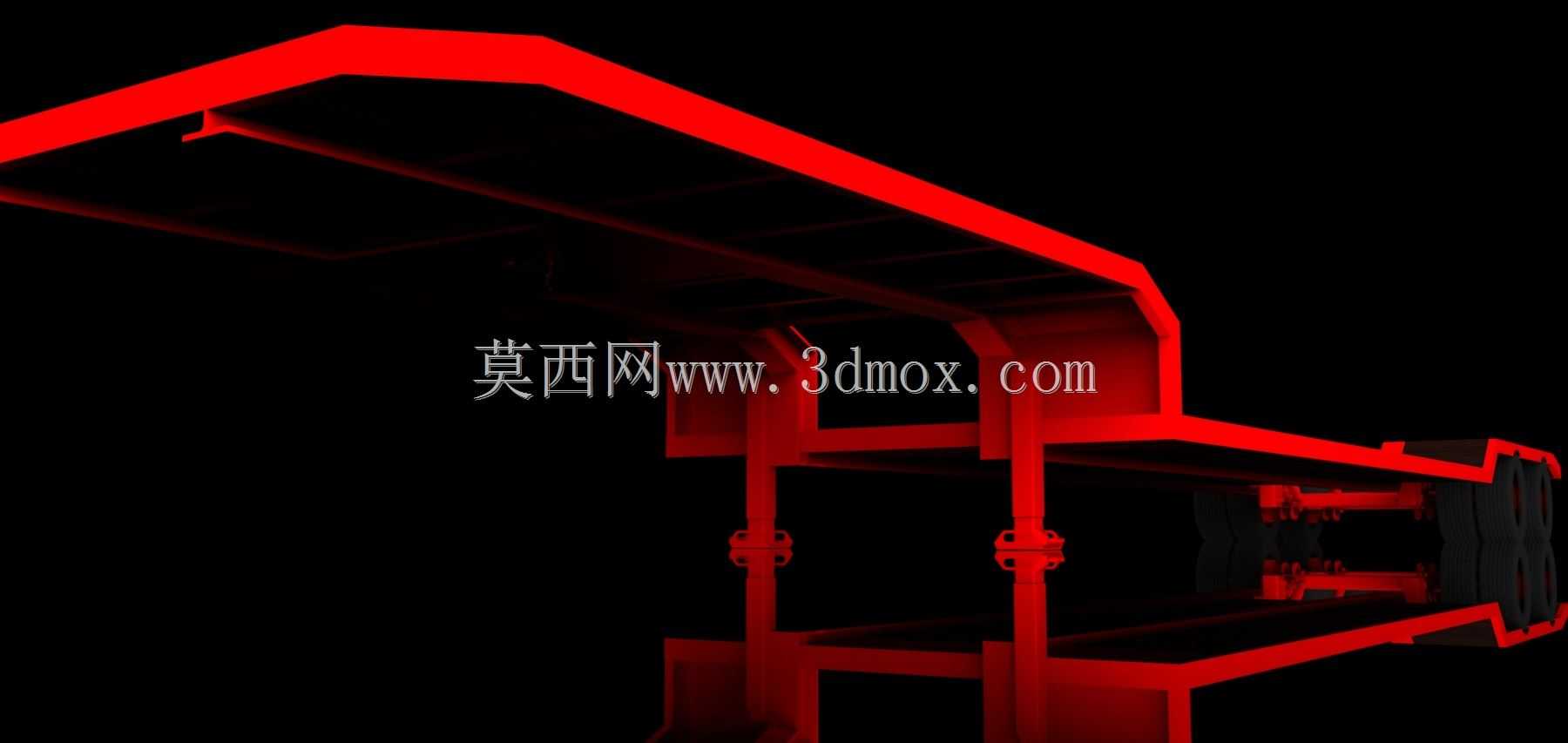

设计过程中优先考虑了重载工况下的结构冗余，主纵梁采用变截面设计，在悬挂安装、牵引销连接的应力集中区域做了局部加厚与加强筋补强，鹅颈与主平台衔接的弯折部位是应力集中的核心区域，设计时通过圆弧过渡结构替代直角弯折，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。车架两侧的边梁除了承担辅助承载作用外，还预留了绳钩、紧绳器的安装点位，方便装载货物时进行捆扎固定，载货平台表面的防滑铺装结构，可增大与所载设备底部的摩擦力，减少运输过程中的货物移位风险。

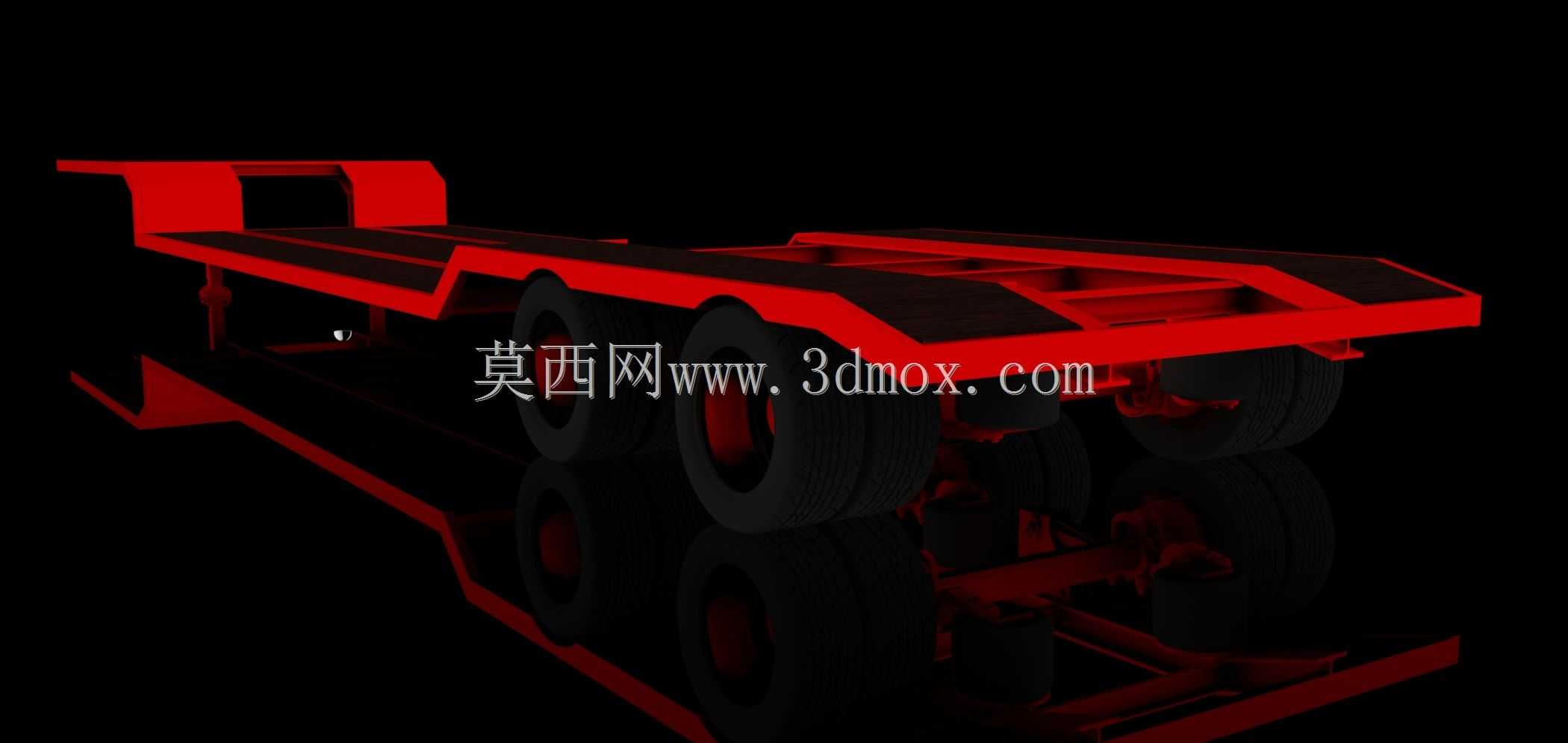

双轴布置的车桥结构，相比单轴半挂可承载更大的额定载荷，双轮胎并装的配置进一步提升了单轮接地面积，降低单位面积的地面压强，在非铺装的工地、厂区路面行驶时可减少轮胎沉陷风险，适配更多非硬化路面的通行需求。车桥安装位置经过载荷分配计算，空载与额定载荷状态下，牵引鞍座处的下压力始终保持在合理区间，既不会因压力过大造成牵引车前轮载荷不足转向失控，也不会因压力过小导致牵引连接部位出现跳脱、行驶不稳的问题。

从安装边界尺寸来看，该款车架的主载货平台宽度符合道路货运车辆的外廓尺寸限值要求，鹅颈部位的高度差经过匹配计算，在与牵引车连接后，主载货平台的离地高度可控制在较低区间，满足常规工程机械设备的自行上下爬坡角度要求，无需额外配置爬梯即可完成多数轮式工程设备的装卸作业。车架尾部的结构做了斜切处理，增大了车辆的离去角，在通过坡道、坑洼路面时可避免车架尾部剐蹭地面，提升复杂路况的通过能力。悬挂系统的安装位采用标准化接口设计，可匹配钢板弹簧悬挂、空气悬挂等不同配置，满足不同运输场景的减震需求，对于运输精密重型设备的场景，可更换空气悬挂降低行驶过程中的颠簸震动，对于纯重载短途转运场景，可采用承载能力更强的钢板弹簧悬挂，降低使用维护成本。

在结构细节处理上，车架所有外露的焊缝均做了连续满焊处理，避免出现虚焊、漏焊问题，所有棱角部位做了倒角打磨，防止装配、使用过程中出现割伤风险，车架预留的各类安装孔位均采用统一的孔径与孔距标准，可直接适配市面上通用的挂车配件，降低后期维修更换配件的成本。整体结构没有多余的冗余设计，在保证承载强度的前提下尽可能优化了车架自重，提升单位重量的载荷效率，减少空载行驶时的无效能耗。
