低平板运输挂车车架结构设计

这款低平板拖车架的结构设计，核心围绕中短途场内转运、小型设备转场的实际作业需求展开，区别于公路重载货运挂车的大承载冗余设计，整体结构更偏向轻量化与场地通过性的平衡。从实际应用场景来看，这类车架多用于厂区内重型工装、小型工程机械、预制构件的短距离转运，也可配套牵引车头完成厂区到周边工地的低速运输作业，作业路面多为硬化水泥地面，偶尔会经过平整度较差的临时施工便道，因此结构设计上既需要控制整体自重降低牵引负载，也要保证非铺装路面下的结构抗扭能力。

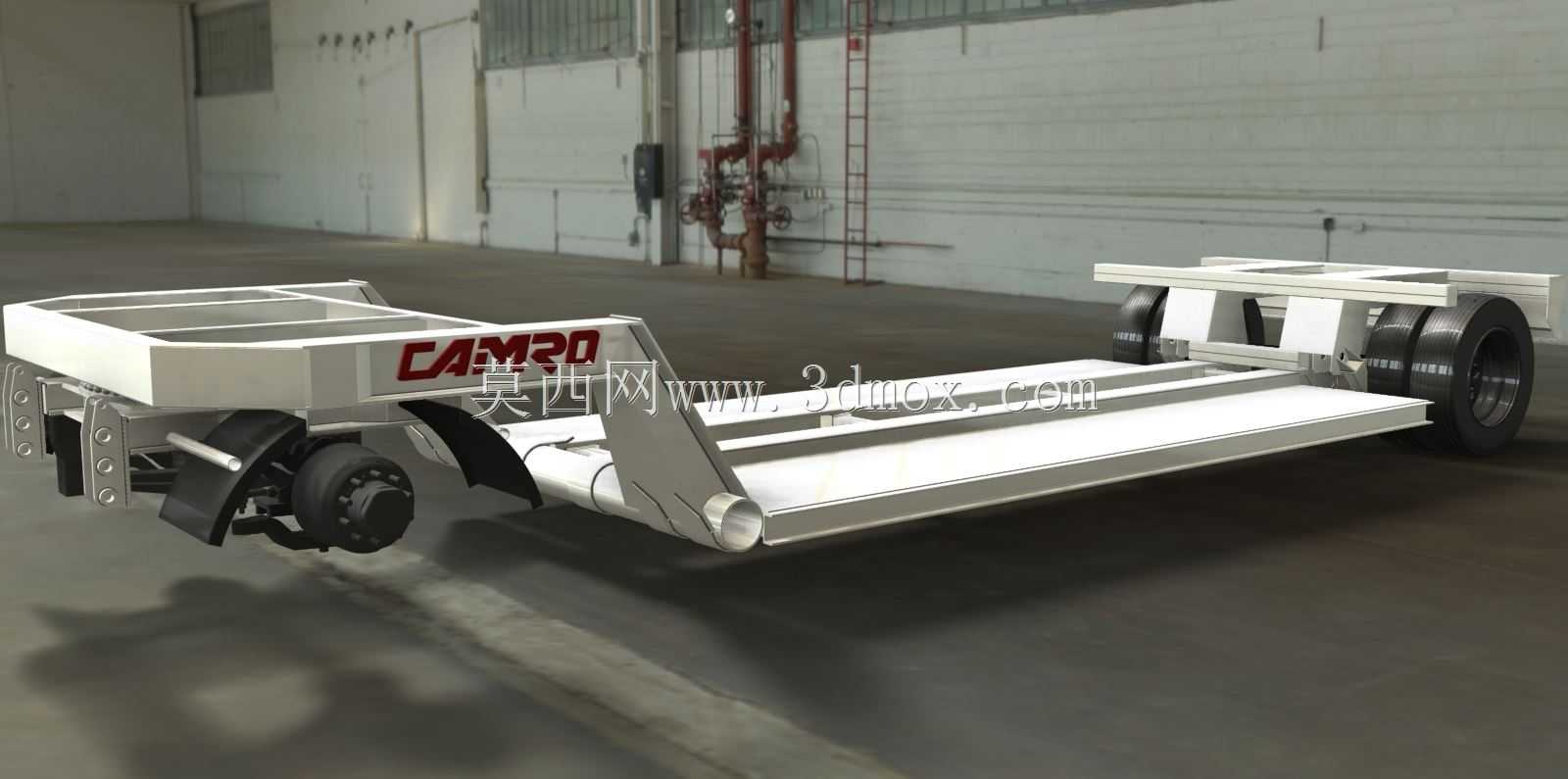

从功能特性来看，车架采用低台面主承载平面设计，主承载面距离地面高度控制在合理区间，既降低了被转运设备的装卸难度，无需额外搭建高坡度登车桥，也能控制运输过程中的整体重心高度，避免转运高重心设备时出现侧翻风险。车架前端采用鹅颈式弯折结构，弯折段预留了牵引销安装位与制动管路排布空间，牵引连接位置的高度匹配常规场内牵引车的牵引座高度，保证连接后车架整体处于水平状态，不会出现前高后低或前低后高的偏载情况。鹅颈段的结构做了局部加强，内侧焊接有斜向加强筋，因为牵引状态下起步、制动的纵向冲击力，以及转向时的侧向扭力都会集中在这个区域，常规平直梁结构很容易在长期交变载荷下出现焊缝开裂的问题。

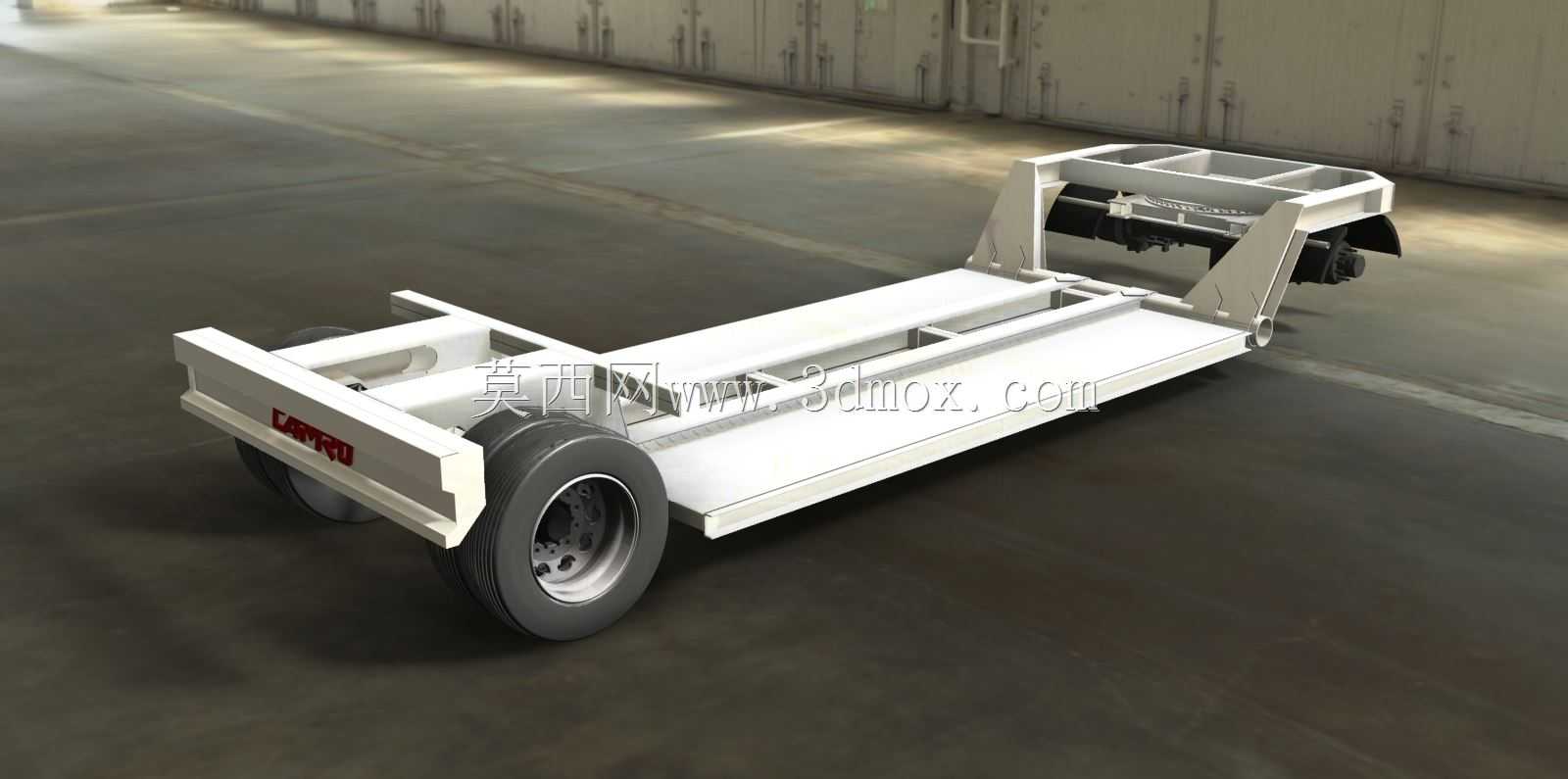

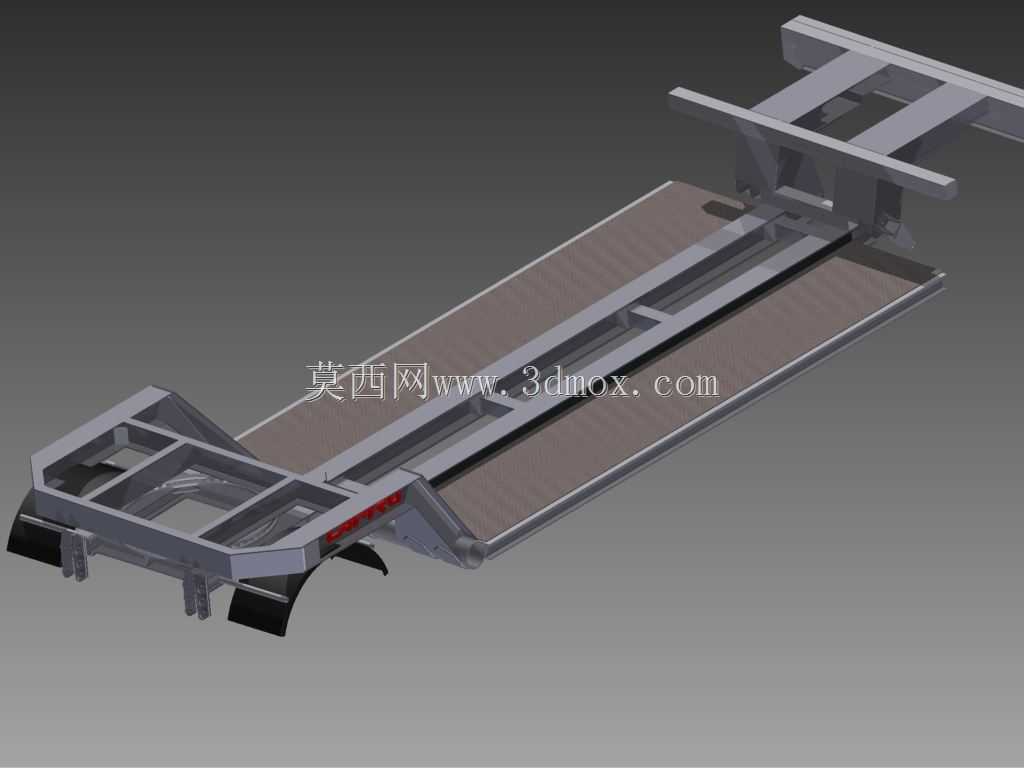

主承载段采用双纵梁加横向横梁的框架式结构，纵梁为变截面槽型钢结构，在轮轴安装位置的纵梁截面高度做了提升，因为这个位置是轮轴反力的直接作用点，车辆行驶过程中的路面冲击会直接通过悬架传递到该位置的纵梁上，局部加高截面能有效提升抗弯能力，避免长期使用后纵梁出现下挠变形。横梁采用等间距排布，相邻横梁之间的间距根据常见转运设备的支腿位置做了优化，既不会因为间距过大导致承载面钢板在集中载荷下出现凹陷，也不会因为横梁过密增加不必要的结构自重。主承载面铺设花纹钢板，钢板与横梁之间采用段焊连接，既保证连接强度，也能避免满焊带来的焊接变形问题。

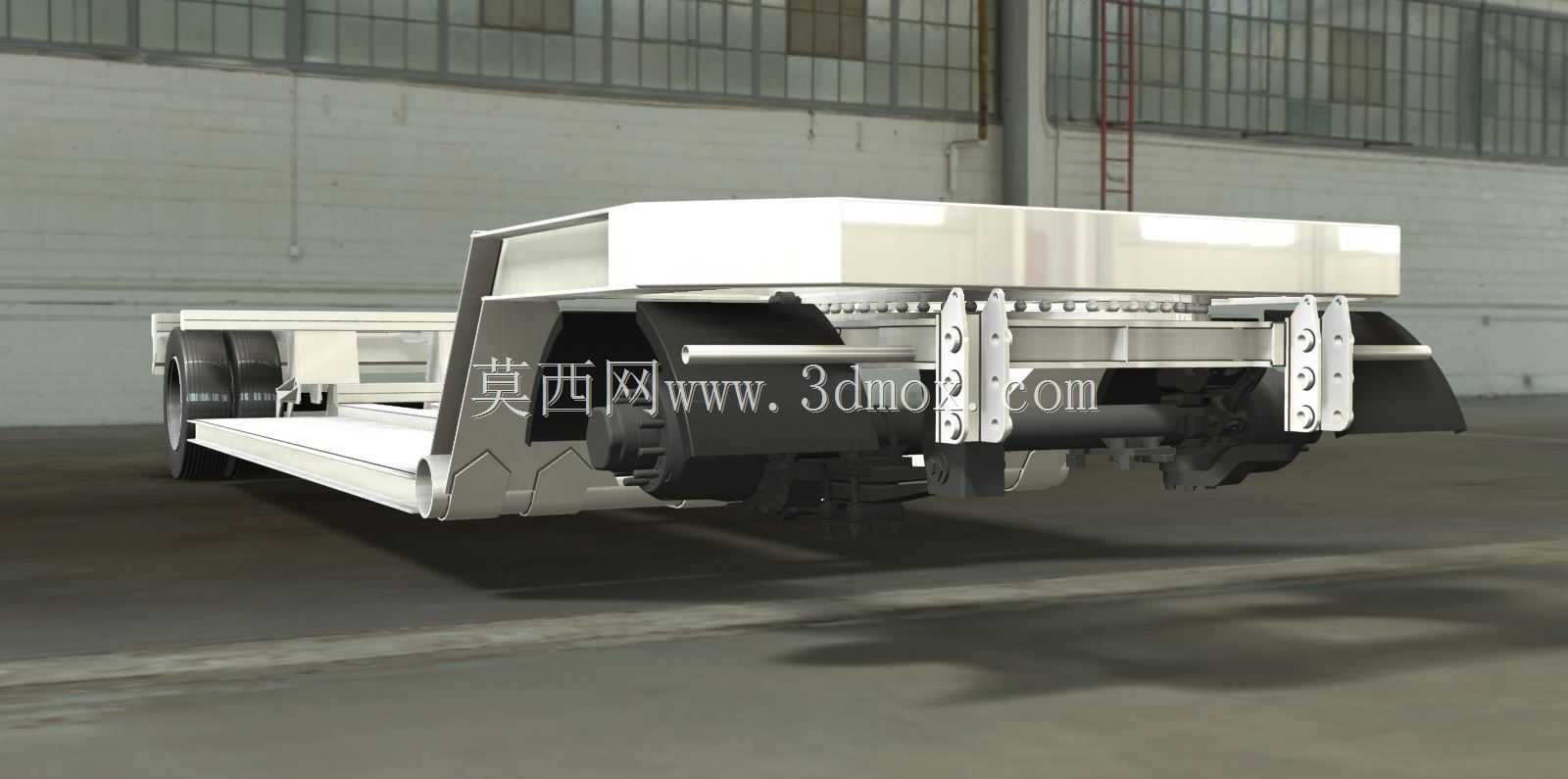

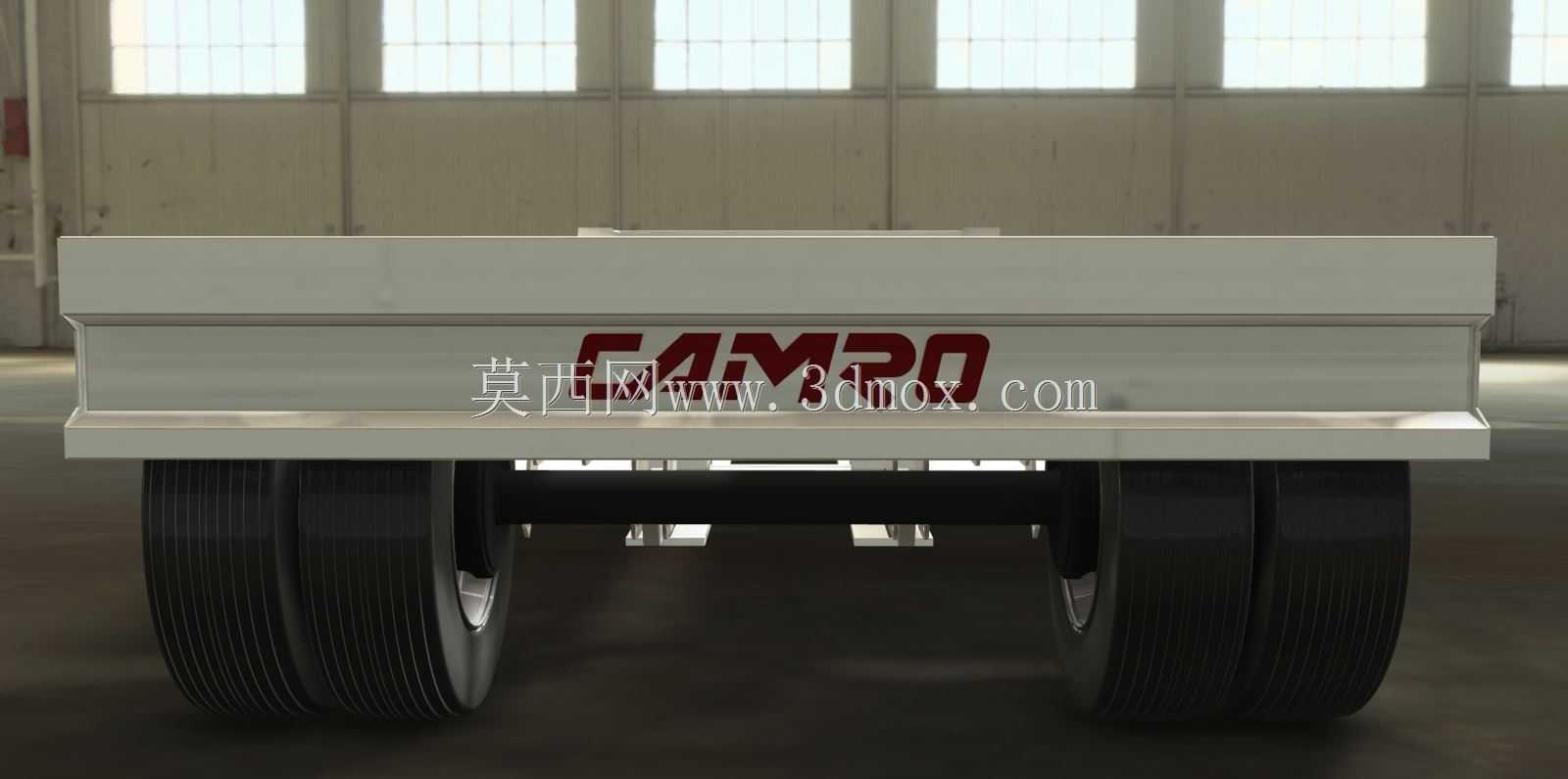

轮轴安装区域设计有整体式悬架安装座，安装座与纵梁之间采用围焊连接，预留了钢板弹簧的安装销轴孔位，可匹配常规的双胎式车轴，轮距设置符合场内运输的通行宽度要求，不会过宽影响狭小通道的通过性。车架尾部设计有低位防撞梁，同时预留了拖车钩安装位，既可以在多台拖车串联转运时使用，也能在车辆故障时作为牵引点使用，防撞梁上还预留了牌照安装位与反光标识粘贴平面，满足场内作业的安全规范要求。

从安装边界来看，车架整体长度适配常规小型设备的转运需求，宽度控制在场内标准通道的通行范围内，鹅颈段的弯折角度保证了转向过程中车架与牵引车头之间不会发生运动干涉，最大转向角度下的安全间隙经过校核，即使在厂区内的直角转弯区域也能顺利通行。轮拱位置的凸起高度经过测算，匹配选用的轮胎直径，保证轮胎上下跳动时不会与车架主结构发生剐蹭，悬架的最大压缩行程下，轮胎与轮拱之间仍保留足够的安全间隙。车架上预留了多个标准化的绑带挂点，挂点沿纵梁外侧等间距分布，可配合捆绑带固定不同尺寸的被转运设备，挂点采用锻造件焊接固定，单点拉力满足常规设备固定的载荷要求。

设计过程中还考虑了后期维护的便利性，所有需要定期润滑的销轴位置都预留了注油空间，制动管路的排布沿纵梁内侧走线，通过管卡固定，避免行驶过程中管路被飞溅的碎石击打损坏，同时管路排布避开了所有焊接作业区域，后期维修更换管路时不需要切割结构件。车架的所有外露焊缝都做了打磨处理，避免应力集中，整体焊接完成后经过抛丸处理消除焊接内应力，降低长期使用过程中结构变形的概率。
