钣金加工专用成型工装结构设计

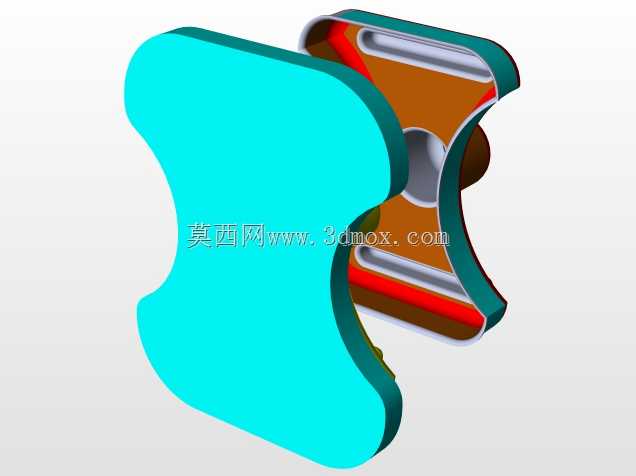

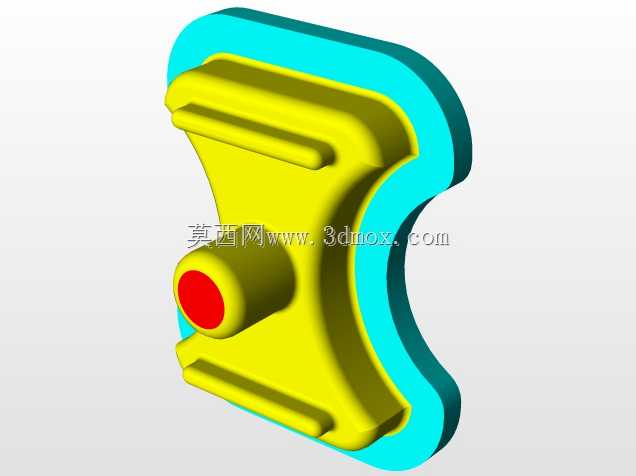

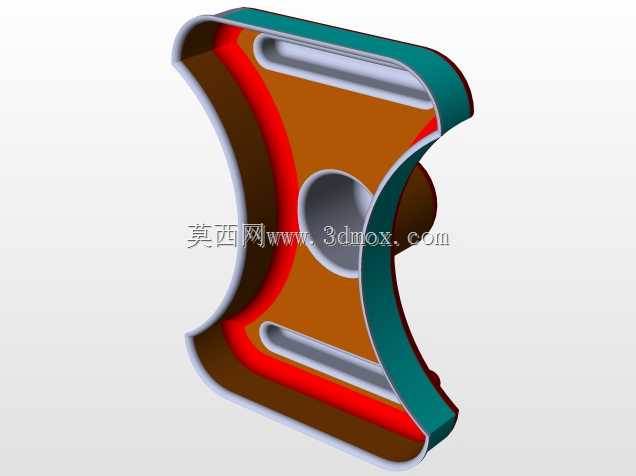

在日常钣金结构加工场景中，成型工具是薄板类零件批量加工环节不可或缺的工艺工装，这类工装直接决定了钣金件局部特征的成型精度与加工效率，尤其在机箱机柜、五金壳体、设备护罩等薄板类产品的生产线上，适配性良好的成型工装能大幅减少后续钳工修整的工作量，避免薄板成型过程中出现的拉裂、起皱、回弹超差等常见工艺问题。这款成型工装的设计完全围绕钣金冲压成型的实际工况展开，工作型面采用了渐变式的圆弧过渡结构，没有尖锐的棱角衔接，能在压入钣金基体的过程中让板材受力均匀流动，不会出现局部应力集中导致的板材破损。工装的主体轮廓采用了对称式的异形曲面设计，两侧的内凹弧面是为了匹配钣金件上的让位特征，成型后可以直接在薄板上加工出带加强筋的凹陷安装位，这类特征常见于电子设备机箱的内部安装凸台、电气柜门板的卡扣让位结构，成型后的特征自带局部加强效果，不需要额外焊接补强件就能满足结构强度要求。从安装边界来看，这款工装的底座部分设计了标准的安装基准面，能够直接适配常规折弯机、冲床的工装装夹槽位，不需要额外制作转接底座，工作型面的高度差经过反复校核，刚好匹配1-2mm厚度冷轧钢板的成型深度要求，不会因为成型深度过大导致板材背面出现明显的鼓包变形，也不会因为深度不足导致成型特征的装配余量不够。工装中部的通孔结构是定位销安装位，装夹时可以通过定位销快速对准板材上的预加工定位孔，避免成型过程中工装偏移导致的特征位置超差，两侧的凸缘结构是成型过程中的压料边，能在压型动作开始前先压紧板材周边区域，限制板材的无序流动，从根源上减少成型后特征周边的板材变形。在实际生产应用中，这类成型工装可以替代多道钳工工序，原本需要划线、钻孔、打磨、焊接补强的局部特征，通过一次冲压成型就能完成，加工效率能提升数倍，同时成型特征的一致性远高于手工加工，能满足批量生产的互换性要求。设计过程中还充分考虑了工装的耐用性，工作型面的边缘都做了微小的倒角处理，避免长期使用后出现刃口崩缺，整体结构没有薄壁薄弱部位，能承受反复冲压的载荷冲击，长期使用也不会出现变形导致的成型精度下降。
