重力自由物理运动仿真教学演示结构

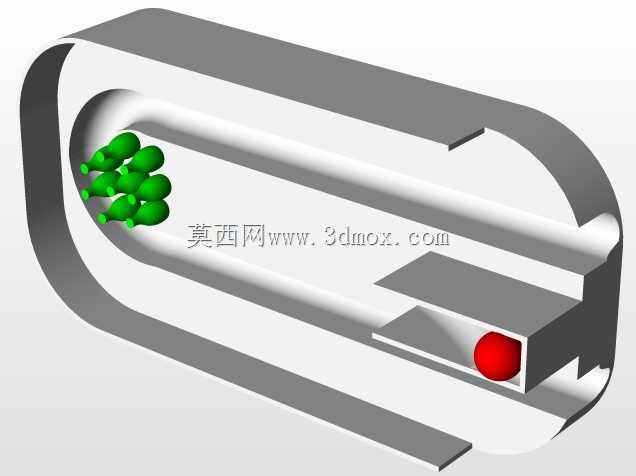

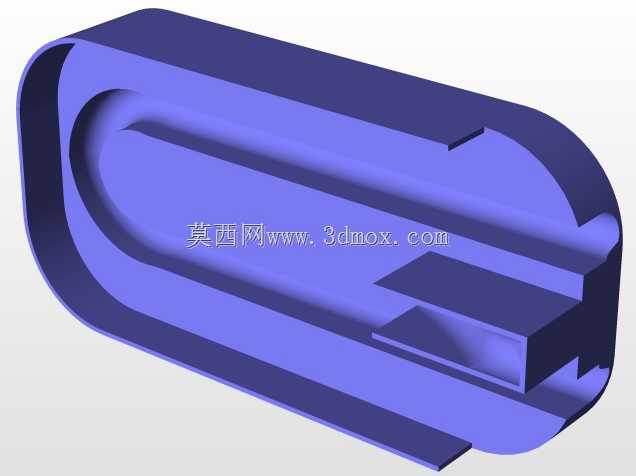

这套演示结构主要面向机械原理教学、运动仿真验证场景搭建，可直接用于高校机械专业运动学实验演示、企业研发部门前期物理运动逻辑验证环节，帮助设计人员快速理解重力作用下刚体的运动轨迹、碰撞反馈以及限位结构的实际作用逻辑。从结构设计逻辑来看，整体采用闭环回形轨道作为主体承载框架，轨道截面采用矩形凹槽设计，槽体内壁预留均匀的加工余量，可适配不同直径的运动球体测试需求，轨道转弯段采用大圆弧过渡设计，避免球体运动过程中出现卡滞、弹跳脱轨的问题，直道段设置多级阶梯式限位挡边，可直观展示重力作用下球体经过不同高度落差时的速度变化、碰撞反弹特性。设计过程中优先考虑了运动边界的可控性，轨道整体安装基准面为水平平面，底部预留四个M6规格的安装螺孔，可直接固定在实验台架上，轨道侧壁厚度统一设置为8mm，既保证长期使用的结构刚性，避免球体反复碰撞导致的轨道形变，也不会因为壁厚过大增加不必要的整体重量。轨道入口端设置导向斜面，可将测试球体精准导入轨道初始位置，出口端设置缓冲阻尼结构，可吸收球体运动末端的动能，避免球体冲出轨道影响实验过程。配套的多组测试球体包含不同质量、不同弹性模量的规格，可对比展示不同物理参数下的运动差异，绿色标识的测试件用于多点碰撞场景演示，红色球体用于单质点连续重力运动轨迹展示。在实际使用过程中，这套结构可配合运动仿真软件完成参数化调试，设计人员可直接调整轨道倾斜角度、挡边高度、球体材质参数，快速获取不同工况下的运动数据，无需反复加工实体试件就能完成前期运动逻辑验证，大幅缩短原理验证阶段的研发周期。轨道各段采用拼接式装配设计，直道段与弯道段通过定位销连接，可根据测试需求灵活调整轨道总长度、转弯半径，适配不同的运动路径测试要求，所有拼接面的平面度公差控制在0.05mm以内，保证球体运动过程中不会在拼接位置出现卡顿。
