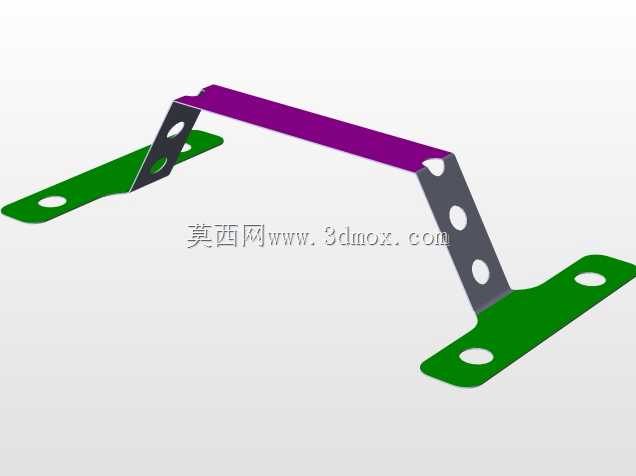

多色折弯安装固定钣金支架结构

这类折弯成型的钣金支架，在各类工业设备、电子柜体、小型机电装置的内部结构中应用十分广泛，主要承担跨距式的部件承托、组件连接与安装定位作用，常见于需要在两个存在高度差的安装面之间搭建固定连接路径的场景，比如工控机箱内部的线路板承托、小型动力装置的辅助固定、设备外壳内部的功能模块挂载等工况，能有效抵消安装面之间的高度落差，避免被固定部件直接贴合基面带来的散热受阻、装配干涉问题。从结构设计逻辑来看，该零件采用等厚金属板材经钣金折弯工艺一次成型，整体为三段式结构：两端为水平延伸的安装翼板，板面开设圆形安装通孔，用于穿装螺栓完成与基面的锁紧固定，孔位的排布间距经过匹配常见安装基面的螺孔距设定，能适配多数通用安装场景的孔位要求；中间段为抬升的连接桥体，通过两次90度左右的折弯将两端翼板的安装面抬升至统一高度，折弯处的圆角半径严格匹配板材厚度对应的钣金工艺参数，避免折弯过程中出现板材开裂、回弹超差的问题，同时两侧的竖直折弯壁上额外开设了多个圆形通孔，一方面可以降低零件整体重量，减少不必要的材料消耗，另一方面也能作为辅助走线孔位，供细径线缆穿过实现布线规整，部分工况下也可通过这些孔位加装扎带对相邻部件进行辅助固定。设计过程中需要重点把控几个核心边界：首先是两端安装翼板的平面度，必须保证折弯后翼板与安装基面完全贴合，避免锁紧后出现零件翘曲、应力集中导致的长期使用变形；其次是中间桥体的抬升高度，需要匹配被承托部件与基面之间的安全间隙，预留足够的散热空间与装配操作空间，防止部件运行过程中与基面发生剐蹭干涉；再者是折弯边的直线度与角度公差，要保证两端翼板处于同一水平面上，避免安装后出现倾斜导致被固定部件对位不准。零件的板材选型通常根据使用场景的承重要求确定，常规轻载场景下选用普通冷轧钢板即可满足强度需求，若应用在有防腐要求的户外或潮湿工况，则可选用镀锌板或者不锈钢板材加工，表面处理方式也会随应用场景调整，比如静电喷塑、电镀彩锌等，提升零件的耐锈蚀能力与使用寿命。安装时只需将两端翼板的孔位对准基面的预设螺孔，穿入对应规格的螺栓锁紧即可完成固定，整个装配过程无需额外的辅助工装，单人即可快速完成操作，后期维护拆卸也十分便捷，这种一体折弯的钣金结构相比拼接式的固定支架，省去了焊接、拼接的加工工序，加工效率更高，整体结构强度也更有保障，不存在焊接接缝处易断裂、变形的隐患，非常适合批量加工生产，在各类通用五金配套、设备结构搭建场景中有着很高的实用价值。
