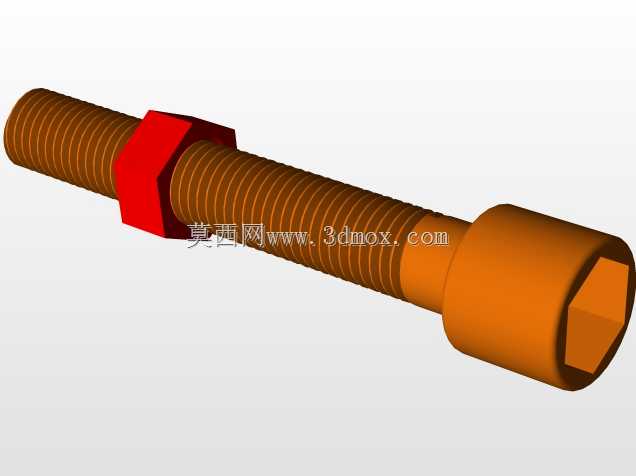

内六角圆柱头螺栓配六角螺母组合件

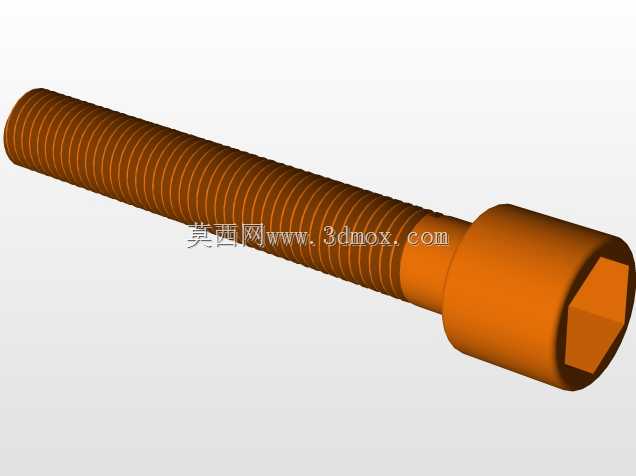

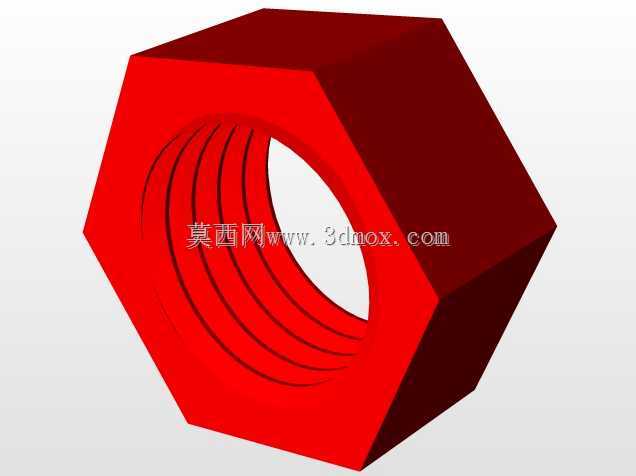

这套内六角螺栓与螺母组合件，是机械装配场景里最基础也最常用的可拆卸紧固单元，小到桌面级工装夹具的板件拼接，大到自动化设备的机架护板安装、传动组件的定位锁紧，都能见到这类紧固件的身影。不同于外六角螺栓需要预留扳手侧向操作空间，内六角圆柱头的结构设计，允许装配时从螺栓头部轴向伸入内六角扳手完成拧紧动作，在沉孔安装、狭小腔体内部装配的场景下，这种结构的操作优势格外明显，能大幅降低装配空间预留要求，让设备整体结构布局更紧凑。设计这套组合模型时，首先要匹配通用公制螺纹的啮合参数，螺栓杆部的螺纹牙型角、螺距公差都要和螺母的内螺纹完全契合，保证旋合过程顺滑无卡滞，拧紧后螺纹副的接触面积足够，能承受额定的轴向拉力与横向剪切力。螺栓头部的内六角沉孔深度、对边尺寸要符合通用手动、气动内六角扳手的插入尺寸，避免出现扳手打滑、无法插入的问题，头部圆柱面与杆部的过渡圆角做了合理设置，避免应力集中导致螺栓在受交变载荷时从根部断裂。配套的六角螺母采用标准对边宽度设计，既可以用开口扳手、梅花扳手从外侧拧紧，也能适配套筒工具完成快速装配，螺母端面做了平整处理，和被连接件表面贴合时能保证足够的接触面积，不会出现压痕不均、锁紧后偏斜的问题。从安装边界来看，选用这类紧固件时，需要在被连接件上预制对应直径的光孔，沉孔安装场景下要根据螺栓头部直径、高度加工适配的沉台，保证螺栓拧紧后头部不高出被连接件表面，避免突出结构干涉其他零部件运动。螺栓的有效旋合长度要根据被连接件的总厚度调整，一般保证螺母拧紧后露出2-3个螺距的螺纹即可，既不会因为旋合长度不足导致连接强度不够，也不会因为螺杆过长造成螺纹浪费、干涉其他部件。实际选型时，还要根据应用场景的载荷等级、防腐要求匹配对应强度等级、表面处理的成品件，比如有振动的工况下可以搭配防松垫圈，户外潮湿场景下选用镀锌或不锈钢材质的版本，这套模型的结构完全匹配通用量产紧固件的尺寸参数，可直接用于装配干涉校验、设备BOM表搭建、装配工艺模拟等设计环节，帮助结构工程师快速完成设备的紧固方案设计，不用从零开始绘制螺纹、头部等标准结构，节省重复建模的时间。
