原油输送作业用曲柄连杆式原油泵结构

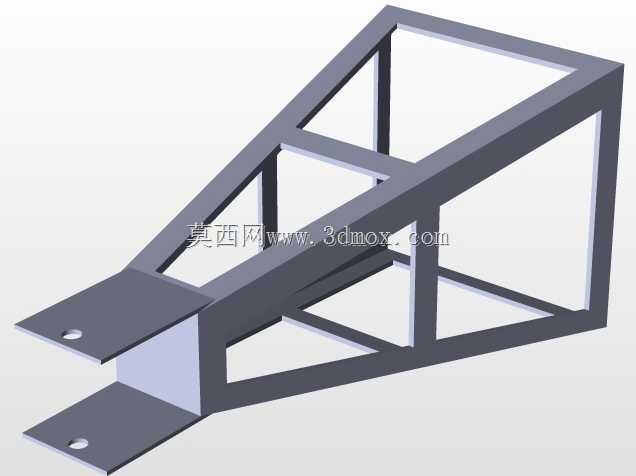

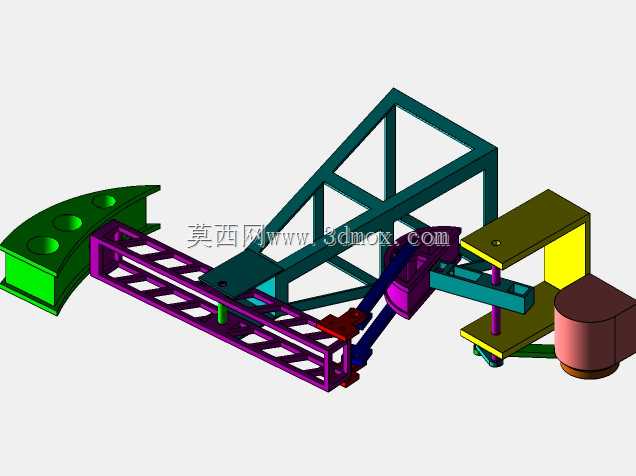

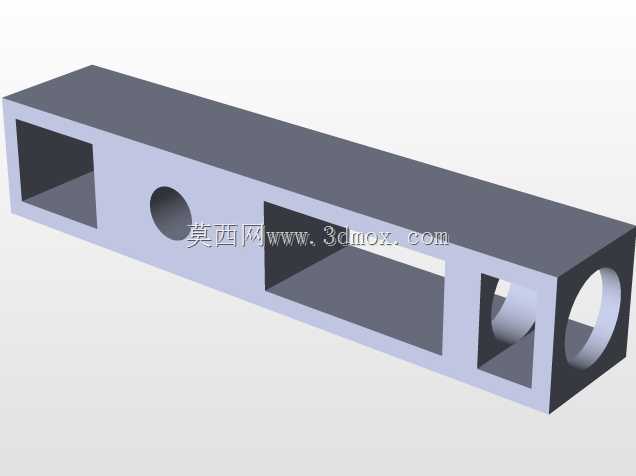

在陆上油田采油井口、原油中转集输站的现场作业场景中，这类曲柄连杆结构的原油泵是衔接井下采出液与地面输送管线的核心动力单元，主要承担将油井产出的含气、含少量砂粒的原油加压输送至计量站、储油罐区的作业任务，相比普通离心式输油泵，这类结构对高粘度、含杂质的原油介质适应性更强，不会轻易出现流道堵塞、扬程衰减过快的问题。从结构设计逻辑来看，整套泵组采用撬装式集成框架作为承载基体，框架主体采用矩形型钢焊接成型，所有支撑梁的排布都避开了运动部件的运行轨迹，同时预留了现场吊装的吊点位置与地脚螺栓安装孔位，安装时不需要额外浇筑复杂的设备基础，只需要将撬架找平后固定在硬化地面即可，大幅缩短现场安装调试的周期。动力端采用曲柄连杆传动结构，将旋转动力转化为柱塞的往复直线运动，连杆铰接位置都设计了可拆卸的润滑衬套，日常维护时不需要拆解整个泵体就能更换易损件；液力端的阀组结构采用锥面密封形式，适配原油输送过程中的压力波动工况，避免输送高粘度介质时出现密封失效、回流泄压的问题。整套结构的安装边界充分考虑了现场作业的检修空间需求，撬架宽度控制在常规井场巡检通道的允许范围内，动力输入端的联轴器位置预留了安全防护罩的安装位，运动部件外侧都预留了不小于150mm的安全操作间隙，避免现场巡检、维护时发生磕碰风险。设计过程中对各运动部件的运动轨迹做了完整的干涉校验，所有铰接点的受力都做了载荷校核，确保在额定输送压力、连续运行工况下，结构件不会出现疲劳变形；流道的走向设计尽可能减少直角转弯，降低原油在泵腔内的流动阻力，同时在泵体最低位置预留了放空口，方便冬季停泵时排空泵腔内残留介质，避免低温凝管堵泵。
