弯杆配弹簧安装对齐练习结构件

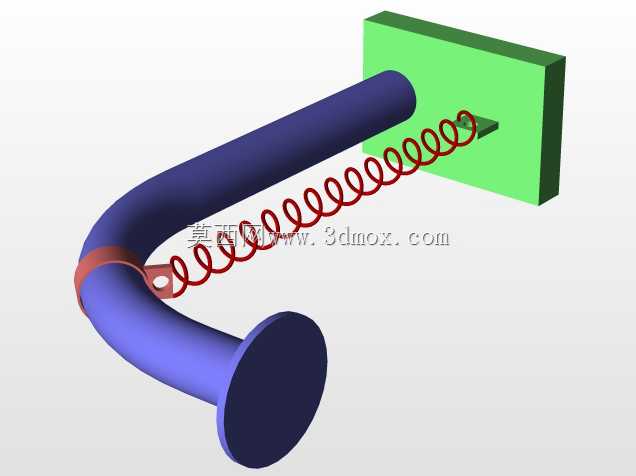

这类弯杆与弹簧配合的对齐结构，常见于小型复位机构、手动操作杆件的回弹组件中，比如小型设备的操作手柄复位、柜门弹性锁止杆件、简易夹具的回弹压杆场景，核心作用是让弯杆在完成按压、扳动的位移动作后，依靠弹簧的弹性势能回到初始位置，同时保证弹簧的伸缩路径完全贴合弯杆的弯曲走向，避免弹簧伸缩过程中出现卡滞、偏磨、脱出的问题。设计这类结构时，首先要确定弯杆的空间走向，弯杆的弯曲段需要做顺滑的圆弧过渡，不能出现锐角折边，否则弹簧在沿杆身滑动时会出现局部应力集中，不仅会加剧弹簧表面的磨损，还会导致弹簧伸缩阻力骤增，甚至出现弹簧圈卡入折角缝隙的故障。弹簧的内径需要和弯杆的杆径做合理的间隙配合，间隙过小会让弹簧滑动时摩擦阻力过大，操作手感生涩，间隙过大则会让弹簧在伸缩过程中出现径向晃动，无法保持和杆身的同轴度，长期使用容易出现弹簧歪斜变形。安装端的固定块需要预留弹簧端部的定位槽，弹簧的末端要卡在定位槽内，保证弹簧一端固定、另一端随弯杆动作端位移时，不会出现跟转或者移位的问题。弯杆的端部做了圆盘式的限位结构，这个结构一方面可以作为操作时的受力接触面，另一方面可以限制弹簧的最大弹出位移，避免弹簧从弯杆端部脱出。从安装边界来看，固定块作为整个组件的安装基准，需要保证弯杆的安装孔和弹簧定位槽的相对位置精度，弯杆穿入固定块的部分要做轴向的限位，避免弯杆在动作过程中出现轴向窜动，影响弹簧的压缩行程。建模练习这类结构时，重点要掌握空间扫掠路径的绘制方法，弹簧的螺旋路径需要完全贴合弯杆的中心轨迹，保证每一圈弹簧的中心都落在弯杆的轴线上，这也是这类对齐练习的核心要点，实际生产中这类结构的尺寸通常根据操作力需求来定，杆径一般根据受力大小选4-10mm的圆钢，弹簧的线径、圈数根据所需复位力计算匹配，安装时需要先将弹簧套入弯杆，再将弯杆端部穿入固定块的安装孔完成固定，最后检查弹簧沿弯杆滑动全程是否顺畅，无卡滞点。
