在各类需要跨轴系传递扭矩的设备场景里,十字轴结构是解决两轴存在安装偏角、运行中出现相对位移问题的核心传动部件,常见于轻工输送线、小型农机传动组、机床进给辅具、非标自动化设备的动力传递环节,这类结构不需要严格保证两轴的绝对同轴度,就能稳定完成旋转动力的传输,大幅降低安装调试阶段的同轴度找正难度,也能抵消设备运行过程中机架振动、负载形变带来的轴系偏移量,避免轴端承受额外的交变弯曲应力,延长配套轴承、轴件的使用寿命。

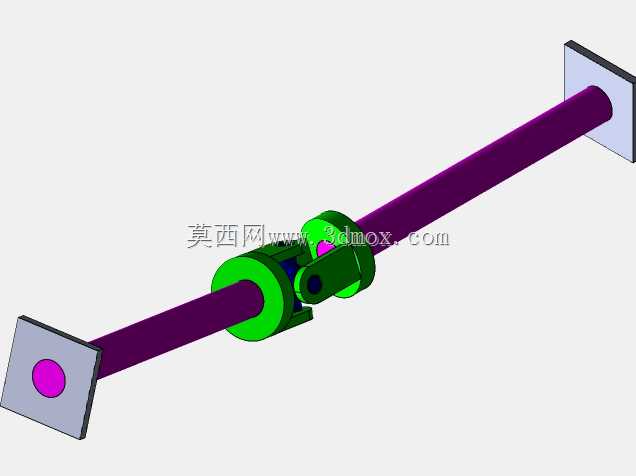

从结构功能来看,这套十字轴传动组件由两端连接法兰、长传动轴、中间十字铰接副三个核心部分组成,两端的方形法兰是安装对接界面,法兰中心预留轴孔与定位凸台,可通过螺栓锁紧或者销钉定位的方式,分别与动力输入端、负载输出端的轴件完成固定,法兰端面的平面度公差控制在0.05mm以内,保证对接后不会出现端面跳动引发的传动抖动。中间的十字铰接副是实现偏角补偿的核心,十字块的四个轴颈分别嵌入两侧的铰接耳座内,每个轴颈与耳座孔之间预留合理的配合间隙,既可以保证铰接转动的灵活性,又不会因为间隙过大产生传动回程误差,铰接副的可偏转角度范围在0-15°之间,能够覆盖绝大多数非标设备安装时的同轴度偏差范围,当两轴存在角向偏移时,十字块会在铰接副内自适应转动,持续保持扭矩传递的连续性,不会出现卡滞、传动中断的问题。
设计过程中,首先要核算传递扭矩的额定负载,十字轴的轴颈直径根据许用接触应力计算确定,避免大负载下出现轴颈压溃、磨损过快的问题,铰接耳座的壁厚要满足抗剪切强度要求,在承受瞬时冲击负载时不会出现耳座开裂的情况。长传动轴的长度根据实际安装的跨距确定,轴身采用等直径圆轴结构,两端与法兰的连接采用过盈配合加平键辅助固定,保证大扭矩传递时轴与法兰之间不会出现相对转动,轴身的直线度公差控制在0.1mm/m以内,避免高速旋转时出现过大的径向跳动。安装边界方面,两端法兰的安装孔位采用对称布局,适配常见的轴端安装尺寸,整个组件安装时不需要额外拆解零件,只需要将两端法兰分别对接固定到输入、输出轴端即可,铰接副位置不需要额外加注润滑脂的维护结构,采用自润滑衬套嵌入铰接孔内,可实现长期免维护运行,适配粉尘、轻度潮湿的常规工业作业环境。
实际应用中,这类十字轴结构相比刚性联轴器,对安装精度的要求降低60%以上,尤其适合机架焊接后存在加工误差、设备运行中负载端存在小幅摆动的传动场景,比如小型包装设备的动力辊道传动、农用机械的分动箱输出连接、非标专机的多工位转台动力传递,都能看到这类十字传动结构的应用,它不会像弹性联轴器那样存在橡胶元件老化失效的问题,金属结构的使用寿命更长,在常温常规负载的工况下,无故障运行周期可达到上万小时。设计建模时,要重点验证十字轴在最大偏角状态下的运动干涉情况,确认铰接副转动到极限角度时,耳座与十字块之间不会出现结构碰撞,同时要核算轴系的临界转速,保证工作转速低于临界转速的70%,避免运行中出现共振问题,两端法兰的连接螺栓要采用性能等级8.8级以上的标准件,保证连接的可靠性,防止高速旋转时法兰松脱引发安全事故。
