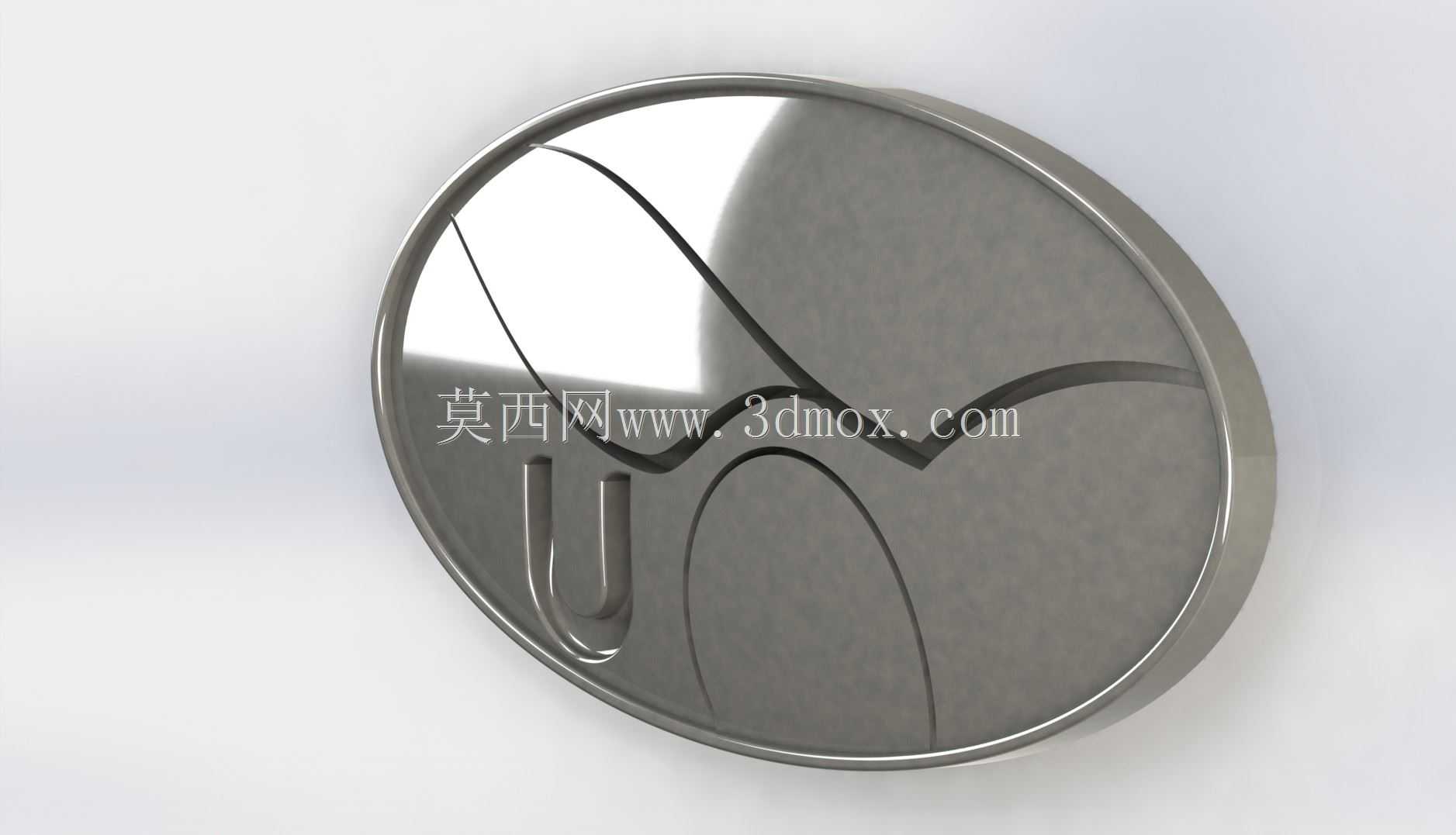

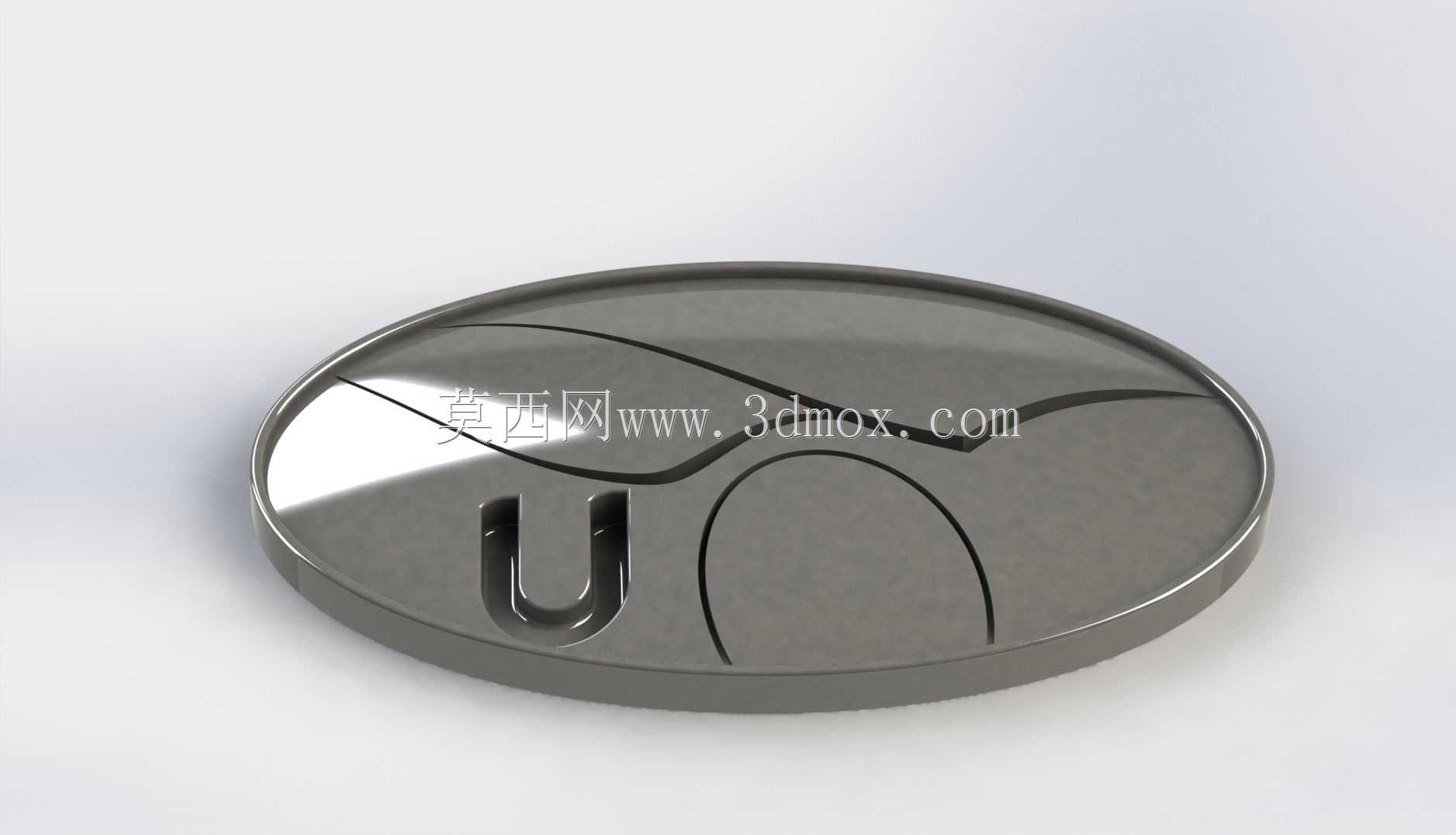

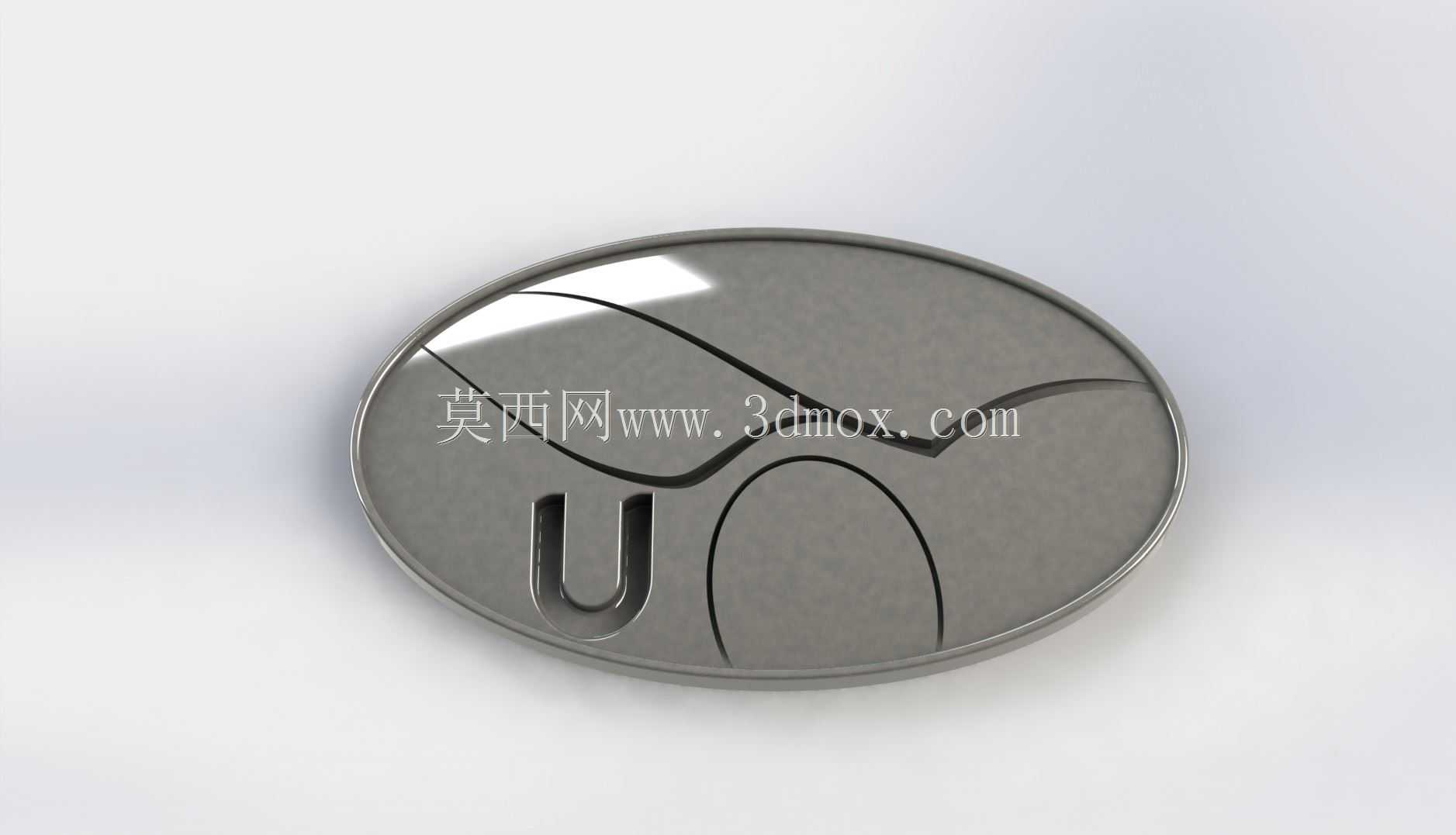

椭圆造型乌贝标识牌立体结构设计

这类椭圆造型的金属标识件，常应用在工业设备外罩、品牌终端展示道具、特种车辆外观标识位等场景，核心作用是在不破坏安装面整体平整度的前提下，清晰传递品牌识别信息，同时兼顾外观的质感统一性。从结构设计逻辑来看，整体采用椭圆外轮廓做收边处理，边缘做了小半径圆弧倒角，既避免安装后锐边划损安装人员或接触人员，也能在冲压成型环节减少板材应力集中，降低成型过程中边缘开裂的不良率。标识表面的图案采用凹凸一体成型结构，凸起的图案线条高度控制在0.8-1.2mm区间，这个高度区间既可以保证视觉上的立体感，在做表面喷砂、氧化或者电镀处理时，不会因为凸起过高导致镀层堆积不均，也不会因为凸起过低导致视觉识别度不足。背面的安装结构预留了背胶贴合位与两个定位小孔，适配两种安装场景：对于平整的钣金、塑料外罩表面，可以直接采用耐高温工业背胶粘贴，定位小孔可以在粘贴时穿入安装面预做的定位柱，避免粘贴过程中标识偏移；对于需要长期在户外、高振动环境下使用的场景，可以通过小孔穿入微型螺丝做二次固定，防止长期振动后标识脱落。设计过程中，图案的线条走向做了连续顺滑处理，所有内凹转角都做了R0.5以上的圆角过渡，一方面是在模具加工环节，铣刀可以顺畅走刀，不需要频繁换小刀清角，缩短模具加工周期，另一方面在后续批量冲压生产时，材料在型腔内的流动更顺畅，不会在转角处出现材料填充不足或者拉伤的问题。整体厚度控制在2.5mm，这个厚度既可以保证标识拿在手里的金属质感，也不会因为过厚导致安装后突出安装面过多，在设备搬运、擦拭过程中被剐蹭脱落。外轮廓的椭圆长轴与短轴比例经过反复调整，适配大多数设备前脸、侧围的预留标识安装位尺寸，不需要针对不同安装场景做额外的比例缩放调整，通用性更强。表面的哑光质感处理预留了工艺调整空间，既可以做金属拉丝效果适配工业设备的硬朗风格，也可以做亮面镀铬效果适配乘用车、高端消费设备的精致外观需求，图案凹陷部分还可以根据需求填充不同颜色的烤漆，进一步提升品牌标识的色彩识别度，在光线不足的场景下也能快速辨识标识内容。
