14英寸拖车专用金属挡泥护罩结构

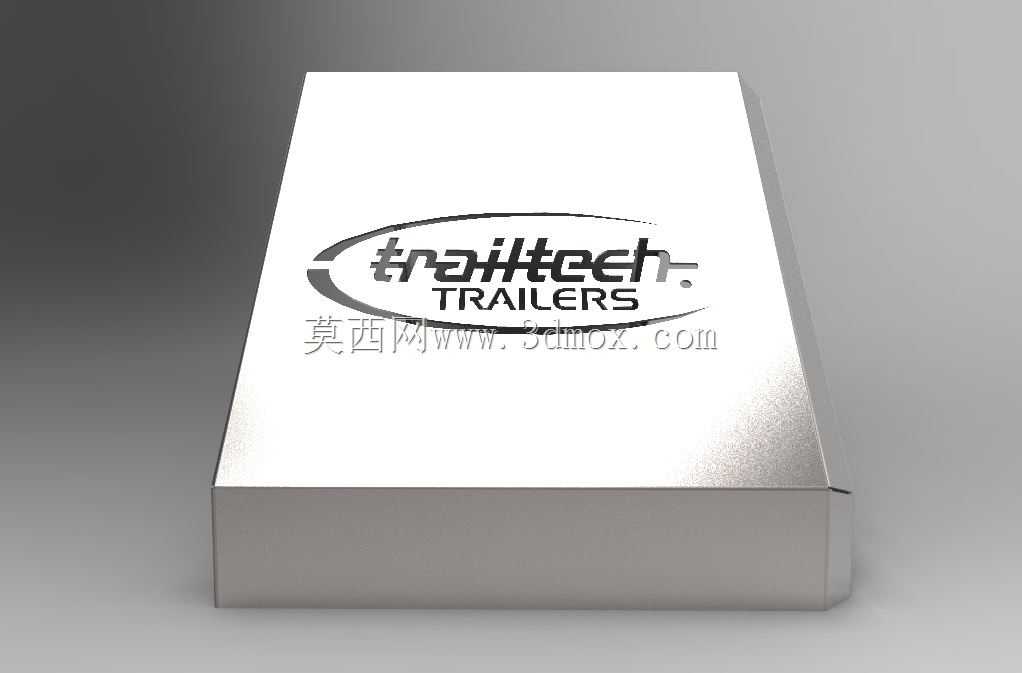

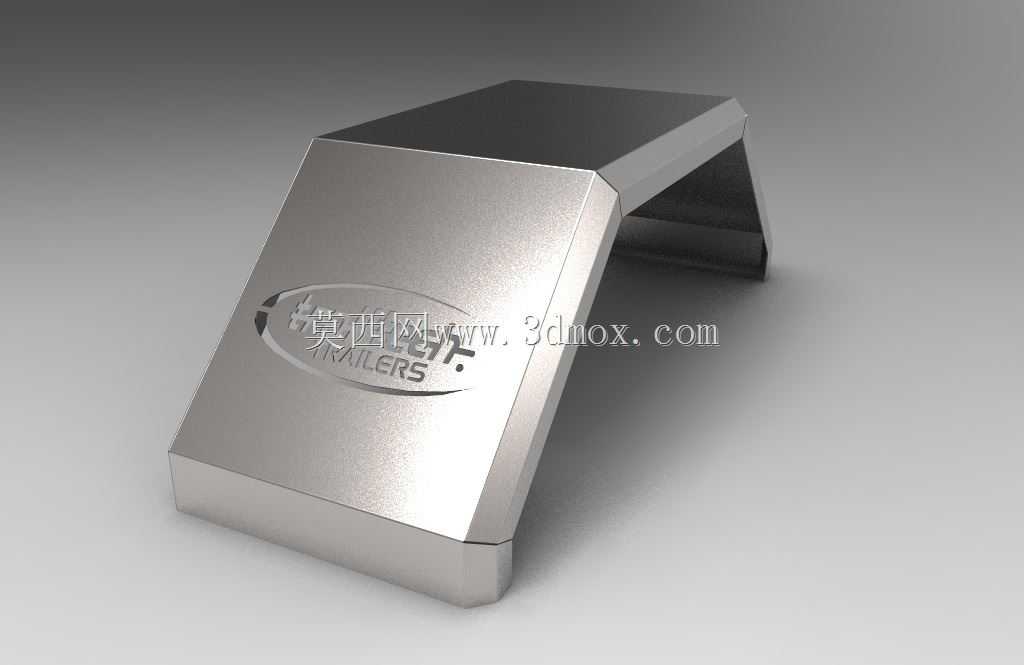

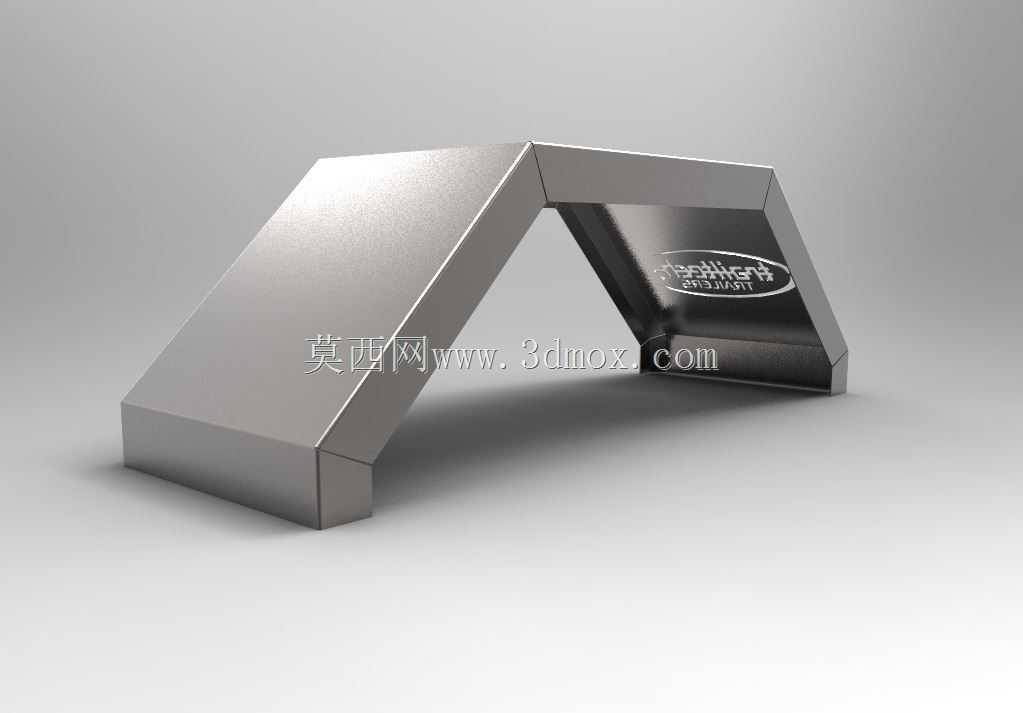

这款14英寸规格的金属挡泥护罩，主要适配单轴14英寸轮胎的轻型拖挂设备，在短途货运拖板、露营旅居挂车、小型工程机械转运拖车上都能见到这类部件的应用，核心作用是阻挡轮胎行驶中带起的泥水、碎石飞溅，既避免挂车后部挂载的设备、箱体被飞石击打掉漆或破损，也能防止行驶中泥水抛洒到后车挡风玻璃上引发安全隐患。从结构设计来看，整体采用一体化折弯成型的钣金壳体，顶部为平直贴合面，两侧向下延伸形成弧形包覆轮廓，刚好覆盖轮胎上半周及后侧飞溅区域，安装时顶部平面通过螺栓与挂车车架下方的安装支架直接固定，不需要额外做复杂的转接结构，安装边界预留了足够的螺栓调节余量，能适配不同宽度的14英寸轮胎安装需求，不会出现与轮胎胎面、轮毂螺栓干涉的问题。壳体表面做了拉丝金属处理，正面压印品牌标识区域做了凹陷强化设计，既提升了壳体的整体刚性，避免车辆行驶中持续震动引发钣金共振异响，也让标识区域不容易被泥水长期冲刷磨损。折弯处做了小半径圆角过渡，没有尖锐的钣金毛边，安装和后期维护时不会划伤操作人员，壳体边缘做了向内的卷边处理，进一步提升边缘结构强度，即便行驶中被小碎石高速击打，也不容易出现边缘变形开裂的问题。在实际选型匹配时，需要注意护罩的内空宽度要比轮胎断面宽度宽出至少30mm的安全间隙，护罩下沿距离轮胎胎面的垂直距离要保持在80-120mm区间，间隙过小容易在轮胎负载形变、颠簸跳动时剐蹭胎面，间隙过大则会降低挡泥防护的效果，无法有效阻挡侧向飞溅的泥水。这类金属护罩相比塑料材质的挡泥件，抗冲击性能更强，在户外低温、暴晒的复杂工况下不容易出现脆裂、老化变形的问题，长期使用的维护成本更低，适合经常在非铺装路面行驶的作业类拖车使用。设计建模时重点要还原折弯处的圆角参数、安装孔位的相对位置，以及壳体表面的压印标识结构，确保加工出的成品能直接适配对应车型的安装位，不需要二次切割修改。
