链式斗式物料输送设备结构设计

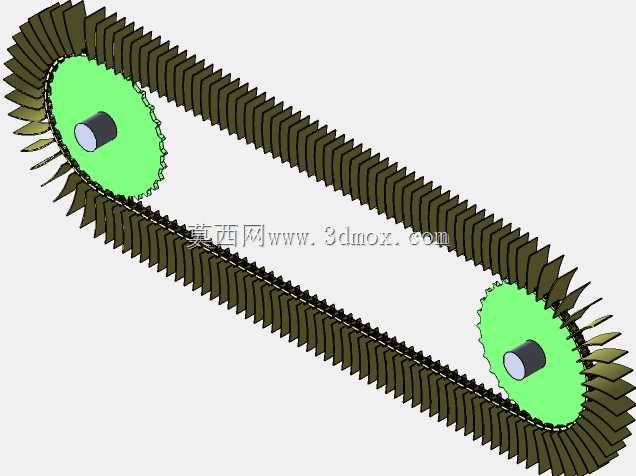

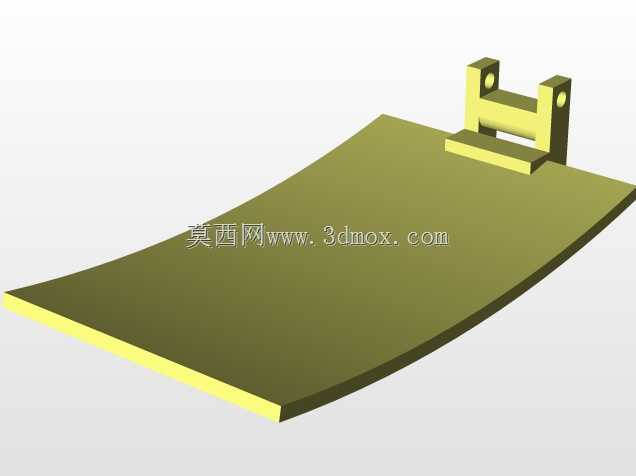

在散料连续输送的工程场景里，这类链式斗式输送结构常被布置在粮食加工、建材散料转运、矿山碎料输送的生产线衔接段，主要承担垂直或大倾角方向的散状物料提升转运任务，能在有限的厂区占地空间内完成不同高程工位间的物料传递，避免平段输送占用过多车间通道面积。从结构设计逻辑来看，整套输送单元以双侧环形链条作为牵引承载构件，料斗按固定节距安装在链条外侧，两端的链轮组件分别作为主动驱动端与从动张紧端，主动链轮对接动力输出轴，从动端预留张紧调节行程，可补偿链条长期运行产生的磨损伸长量，避免跳齿、脱链故障。设计时首先要匹配输送物料的堆积密度、粒度特性确定料斗的容积与间距，针对磨琢性较强的矿料，料斗边缘会做加厚处理，针对粮食类轻质散料则可适当加大斗容提升输送效率。链轮的齿形参数要匹配所选链条的节距、滚子直径，保证啮合过程平稳无卡滞，两轮的中心距要结合现场安装空间的高程差确定，同时预留足够的检修操作空间，方便后期更换磨损的链节与料斗。整套结构的安装边界需要匹配现场上下料口的位置，主动端的轴伸尺寸要适配所配减速电机的安装法兰，机架部分的固定孔位要对应厂区预埋的安装基础，避免后期安装出现错位。传动部分的链条运行轨迹由上下链轮定位，回程段可根据输送长度设置托辊组件，防止链条下垂幅度过大产生运行抖动，料斗的卸料角度经过匹配设计，在主动轮端翻转时能依靠离心力与重力将物料顺利卸入接料溜槽，减少回料损耗。这类结构相比皮带式斗提，牵引构件的抗拉强度更高，能适应更大的提升高度与更重的物料载荷，运行过程中不会出现皮带打滑、跑偏的问题，日常维护仅需定期检查链条张紧度、链轮磨损量以及料斗的固定螺栓松紧度即可，在重载散料输送场景下的运行稳定性更有保障。设计建模过程中需要重点校验链条与链轮的啮合干涉情况，确认料斗在上下回转段不会与周边机架、护罩产生碰撞，各转动部件的同轴度公差要控制在合理范围，降低运行过程中的振动与噪音。
