转盘式多工位宠物用品夹持输送设备

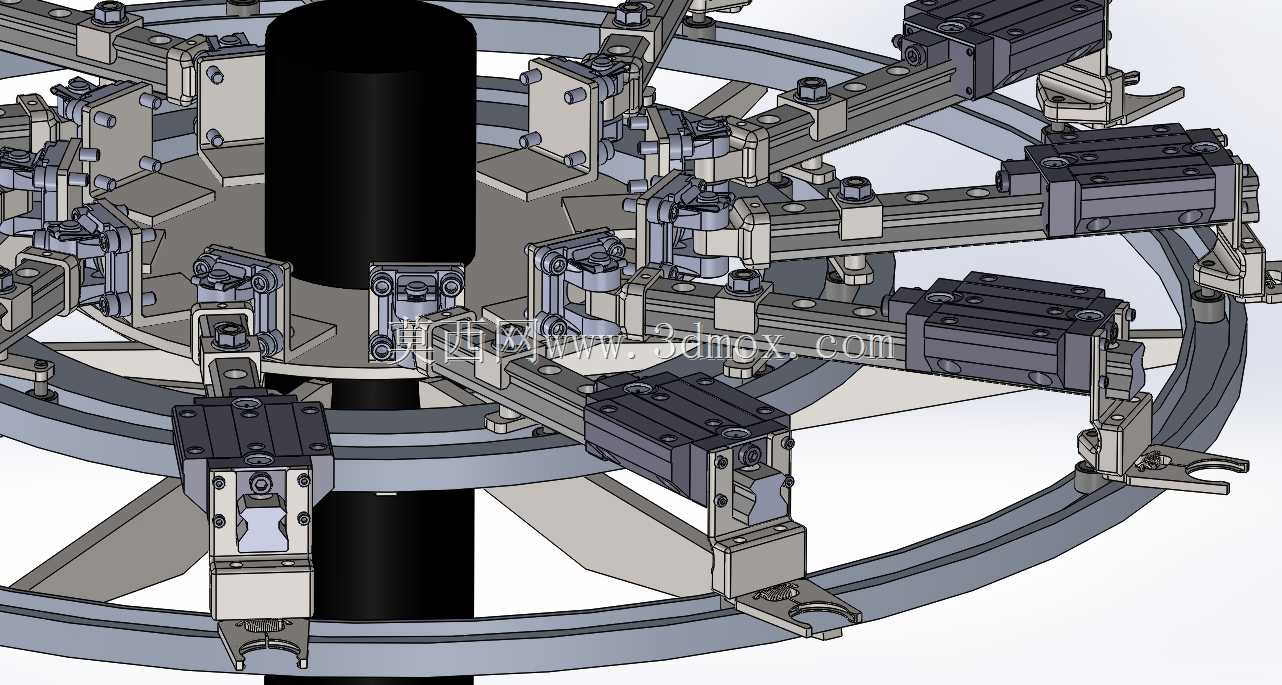

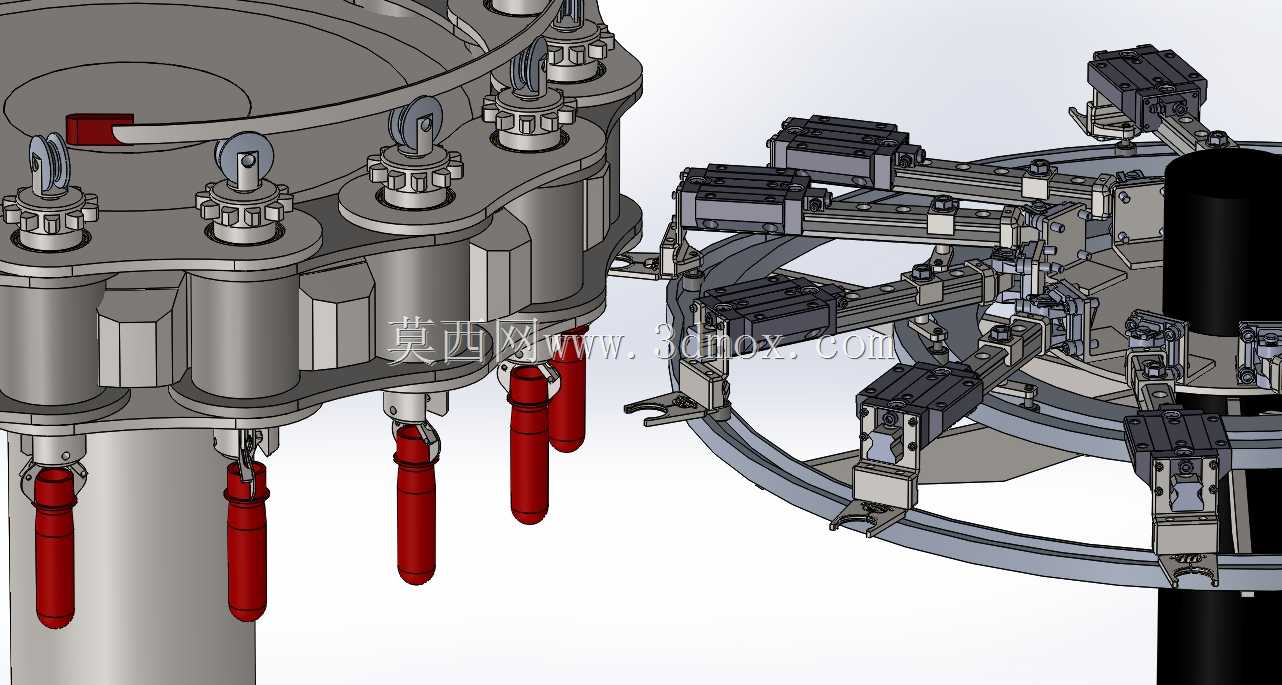

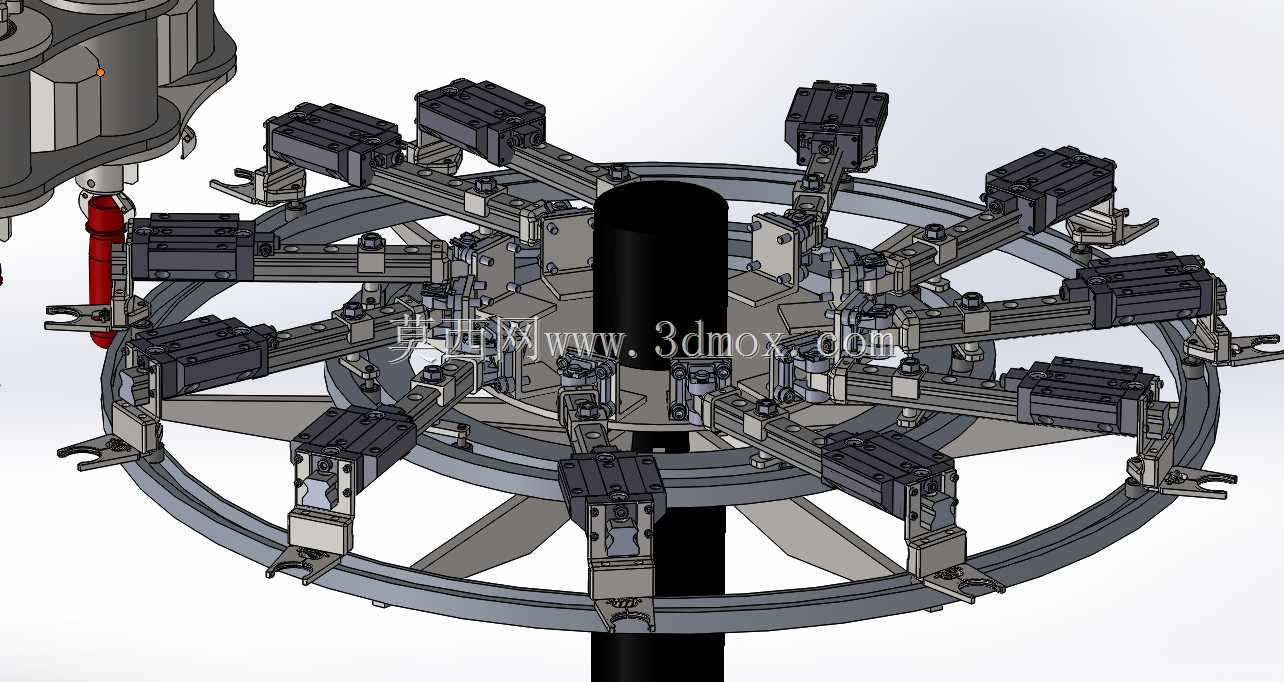

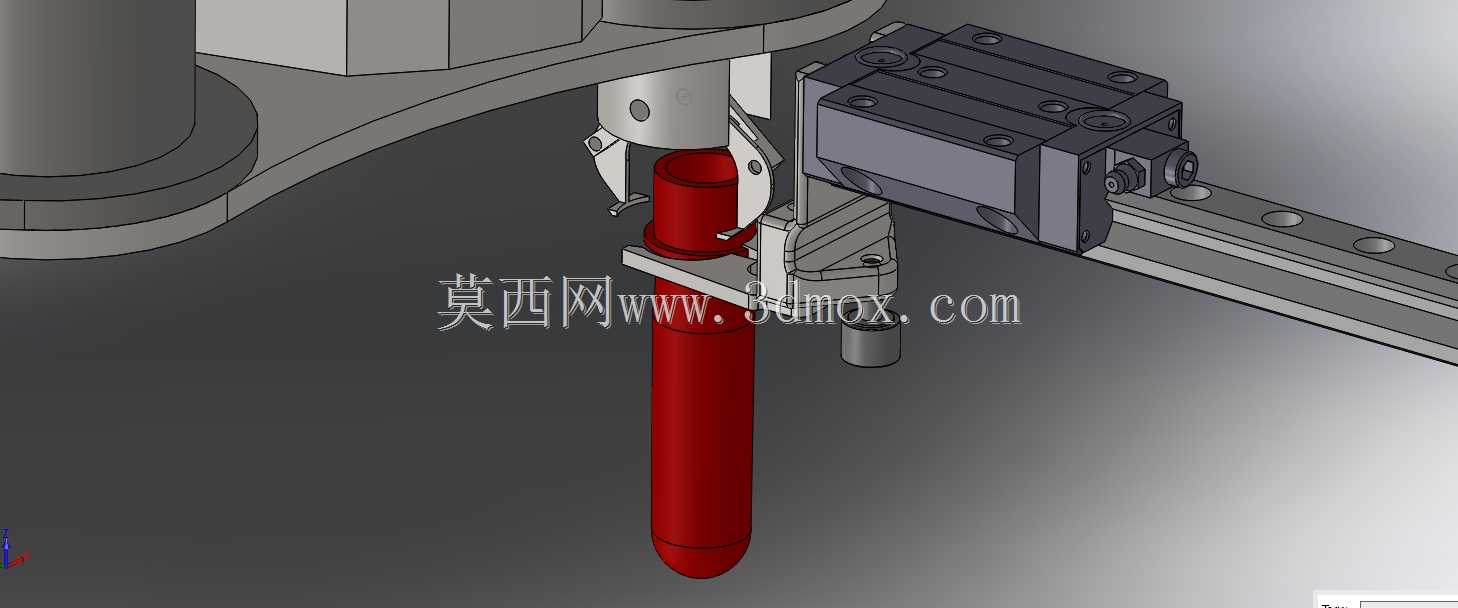

该设备主要面向宠物用品生产加工环节的工序间物料转运需求，适配宠物零食包装、宠物玩具组装、宠物护理用品灌装等生产线的工位衔接场景，可替代传统人工上下料与皮带输送的零散布局，解决圆柱状、带挂耳类宠物产品在多工序流转中的定位不准、夹持损伤、节拍不匹配问题。从结构设计逻辑来看，设备采用立式回转盘作为核心承载基体，中心立柱承担整体回转支撑与走线布管功能，周向均匀布置多组夹持工位，单工位配置独立的气动夹爪与弹性缓冲组件，夹爪内侧包覆软质防滑层，可适配直径15mm至60mm的圆柱类宠物产品，避免夹持过程中对产品包装或本体造成压痕、刮损。外侧配套的多组伸缩取料机构采用线性导轨导向，搭配气动滑台实现水平方向的伸缩动作，可对接上一工序的出料位与回转盘上的空置工位，完成物料的自动上料，回转盘另一侧的工位则可对接后续加工、检测、包装工位，实现物料的有序流转。设计过程中重点考量了安装边界与工位间距的匹配，回转盘直径根据常规生产线的工位数量设置为800mm至1200mm区间，整体设备高度控制在1600mm以内，可直接嵌入现有高度为850mm的标准生产线工作台面，无需额外搭建过高的机架，底部预留150mm的调节脚杯安装空间，可适配地面不平整的车间安装场景，设备侧边预留气动接口与信号接线端口，可直接对接生产线现有气源与PLC控制系统，无需额外增设独立的控制柜体。夹爪的开合行程设置为0至80mm可调，可根据不同规格的宠物产品快速更换夹爪垫块，无需整体拆卸夹持组件，单工位的夹持力可通过调压阀独立调节，适配软质包装、硬质壳体等不同材质宠物产品的夹持需求，避免夹持力过大造成产品变形，或是夹持力不足导致物料掉落。回转盘的驱动采用精密凸轮分割器，可实现工位间的精准转位，转位重复定位精度控制在±0.05mm以内，保证每个工位停留位置与上下料机构、后续加工工位的对位精度，避免因对位偏差导致的取料失败、加工错位问题。设备的整体布局采用内外双层工位设计，内层工位负责物料的承载与回转输送，外层机构负责跨线取放料，可在单台设备上同时完成上料、输送、待加工缓存三个功能，相比传统直线式输送机，可节省30%以上的生产线占地面积，适配车间空间有限的中小型宠物用品生产企业的布局需求。
