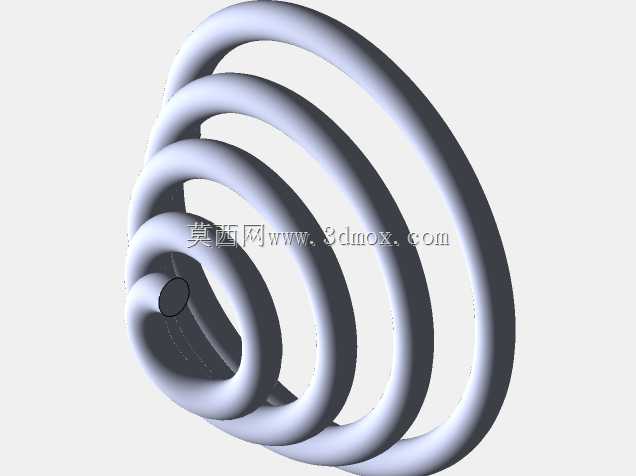

变径变距螺旋弹簧三维结构设计

这类变径变距螺旋弹簧，和常规等径等距圆柱弹簧的应用场景有明显区别，常规弹簧多适配行程固定、载荷线性变化的工况，而这类变参数弹簧更多用在载荷随压缩行程非线性变化的缓冲、复位场景里，比如小型冲压设备的末端缓冲工位、精密仪器的隔振安装位、部分非标自动化设备的自适应压紧机构，都能看到这类结构的应用。从实际使用角度看，这类弹簧的核心功能特性是刚度随压缩量动态变化，初始压缩阶段刚度偏低，能吸收小幅高频振动，随着压缩行程增大，弹簧圈径逐步收缩、螺距逐步减小，刚度快速提升，可承受更大的瞬时冲击载荷，避免刚性碰撞损伤设备核心部件。做这类结构的三维设计时，不能直接用常规螺旋线扫掠命令一步生成，首先要梳理清楚两个核心参数的变化规律：一是弹簧中径沿轴向的变化曲线，要匹配安装空间的锥形内腔边界，避免压缩过程中弹簧外圈和安装套筒内壁发生剐蹭；二是螺距沿轴向的变化梯度，要结合载荷-位移曲线的要求，调整不同区段的螺距差值，保证弹簧压并时各圈接触顺序符合刚度设计预期，不会出现局部圈提前并圈导致的刚度突变。设计过程中还要提前考虑安装边界，这类弹簧的两端支撑圈通常要做并圈磨平处理，磨平段的长度要匹配安装座的定位槽尺寸，保证弹簧受压时不会发生侧向偏移；弹簧丝的截面直径要结合最大冲击载荷核算剪切应力，避免交变载荷下出现疲劳断裂。另外要注意，变径段的螺旋升角是连续变化的，扫掠生成实体时要保证截面始终垂直于螺旋线的切线方向，否则会出现丝径局部变形、圈厚不均的问题，直接影响后续有限元应力分析的准确性，也会给后续的加工参数设定带来偏差。实际选型应用时，还要核算弹簧的最大压并高度，保证在极限压缩行程下，弹簧不会出现压实锁死的情况，预留足够的形变余量，同时要匹配安装位的径向空间，因为弹簧压缩过程中外径会逐步缩小、内径也会同步变化，要避免和内部穿过的导向杆发生摩擦卡滞，影响缓冲复位的顺畅性。
