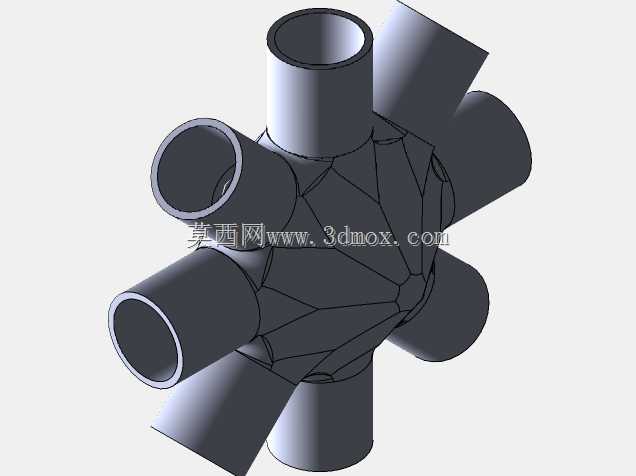

多通径交汇式多管路连接接头结构

这类多通交汇的管路接头，常应用在复杂流体输送管网的节点位置，不管是工业循环水系统、气动控制回路、还是特殊工况的多介质汇流排，都能见到这类结构的身影。不同于常规两通、三通接头的简单分流，该接头采用中心球体作为交汇腔体，所有外接管路接口均从球面向外延伸，能在极小的安装空间内完成十余个方向的管路对接，大幅减少管网中接头的串联数量，降低多接头拼接带来的泄漏风险点。从结构设计逻辑来看，中心腔体采用球形过渡，而非直角交汇的腔体结构，能让不同方向汇入或流出的流体在腔体内形成更平缓的流向过渡，减少直角拐角带来的流体阻力，也能避免介质中携带的固体杂质在拐角处沉积堵塞，尤其适合带有少量颗粒物的流体输送场景。每个外接接口都采用等径圆柱管结构，接口端面预留标准管段对接长度，可适配焊接、卡套、快插等多种常见管路连接方式，安装时无需额外加工转接结构，直接匹配对应通径的管材即可完成装配。设计过程中需要重点校核每个接口的轴线夹角，确保相邻接口之间留有足够的操作空间，避免安装时相邻管路的扳手、卡压工具出现干涉，同时要控制中心球体的壁厚，根据管路输送的额定压力计算承压能力，在保证整体结构强度的前提下尽可能减少材料用量，降低接头自身重量。这类接头的安装边界需要结合现场管路排布确定，所有接口的轴线均交汇于球心位置，安装时可根据管路走向选择对应角度的接口对接，无需额外调整管路弯折角度，尤其适合空间紧凑、管路走向复杂的设备内部气路、液路布设，比如大型设备的集中润滑系统、多工位气动夹具的气源分配节点，都可以用这类接头替代多个三通、四通的拼接组合，简化管网结构的同时提升整体管路的可靠性。另外，球形中心腔体的结构相比多边形拼接腔体，应力分布更均匀，在承受管路振动、压力波动时，不会出现直角位置的应力集中问题，能有效提升接头的疲劳使用寿命，减少长期运行过程中出现的焊缝开裂、腔体变形等故障。
