SolidWorks螺杆式水轮机结构设计

螺杆式水轮机属于低水头水力能量转换设备，常应用在小型水电站、山区微水电项目、工业尾水余能回收场景中，适配0.5米至10米的低水头水力工况，相比传统冲击式、混流式水轮机，对水流含沙量、水头波动的耐受能力更强，在小流量、不稳定来水的场景下也能保持稳定的能量转换效率。

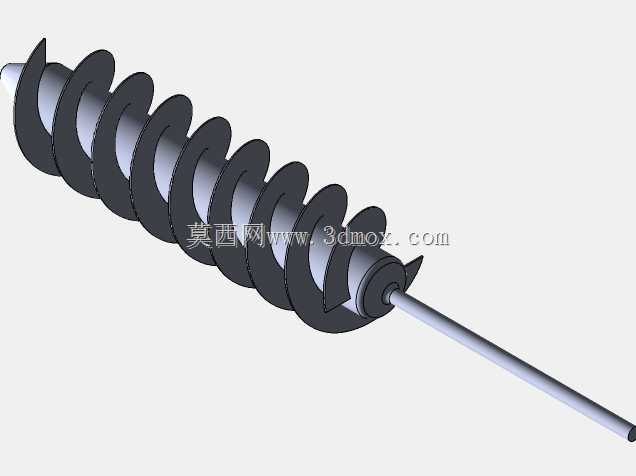

从结构设计逻辑来看，该设备核心做功部件为螺旋状螺杆转子，水流进入流道后沿螺杆螺旋槽道轴向推进，通过水体对螺杆叶片的持续作用力推动转子旋转，将水流的压能与动能转换为转轴的旋转机械能，后续可直连发电机实现水力发电，也可连接其他旋转作业设备直接驱动负载。设计过程中首先确定螺杆的导程、螺旋升角与叶片型线，匹配对应工况下的过流能力，避免流道内出现涡流、脱流等造成能量损失的问题，螺杆与外部壳体之间预留合理的配合间隙，既要减少水体泄漏损失，也要避免运转过程中出现剐蹭卡滞。

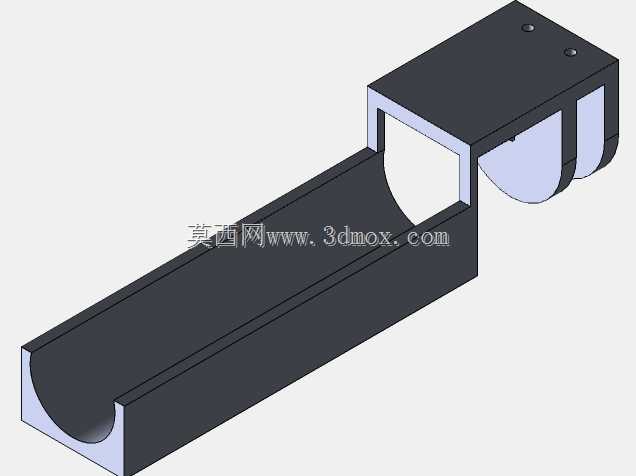

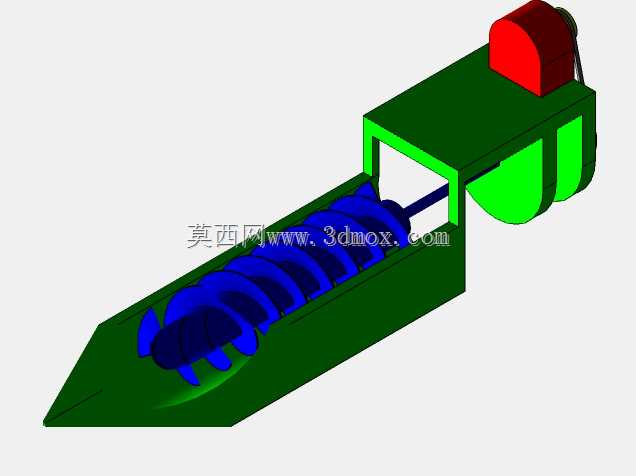

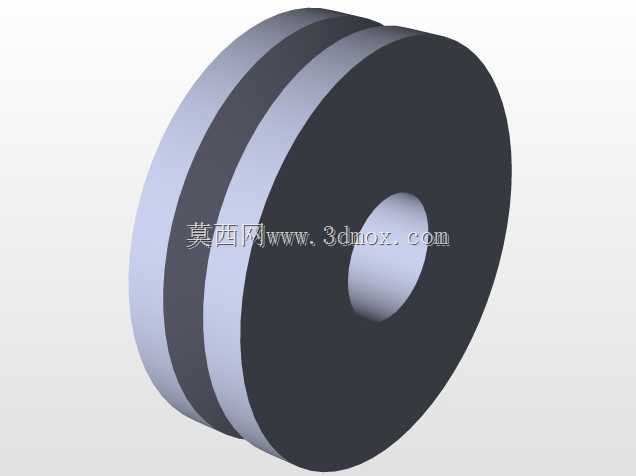

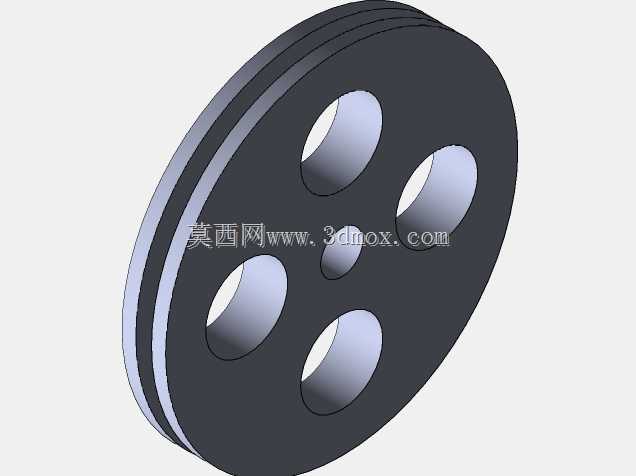

设备整体采用卧式布置结构，进水端为收缩式导水结构，可引导来水平顺进入螺杆做功段，减少进水口的水力损失；出水端为扩压式流道，可回收部分出水动能，提升整体能量转换效率。驱动端设置密封结构与轴承支撑位，密封组件采用接触式机械密封搭配挡水环的组合形式，防止高压水体沿转轴泄漏进入轴承腔，轴承选型需兼顾径向载荷与轴向载荷，抵消水流推动螺杆产生的轴向推力。上部的壳体护罩为焊接式结构，既作为流道的承压外壁，也为上部安装的传动、发电组件提供安装基准，护罩上预留的安装孔位可直接与基础支架连接，安装时需保证整体水平度偏差不超过千分之一，避免螺杆运转过程中出现偏磨。

建模过程中对螺杆叶片做了等厚处理，兼顾加工可行性与结构强度，壳体壁厚根据承压等级做了对应加强，在流道转折处设置圆角过渡，减少应力集中与水力损失。整体安装边界需预留进水侧管道连接空间、出水侧泄水通道空间，以及上部组件的检修操作空间，日常维护仅需定期检查轴承润滑状态与密封件磨损情况，相比其他类型水轮机运维成本更低，适合偏远无电网区域的独立供电场景，也可用于现有输水系统的余压能量回收，降低输水过程的能源损耗。
