SolidWorks实践用贯流式水轮机结构

项目分类:3D模型 发布时间:2021-10-12 ID:317208
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构
  • SolidWorks实践用贯流式水轮机结构

在小型水力发电、教学实训以及流体机械原理验证场景中,贯流式水轮机是适配低水头大流量工况的核心能量转换设备,本次呈现的结构可直接用于SolidWorks环境下的装配实践、干涉检查以及流体域前置建模参考。从实际应用来看,这类贯流结构常部署在农村小型水电站、河道梯级能量回收点位,相比混流式结构,它的流道顺直,水流轴向贯穿转轮,水力损失更小,在1-25米水头区间的能量转换效率优势明显,也常被用作高校能源与动力工程专业的水力机械拆装实训教具。

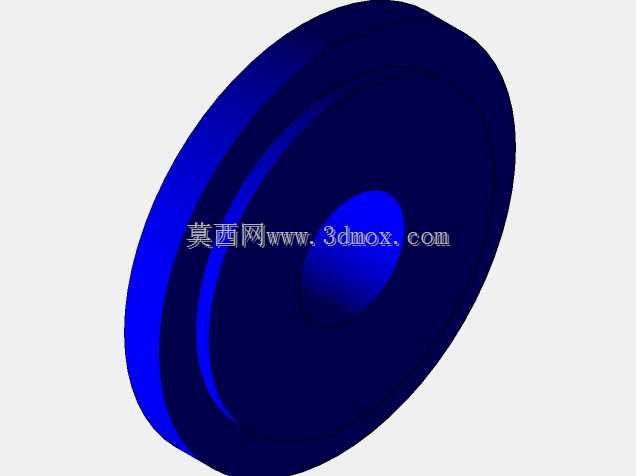

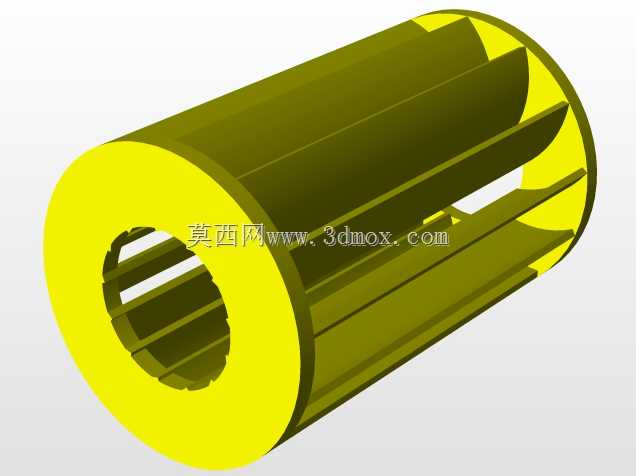

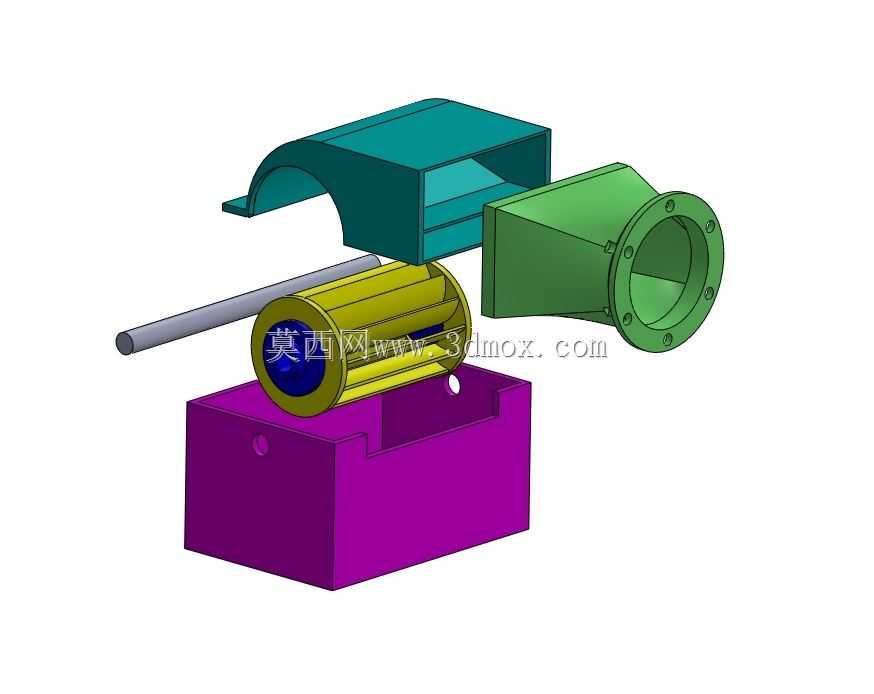

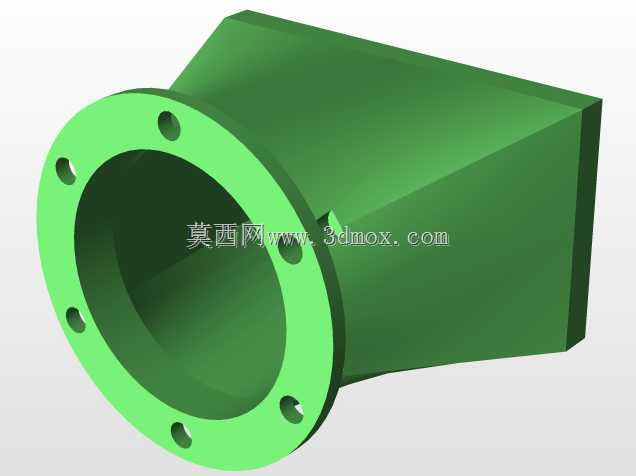

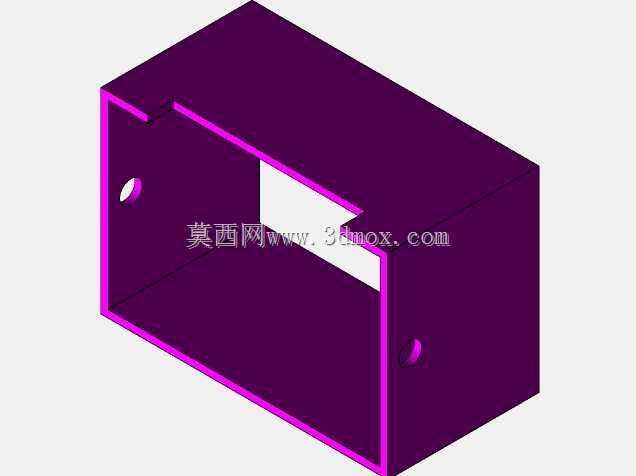

从功能特性上拆解,整套结构分为进水导水段、转轮做功段、尾水扩散段以及支撑基座四个核心部分,进水段的渐扩型流道可以将上游来水的动能均匀导向转轮叶片,避免局部流速过高造成的空蚀风险;转轮采用轴流式叶片布置,叶片与轮毂的配合角度经过适配,能保证水流冲击时的力矩输出平稳,配套的主轴贯穿转轮中心,两端预留的轴段可直接匹配轴承座与后续的发电单元连接位;尾水段的渐扩结构可以回收转轮出口的剩余动能,进一步提升整机的能量利用率,下方的紫色基座承担整机承重与安装定位功能,基座上预留的安装孔位可直接与混凝土基础或者钢制支架通过螺栓紧固,安装时需要保证主轴的水平度偏差控制在0.2mm/m以内,避免运行时出现偏磨振动。

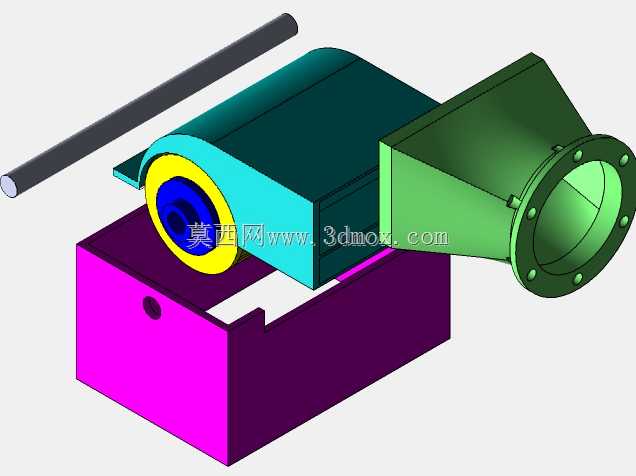

设计思路上完全遵循贯流式水轮机的实际工程逻辑,没有做过度简化,各部件的装配关系完全还原真实设备的配合要求:进水壳体与尾水壳体通过法兰面的螺栓孔定位对接,转轮与主轴采用键连接传递扭矩,上部的护罩结构覆盖转轮上部区域,既可以防止运行时杂物卷入流道,也能起到安全防护作用,避免运维人员误触转动部件。建模时各部件的安装边界清晰,法兰连接面的螺栓孔分布、主轴的伸出长度、基座的安装孔间距都按照小型实训级水轮机的实际尺寸比例设置,使用者在装配练习时可以直接参照真实设备的装配工序,先完成基座与主轴转轮组件的定位,再依次对接进水段、尾水段壳体,最后安装上部护罩,整个装配过程可以完整练习同轴度配合、法兰面对齐、紧固件阵列等SolidWorks常用建模与装配操作。

需要注意的是,这类结构在实际选型应用时,要根据现场的水头高度、流量参数调整转轮叶片的安装角度与流道通径,本套结构的尺寸比例适配教学实践场景,若要用于实际工程设计,还需要结合CFD流体仿真结果对叶片型线做进一步优化,验证不同工况下的压力分布与空蚀余量,保证设备长期运行的稳定性。
