多层抽拉式家用晾晒置物架结构设计

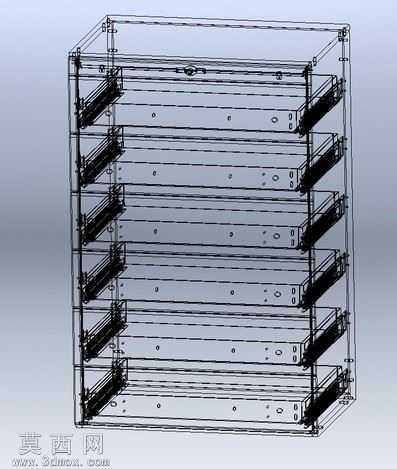

本作品为多层抽拉式晾晒置物架的三维结构设计，建模阶段采用SolidWorks软件完成全参数化建模，整体采用规整的长方体框架式结构，通过自顶向下的设计思路先确定整体外轮廓尺寸，再逐层拆分内部构件，保证各层抽拉组件与外框架的装配公差控制在合理范围内，避免出现干涉卡顿的问题。模型构建过程中，先绘制外框架的侧视基准草图，通过拉伸命令生成左右两侧的竖向支撑立板，再通过线性阵列命令生成等间距分布的层板支撑导轨，每一层的抽拉托架都单独绘制草图，通过两侧的滑动卡扣结构与框架导轨配合，实现顺畅的抽拉开合效果，每一层托架都预留了均匀分布的透气孔位，既可以减轻整体结构重量，也能保证晾晒过程中的空气流通，提升晾晒效率。材质设定上，框架主体选用硬质铝合金材质，表面做阳极氧化磨砂处理，兼顾结构强度与防锈耐潮的使用需求，抽拉托架选用食品级PP塑料材质，边缘做圆角钝化处理，避免日常使用中出现磕碰划伤的问题，导轨配合处添加自润滑耐磨材质衬垫，降低长期抽拉使用的磨损量，延长产品使用寿命。结构设计上采用六层等间距布局，每层抽拉托架都设置了独立的限位结构，完全拉出时不会出现滑脱掉落的问题，框架背部预留了壁挂安装孔位，既可以放置在台面作为多层置物架使用，也可以通过膨胀螺丝固定在墙面作为壁挂晾晒架使用，充分利用垂直空间，适配小户型阳台、卫生间等狭小空间的使用需求。建模过程中对所有装配配合都做了干涉检查，验证各层抽拉运动过程中无构件碰撞，所有连接孔位、安装位都做了标准化参数设定，可直接对接后续的工程图导出与生产开模流程，整体结构简洁实用，没有多余的冗余构件，在保证结构稳定性的前提下尽可能压缩生产成本，兼顾实用性与经济性。
