带安装支架的重载万向滚轮结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:317228
  • 带安装支架的重载万向滚轮结构设计
  • 带安装支架的重载万向滚轮结构设计
  • 带安装支架的重载万向滚轮结构设计
  • 带安装支架的重载万向滚轮结构设计
  • 带安装支架的重载万向滚轮结构设计
  • 带安装支架的重载万向滚轮结构设计

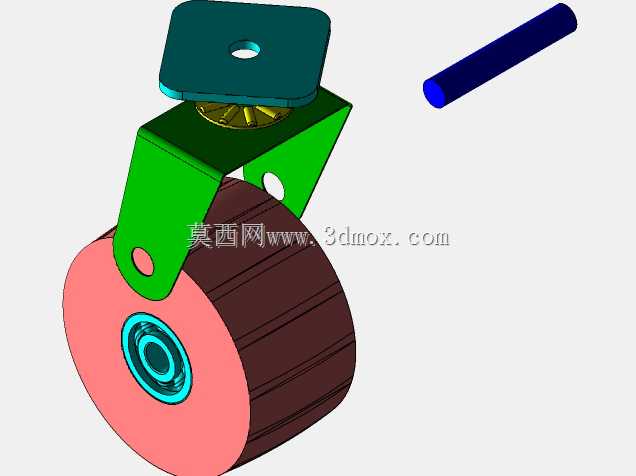

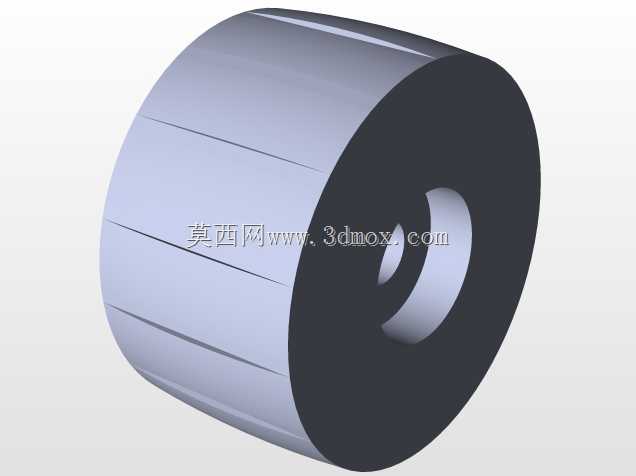

这款万向滚轮的结构设计,核心围绕工业场景下的设备移位需求展开,日常在车间周转台车、轻型自动化设备机架、商用展具、仓储货架的移动支撑场景中都能见到这类部件的身影,它的核心作用是在承载设备自重与上部载荷的同时,实现水平面内任意方向的转向移动,降低设备移位时的人力消耗,也能避免设备硬底脚直接摩擦地面造成地坪损伤。从结构拆分来看,整套部件分为顶部安装法兰、转向回转结构、轮架支撑臂、滚轮主体、轮轴几个核心部分,顶部的方形安装板预留了螺栓安装孔,可直接通过紧固件与设备底部的安装面贴合固定,安装板下方内置了回转支承结构,能够实现360度水平方向的自由回转,转向时不会出现卡滞,轮架采用双侧支撑的折弯结构,两侧臂板预留同轴的轮轴安装孔,轮轴贯穿滚轮中心后与两侧臂板固定,保证滚轮转动时的同轴度,避免偏磨。滚轮主体采用外层高弹耐磨材质、内层刚性轮毂的复合结构,外层材质可在不平整地面起到缓冲作用,降低移动过程中的颠簸震动,内层轮毂搭配轴承结构,减少轮轴转动时的摩擦阻力,推动设备时更加省力。设计过程中优先考虑了安装边界的适配性,顶部安装板的孔位间距符合通用设备底部的安装尺寸规范,轮架的回转半径经过校核,转向时轮体不会与设备底部的突出结构发生干涉,滚轮的宽度与直径匹配对应载荷等级的承重需求,在额定载荷下不会出现轮体变形、回转卡滞的问题。实际应用中,这类万向轮常与定向轮搭配使用,在设备底部对称布置,既保证直行时的方向稳定性,又能在转向时灵活调整行进方向,轮架上预留的限位结构还可根据需求加装刹车组件,实现设备到位后的位置固定,避免作业过程中设备出现滑移。建模过程中对各个配合面的公差做了预留,回转结构的配合间隙控制在合理范围,既不会因间隙过大出现转向晃量,也不会因间隙过小导致转动卡涩,轮轴与轮毂轴承的配合采用基孔制公差,保证装配时的顺畅度,同时避免长期使用后出现轮轴松旷的问题。
