重载方顶定向工业脚轮结构设计

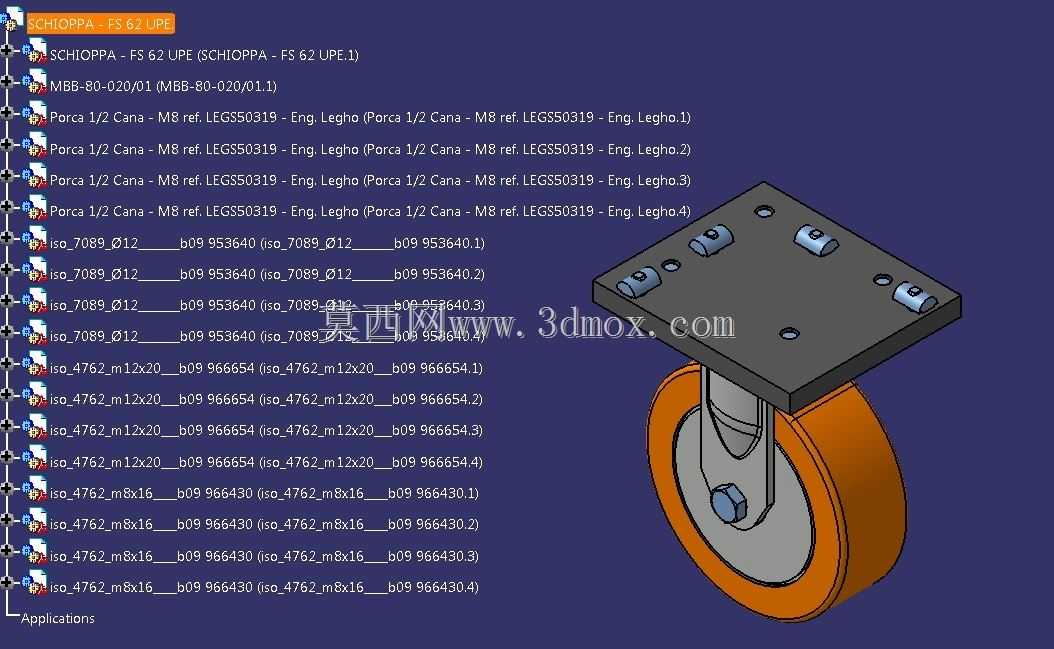

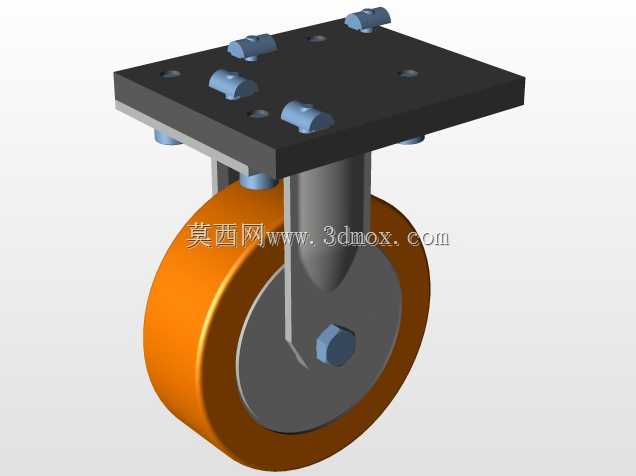

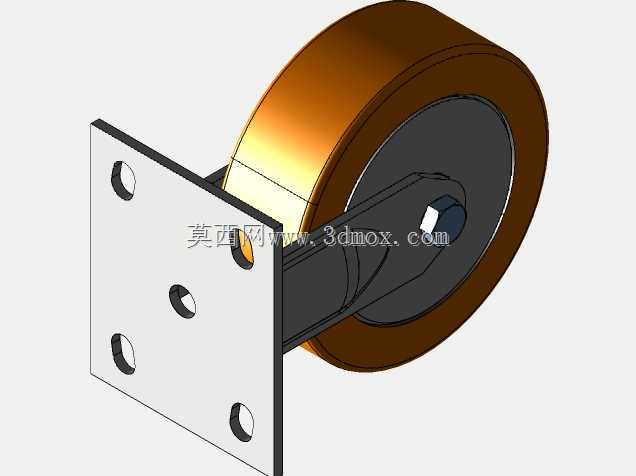

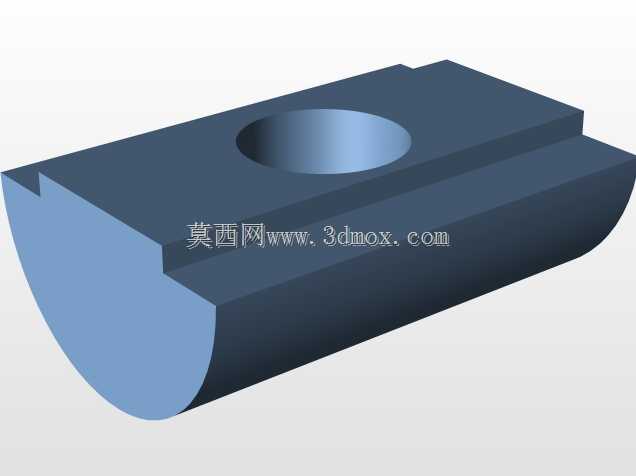

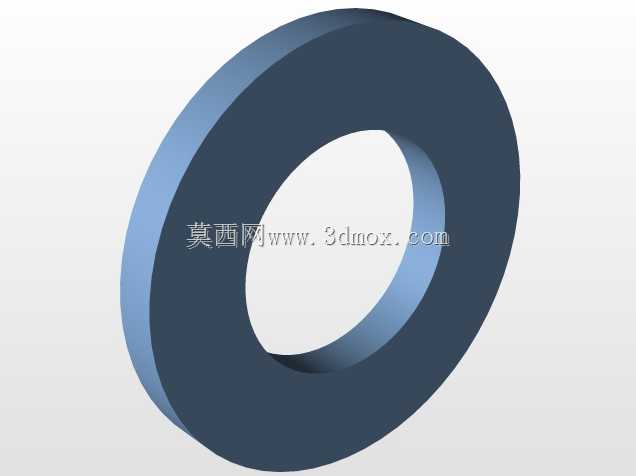

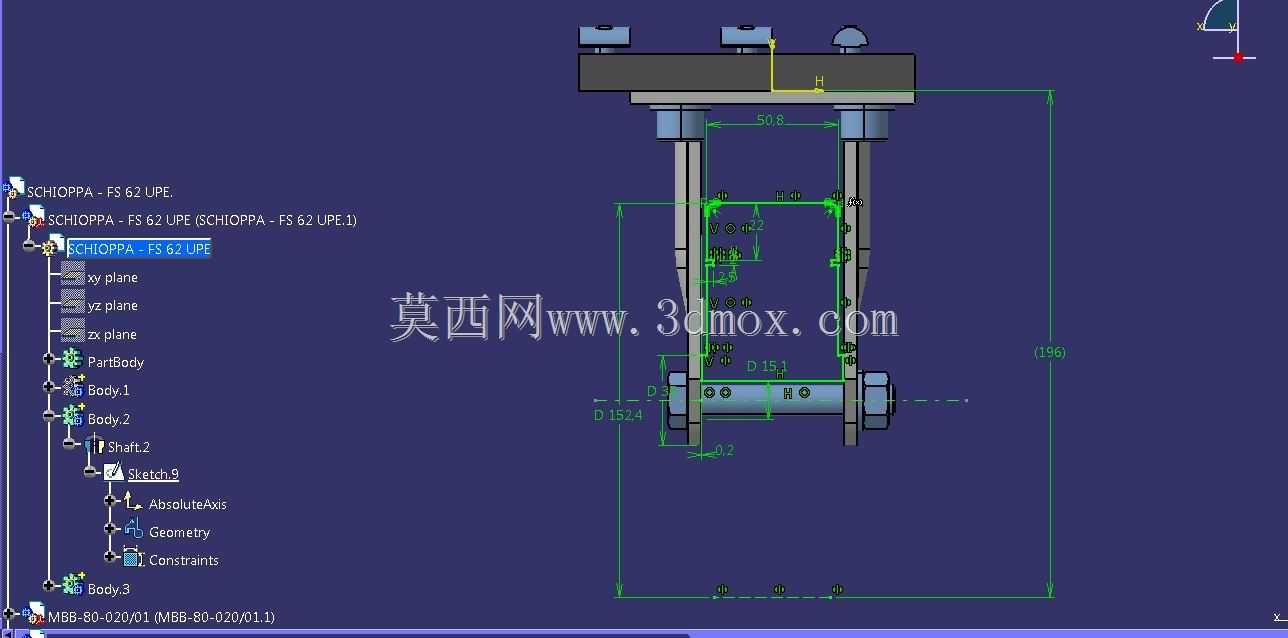

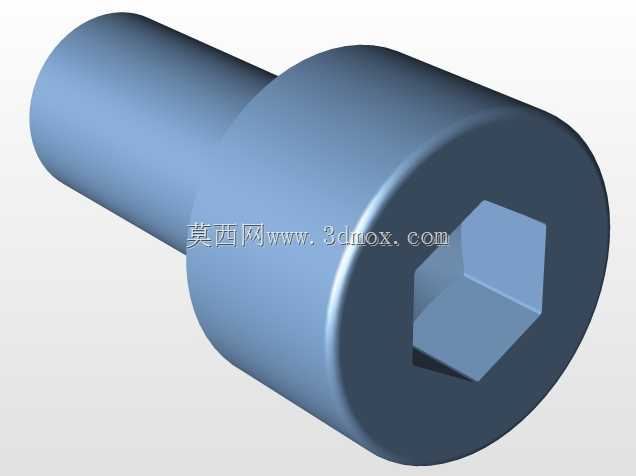

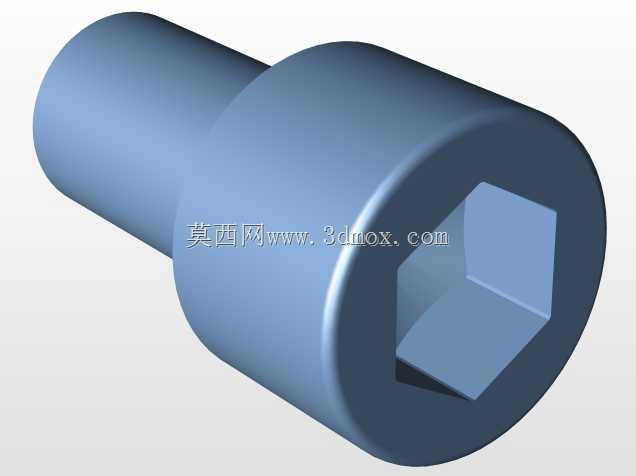

这款定向脚轮的结构设计，首先要匹配车间重载转运设备的实际使用需求，常见于重型工具柜、固定式工装台、重型物料周转架、生产线旁固定工位的承载底座，区别于万向脚轮的转向功能，定向款的核心作用是在预设直线行进路径上提供稳定承载，避免设备在定点作业时出现不必要的滑移偏移。从结构组成来看，顶部采用方形安装法兰板，板上预留的安装孔位适配常见的设备底座安装间距，法兰板下方通过铆接结构连接轮架主体，轮架采用双侧支撑的叉形结构，这种结构相比单侧悬臂轮架，在承受偏载载荷时的抗形变能力更强，不会因为长期单侧受力出现轮架外撇、轮轴卡滞的问题。轮体部分采用聚氨酯包胶结构，外层的橙色聚氨酯材质硬度控制在邵氏85A左右，既可以保证在水泥地面、环氧地坪上行走时不会压伤地面涂层，又能提供足够的滚动摩擦力，避免设备启停时出现打滑，内层的铸铁轮芯可以提升轮体整体的径向承载能力，不会因为长期重载出现轮体压扁、形变失圆的问题。轮轴与轮架之间采用轴套配合，没有额外设置滚动轴承，这种设计适配中低速、短距离转运的使用场景，维护成本更低，不需要定期补充润滑脂，在多粉尘的车间环境下也不会因为粉尘进入轴承出现卡滞。设计过程中首先要确定安装边界，方形法兰的边长尺寸要适配常见的设备底部安装梁宽度，避免法兰尺寸过大超出设备底座轮廓，或是尺寸过小导致安装孔位无法对齐；法兰板的厚度要根据额定载荷做强度校核，保证在承受额定冲击载荷时不会出现板面弯折，安装孔采用沉孔设计，装配后螺栓头不会突出法兰板面，保证法兰与设备底座面完全贴合，不会出现局部点接触导致的应力集中。轮架的叉臂间距要匹配轮体宽度，预留0.5-1mm的装配间隙，既不会因为间隙过小导致轮体转动时与叉臂摩擦，也不会因为间隙过大导致轮体在行进中出现左右窜动。轮体直径的选择兼顾了越障能力与安装高度，小直径轮虽然整体安装高度更低，但越障能力差，在地面有焊缝、细小杂物时容易卡滞，大直径轮越障能力好但会抬升设备整体重心，降低设备放置的稳定性，这款轮的直径尺寸平衡了两方面需求，在常规车间地面环境下可以顺畅通过常见的地面接缝、薄型障碍物，同时不会让设备重心过高影响稳定性。实际使用中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，在设备底座的两个固定侧安装定向轮，另一侧安装带刹车的万向轮，既可以保证设备直线推行时的方向稳定性，又能在需要转向时通过万向轮灵活调整方向，定点作业时通过万向轮的刹车结构锁定位置，定向轮本身不需要额外设置刹车结构，因为其行进方向固定，配合万向轮刹车就可以实现整机的位置锁定。建模过程中要注意各个配合件的公差匹配，轮轴与轮芯内孔的配合采用间隙配合，保证轮体可以顺畅转动，轮轴与轮架叉臂的配合采用过盈配合，避免轮轴在使用过程中出现转动、窜出的问题；顶部法兰与轮架的连接位置要做圆角过渡，避免应力集中导致长期受力后出现连接部位断裂。包胶层与铸铁轮芯之间要考虑粘接结构，轮芯外圆预留环形凹槽，让聚氨酯包胶在注塑成型时嵌入凹槽内，避免长期使用后包胶层与轮芯脱层分离。这类脚轮的适用场景还包括固定式焊接工装架、重型仓储货架的底部辅助移动结构，在设备需要定期移位调整工位时，不需要额外调用吊装设备，只需要人工推动就可以完成位置调整，到位后依靠脚轮的支撑稳定放置，相比固定式支撑脚，不需要反复调整支撑高度，移位操作更加便捷。
