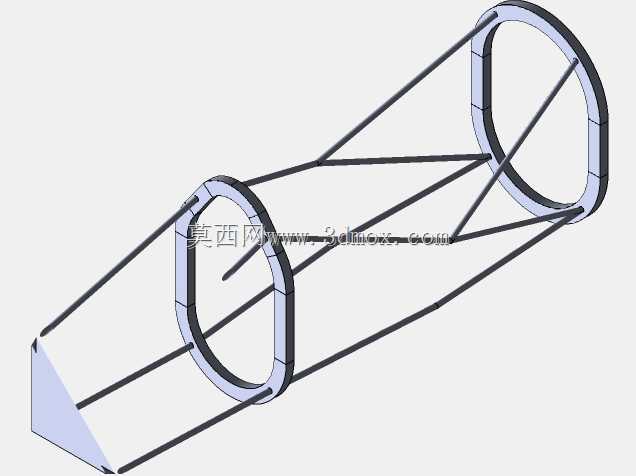

C130运输机发动机安装支撑桁架结构

该支撑结构是C-130运输机动力系统的核心承力安装构件，主要承担发动机与机翼/机身连接段的载荷传递作用，在实际航空应用场景中，需要同时承受发动机工作产生的静推力、振动载荷，以及飞行过程中气动载荷、机动过载带来的复合作用力，是保障动力系统可靠固定的关键结构件。从结构设计思路来看，该支撑采用空间桁架式构型，两端设置环形安装法兰，分别对接发动机机匣安装边与机身/机翼侧的对接接口，中间通过多根空间布置的承力杆件连接两端法兰，这种构型在保证足够结构强度与刚度的前提下，能够最大程度降低结构自重，符合航空装备轻量化设计的核心要求。两端的环形法兰上预留有标准的安装孔位，可与对应接口的螺栓孔位精准匹配，安装时需保证两端法兰的同轴度公差在设计允许范围内，避免发动机安装后出现附加安装应力，影响动力系统的运行稳定性。中间的承力杆件采用空间三角形稳定构型布置，每根杆件的走向都经过载荷路径优化，能够将发动机工作时产生的各个方向的载荷均匀分散传递到对接基体上，避免局部应力集中导致的结构失效。在实际使用场景中，该支撑结构不仅要传递轴向推力，还要承受发动机运转时产生的扭转振动、侧向载荷，以及飞行过程中气流扰动带来的交变载荷，因此杆件与法兰的连接节点均采用刚性连接设计，保证整体结构的抗疲劳性能。从安装边界来看，该支撑的整体长度适配C-130发动机短舱的内部安装空间，两端环形法兰的直径分别匹配发动机机匣安装端与机体对接端的尺寸，不会与短舱内的管线、附件等周边部件产生干涉，安装后可在支撑桁架的杆件间隙中布置燃油管路、控制线缆、引气管路等附属系统，充分利用结构内部的剩余空间。设计过程中需要重点校核不同工况下的结构变形量，确保在最大推力、最大机动过载等极限工况下，支撑结构的变形量不会超出发动机安装的同轴度要求，避免因结构变形导致发动机运转时出现额外的振动，影响动力系统的使用寿命与飞行安全。同时桁架式的开放结构也有利于发动机工作时的散热，避免支撑结构周边出现热量积聚，降低高温对结构材料力学性能的影响。
