双发涡桨民用支线运输飞机结构设计

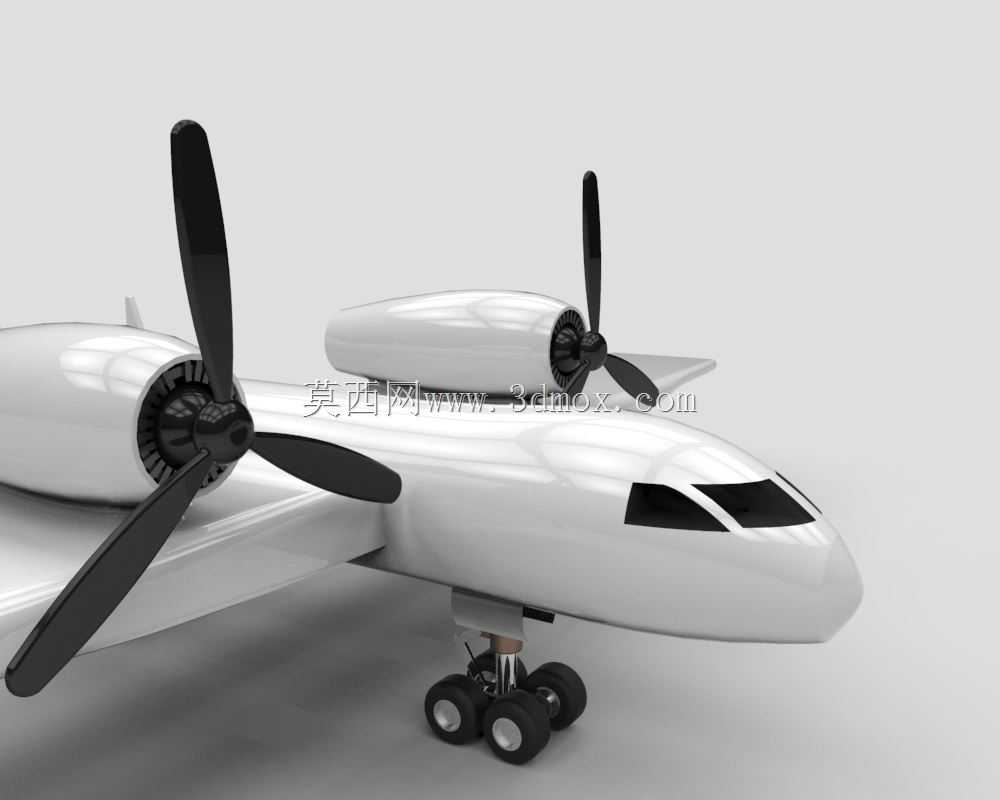

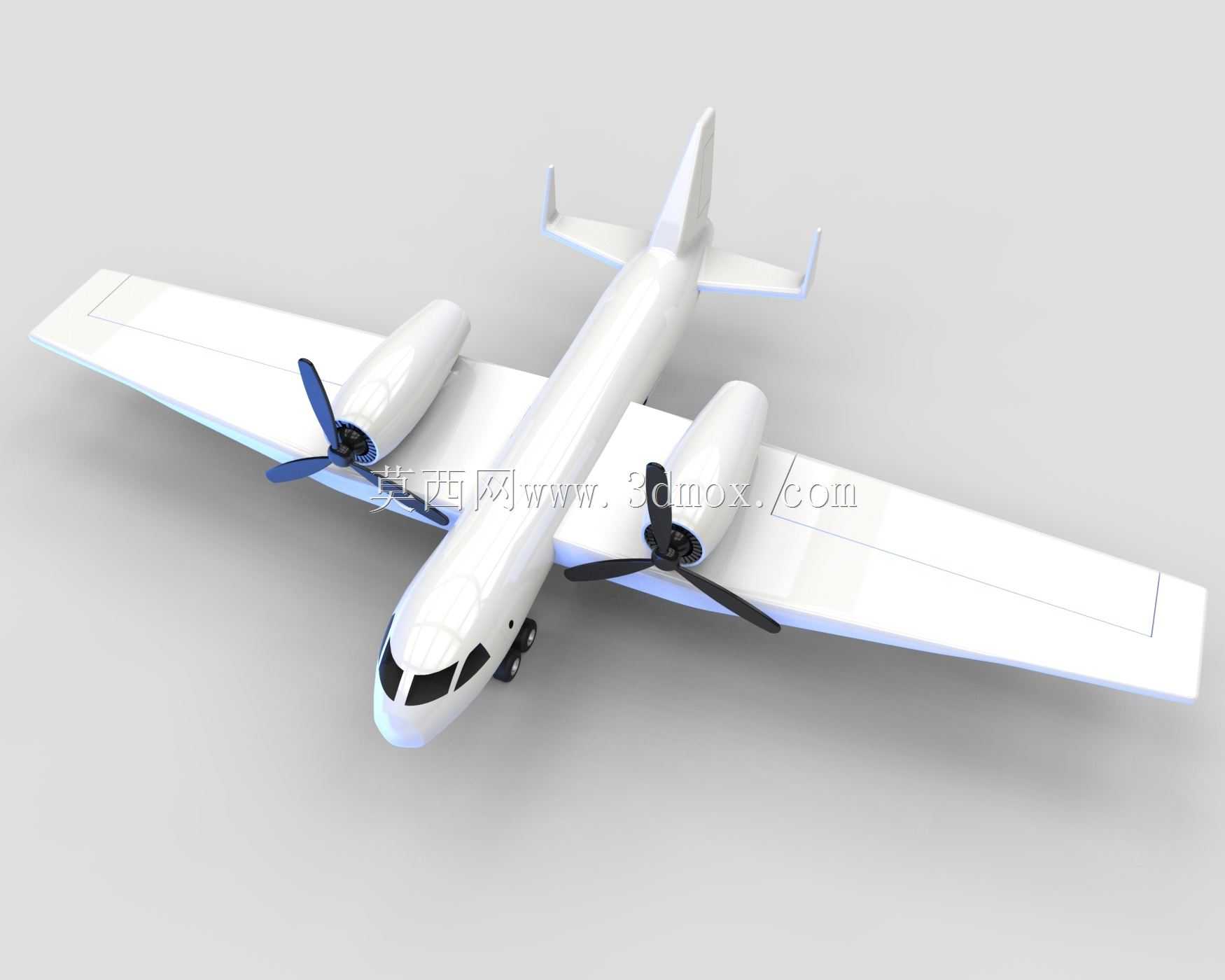

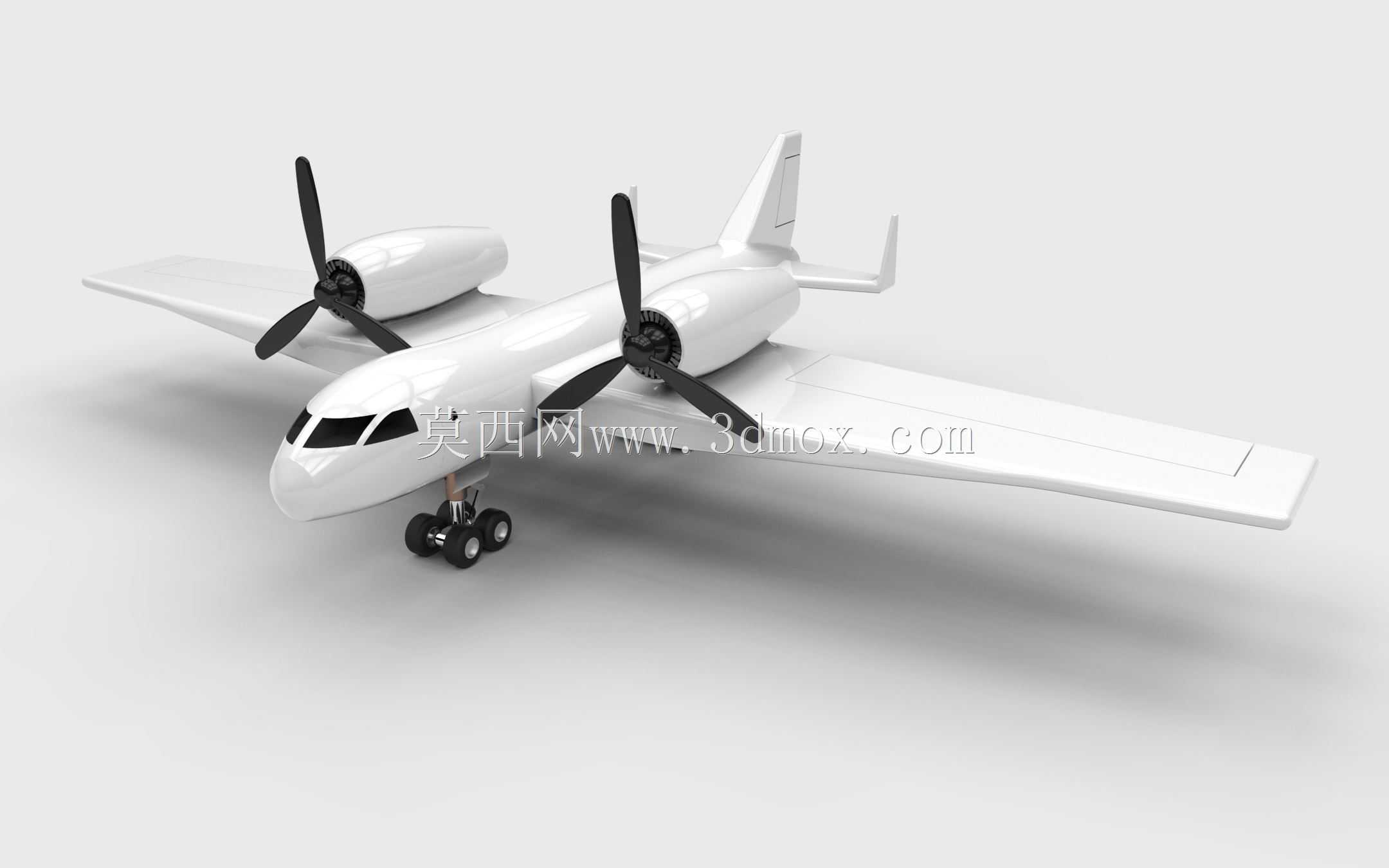

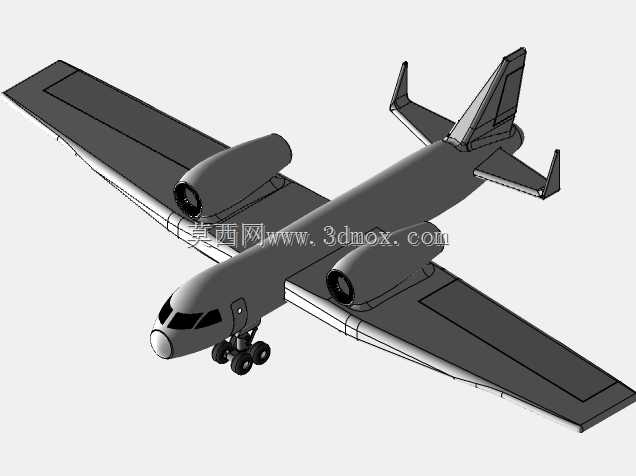

这款双发涡桨飞行器的结构设计，核心面向短程支线客货运输、通用航空作业场景，可适配复杂地形下的短途通勤、偏远地区物资投送、低空农林作业等多元使用需求，在通航领域具备较高的场景适配性。从整体布局来看，模型采用常规下单翼搭配高置水平尾翼的气动布局，两台涡桨动力舱对称布置于机翼中段上方位置，这种布局能有效降低地面砂石被螺旋桨气流吸入的风险，适配非铺装跑道的起降需求，同时缩短起落架结构长度，降低整机地面维护的操作高度。机身主体采用等截面圆筒型增压舱段设计，前段为流线型雷达罩与驾驶舱区域，风挡采用多块式曲面玻璃布局，兼顾飞行员前向与侧向视野需求，机身下部预留起落架舱收纳空间，前三点式起落架采用双轮前起落架搭配单轮主起落架的配置，前起落架带有转向机构可实现地面滑行转向，主起落架配备缓冲支柱结构，可吸收着陆阶段的冲击载荷，起落架的收放机构预留完整的运动干涉校核空间，在建模阶段已完成全行程收放的运动仿真验证，避免结构干涉问题。机翼采用大展弦比平直翼设计，翼型选用低速高升力翼型，可在较低的起降速度下获得足够升力，缩短起降滑跑距离，机翼后缘预留襟翼、副翼的安装铰接位，襟翼采用分段式设计，可在起降阶段向下偏转提升低速升力，副翼布置于机翼外段，通过舵面偏转实现滚转姿态控制。尾翼部分采用垂直安定面与背鳍整合的设计，提升高速航向稳定性，水平尾翼布置于垂直安定面中段位置，避开机翼下洗气流的干扰区域，保证俯仰操纵的效率。动力系统部分，螺旋桨采用四叶等速螺旋桨设计，桨叶翼型经过气动优化，可在不同飞行转速下保持较高的推进效率，动力舱与机翼的连接结构采用整流罩过渡，降低飞行过程中的干扰阻力。整机的外形尺寸边界严格按照真实支线涡桨飞机的比例缩放设计，机身长度、翼展、机高的比例符合航空设计规范，各部件的安装间隙、维护开口位置均参考实际通航飞机的维护需求预留，例如机身侧面预留客舱舱门、行李舱门的安装位置，机翼表面预留检查口盖的定位标记，动力舱段预留发动机维护的快拆口结构，可直接用于结构教学演示、气动仿真分析的基础模型使用，也可作为通航领域概念方案设计的结构参考基底，帮助设计人员快速完成总体布局的迭代调整，减少前期基础建模的重复工作量。
