外置式GTX660与HD7670显卡散热结构

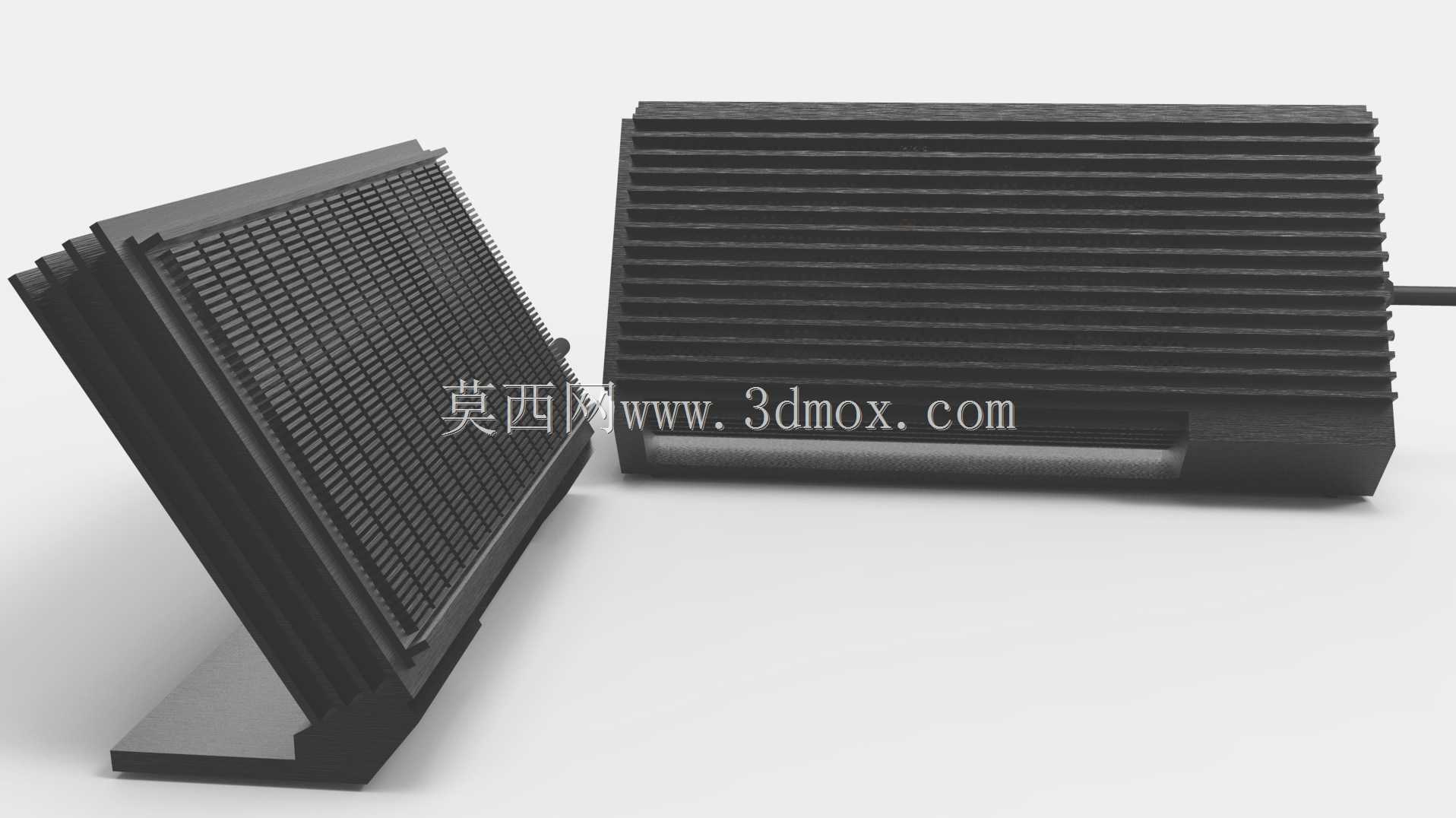

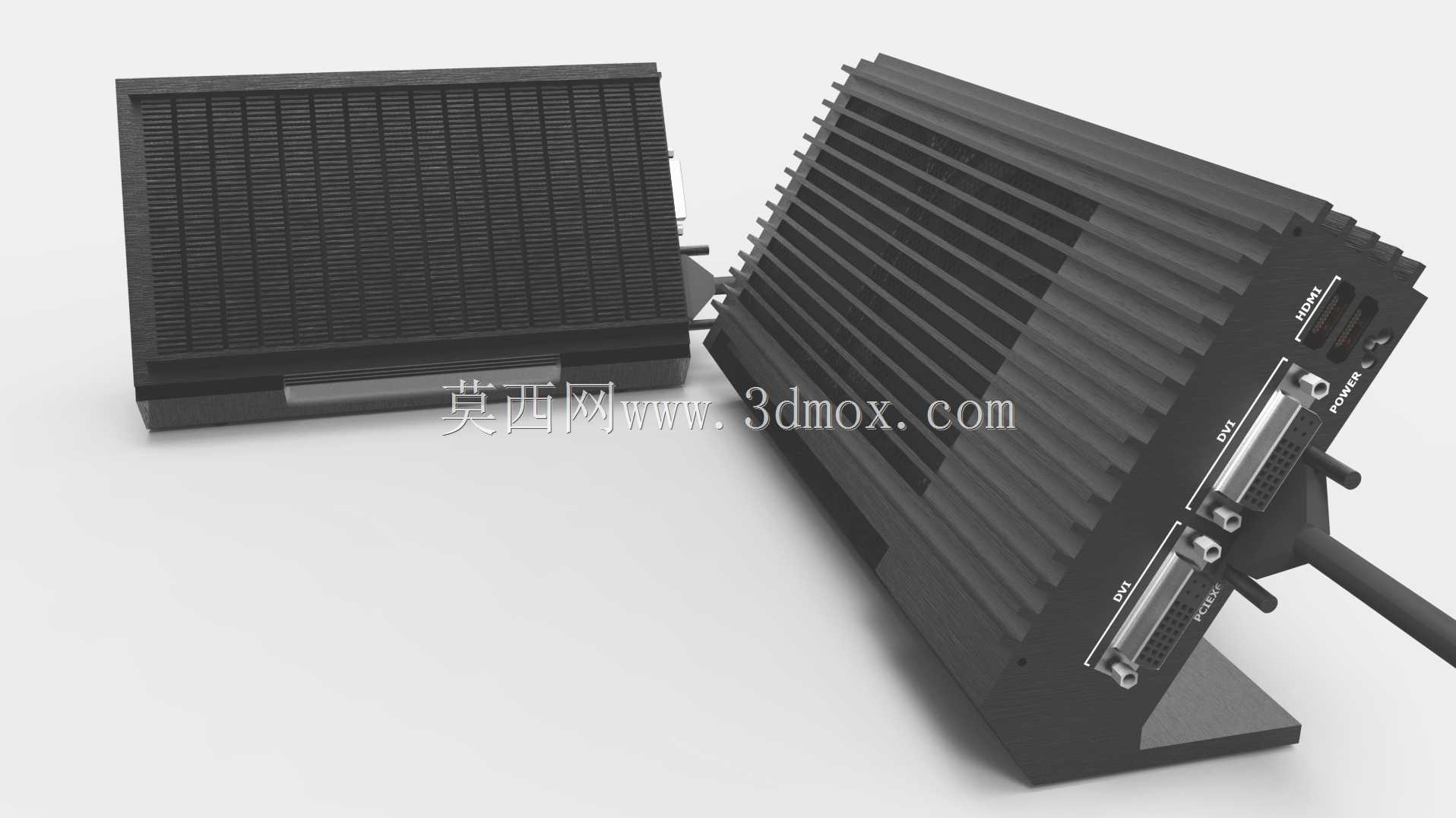

这套外置显卡结构针对桌面级图形输出扩展场景设计，可适配小尺寸机箱、ITX紧凑型主机的图形性能升级需求，解决内置显卡安装空间不足、散热余量受限的实际问题。从结构设计来看，整体采用全包裹式鳍片散热壳体，壳体表面排布等距横向散热格栅，格栅间隙经过气流模拟优化，能够在无额外风扇辅助的被动散热工况下，带走核心运算区域产生的热量，避免核心过热降频影响图形输出稳定性。接口端集中布局视频输出、供电输入接口，接口位置做了凸起式防护筋设计，可减少插拔线材时对接口焊点的侧向冲击力，延长接口使用寿命。安装边界方面，整体壳体采用方正切角造型，底部预留一体式支撑脚，支撑脚高度与桌面放置工况匹配，放置时可保证底部预留通风间隙，避免底面贴合桌面阻挡散热气流；壳体侧边预留固定孔位，既可以直接桌面平放使用，也可通过支架固定在机箱侧壁、桌面支架等位置，适配不同的安装场景。设计过程中优先考虑了硬件兼容性，壳体内部空间预留了核心芯片、显存颗粒、供电模块的安装位，散热鳍片与核心接触区域做了平整化处理，可保证导热介质均匀填充，降低接触热阻。在实际使用场景中，这类外置显卡结构可满足工业控制主机、小型办公主机的图形加速需求，也可用于多屏显示输出场景的扩展，结构上省去了冗余的装饰性结构，所有外形特征均服务于散热、安装、接口防护的实际功能，鳍片厚度与间距经过平衡设计，既保证足够的散热面积，也控制整体重量不会过大，避免长时间放置出现支撑变形。接口排布遵循常用线材插拔习惯，视频接口与供电接口分区域设置，插拔线材时不会出现互相干涉的情况，壳体边角做了小圆弧过渡处理，安装搬运过程中不会划伤操作人员或周边线材。
