异形立式无风扇电脑主机机箱结构设计

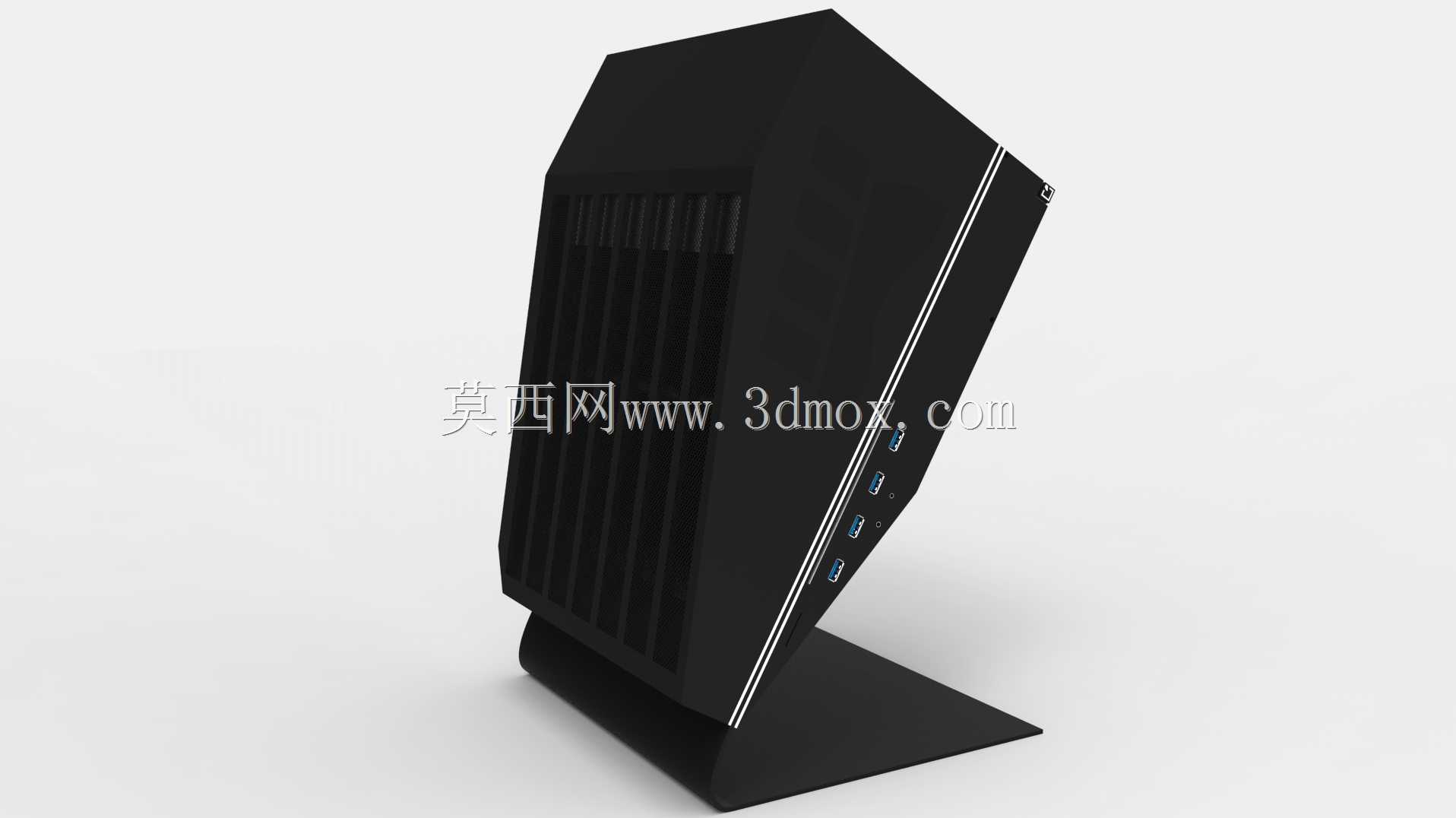

这款异形立式机箱的设计初衷，是探索无风扇被动散热方案在紧凑型桌面计算设备上的落地可能性，区别于常规方正机箱的结构逻辑，整体采用倾斜式立式布局，搭配一体化成型的支撑底座，放置时与桌面形成固定倾角，既能够利用热空气自然上升的物理特性优化被动散热风道，也能通过倾斜角度让前置接口区域更符合用户坐姿下的插拔操作习惯，减少手腕弯折的不适感。从结构功能层面来看，机箱外壳采用多面折边的钣金拼接结构，侧面预留的通风格栅为无风扇状态下的空气自然对流预留了流通通道，不需要额外加装主动散热风扇，就能依靠壳体本身的金属材质传导核心硬件产生的热量，配合格栅形成的烟囱效应完成热量交换，完全规避了风扇运转带来的振动、积尘与噪音问题，适合对运行静音性有高要求的桌面办公、音频制作等场景使用。机箱侧面的接口区域沿倾斜棱边线性排布，预留了多组通用外接接口位，能够满足常规外设的扩展连接需求，接口位置的高度与倾斜角度经过布局优化，用户不需要俯身探到机箱正面或背面，就能在坐姿状态下直视接口位置完成插拔操作，降低了日常使用的操作成本。从安装边界来看，这款机箱的内部空间针对紧凑型硬件做了适配规划，能够兼容指定尺寸的主板与硬件模块，支撑底座的接触面积经过配重优化，放置时的重心落在底座支撑范围内，即使受到轻微的桌面碰撞也不会出现倾翻问题，外壳的折边结构除了造型需求外，也额外提升了钣金壳体的结构强度，不需要额外加装内部加强筋就能满足壳体的抗形变要求。需要注意的是，这款结构方案目前属于探索阶段的设计，壳体的散热面积配比、内部硬件的安装限位结构还有优化空间，使用者可以根据自身选用的硬件功耗、实际摆放场景的空间条件，对外壳格栅密度、内部硬件固定位的位置、底座的支撑角度做针对性调整，在保证被动散热效率的前提下，进一步压缩整体外形尺寸，适配更多狭小桌面的摆放需求。
