立式快开式固液分离过滤罐体结构

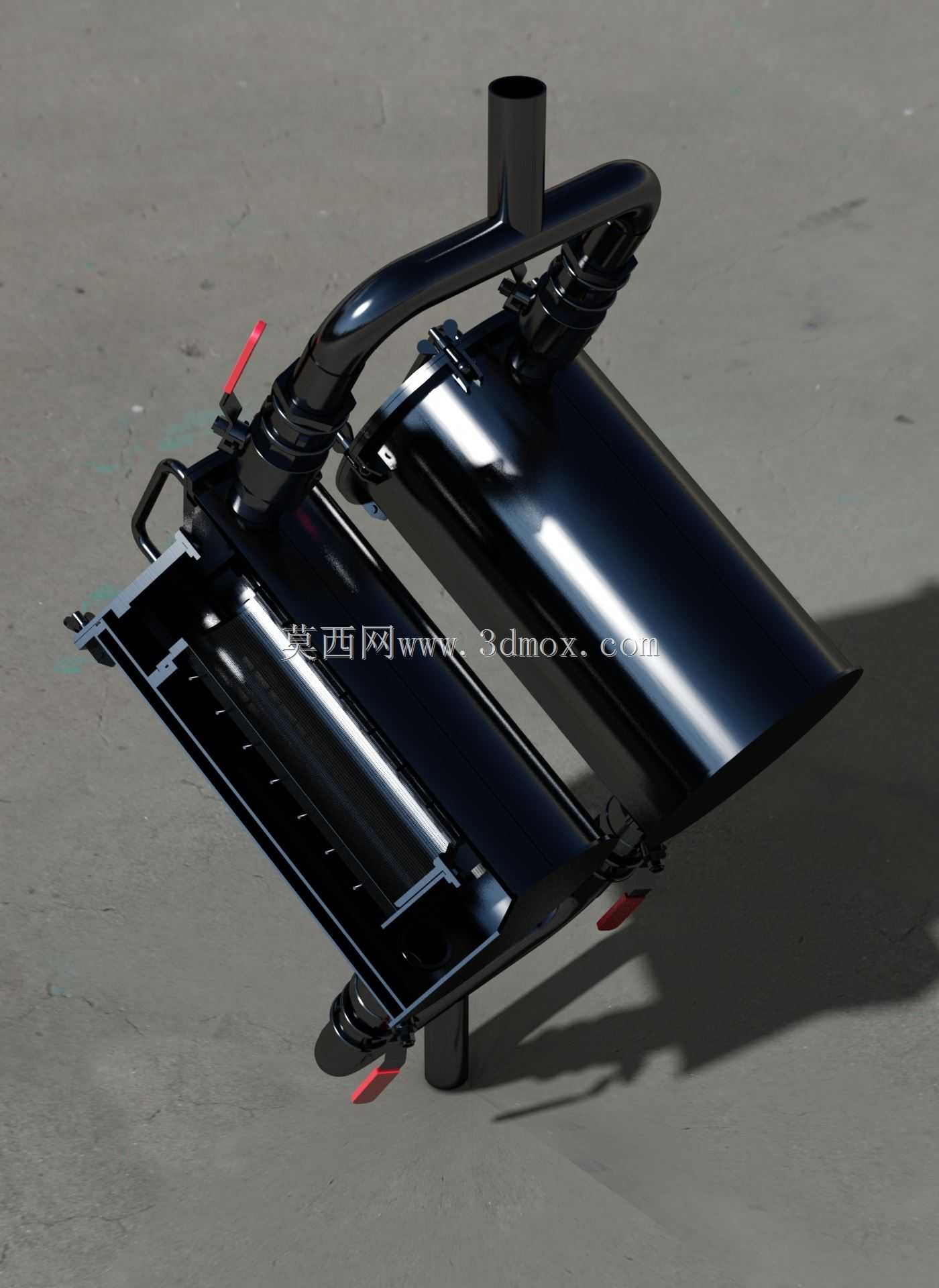

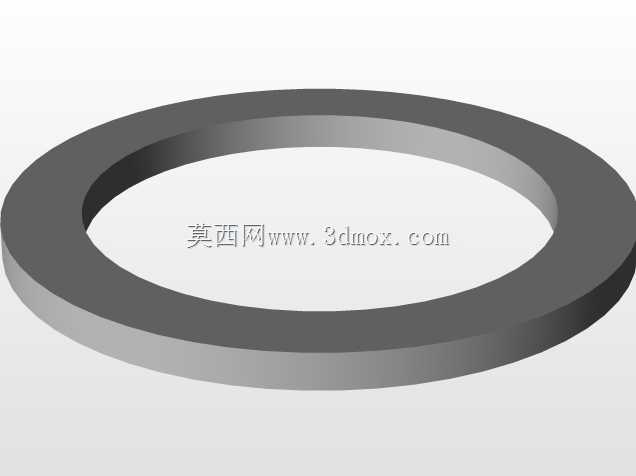

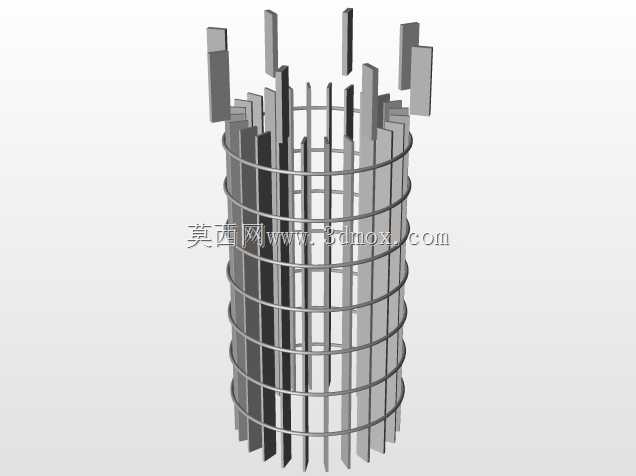

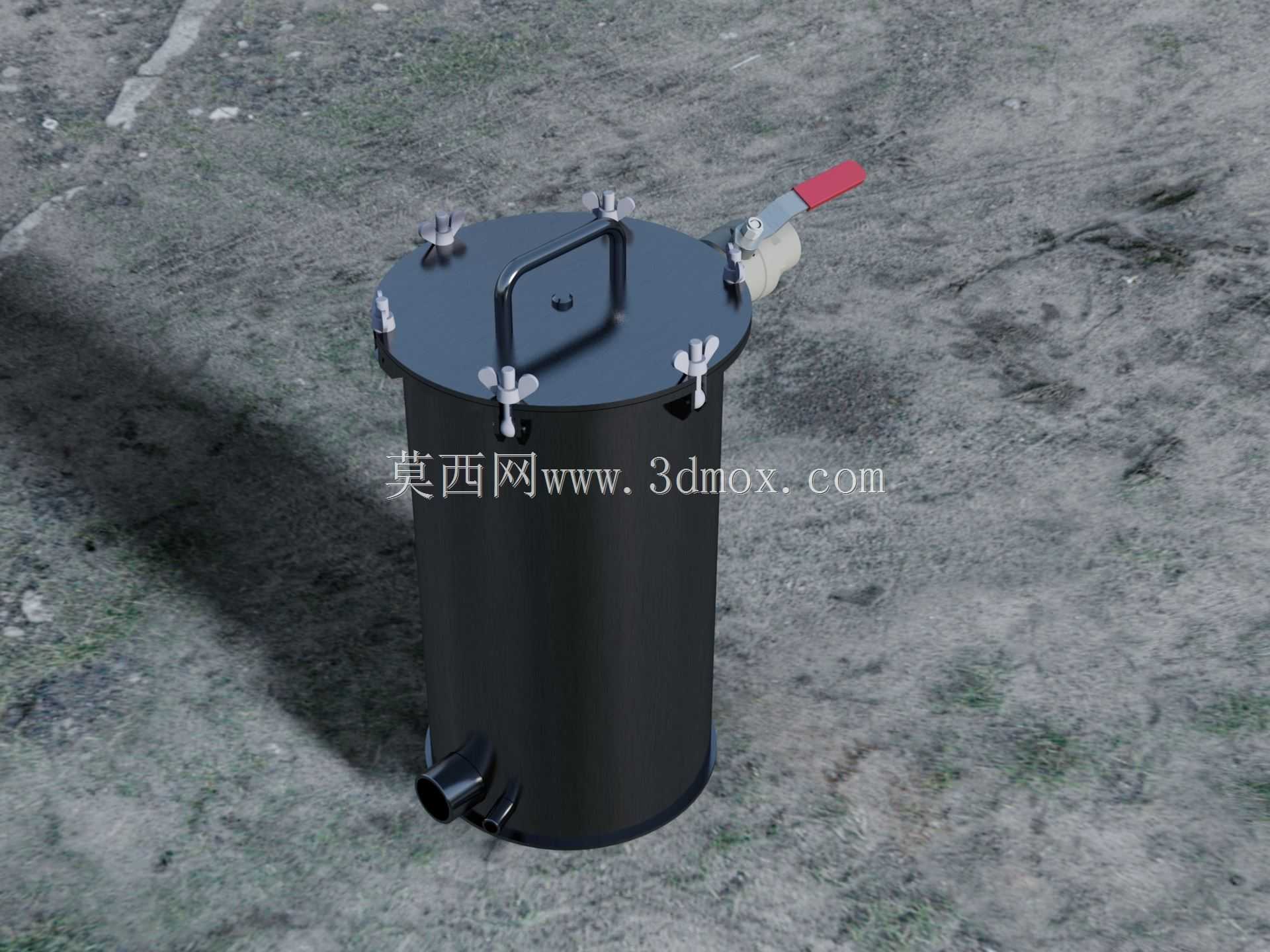

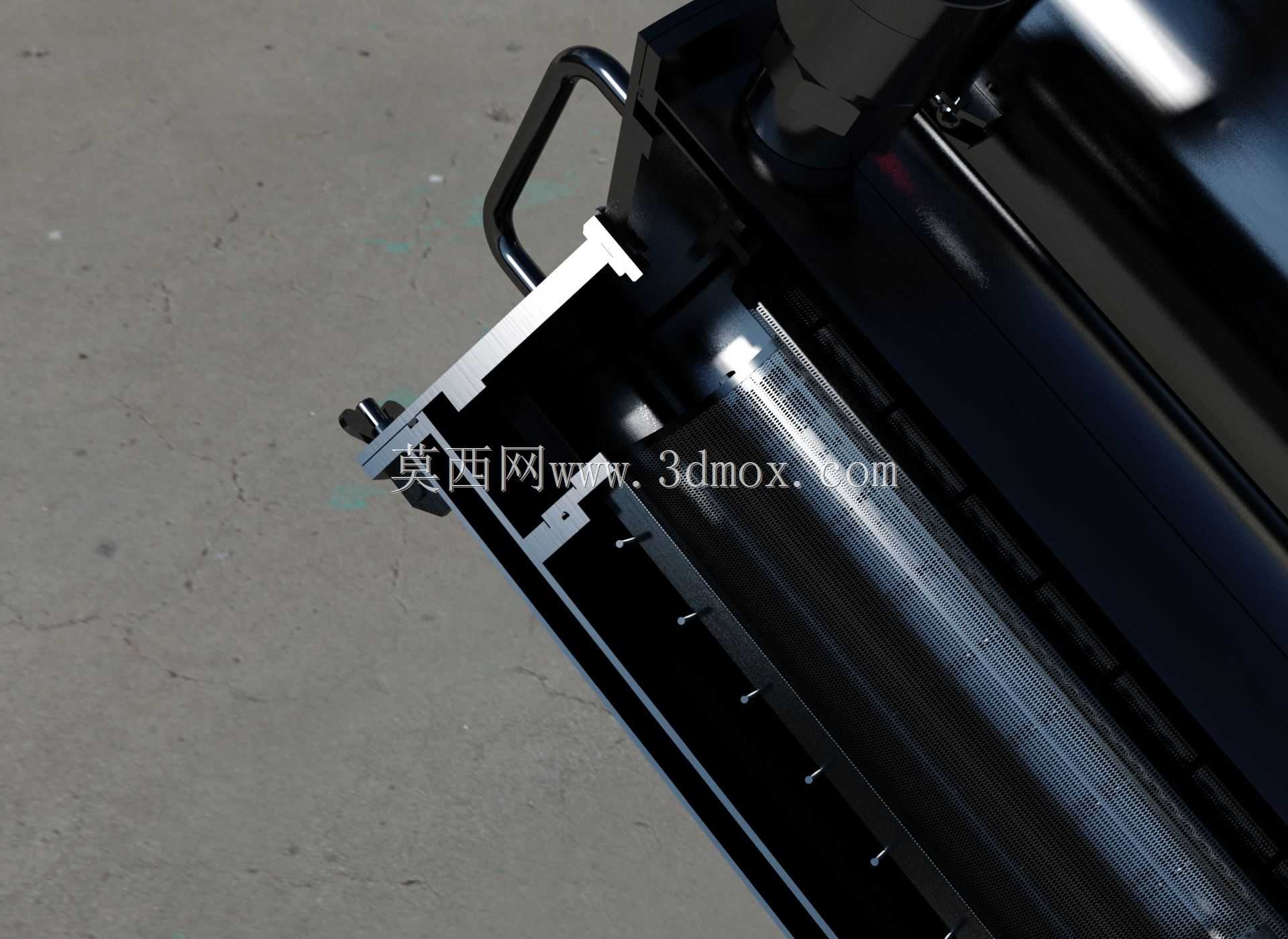

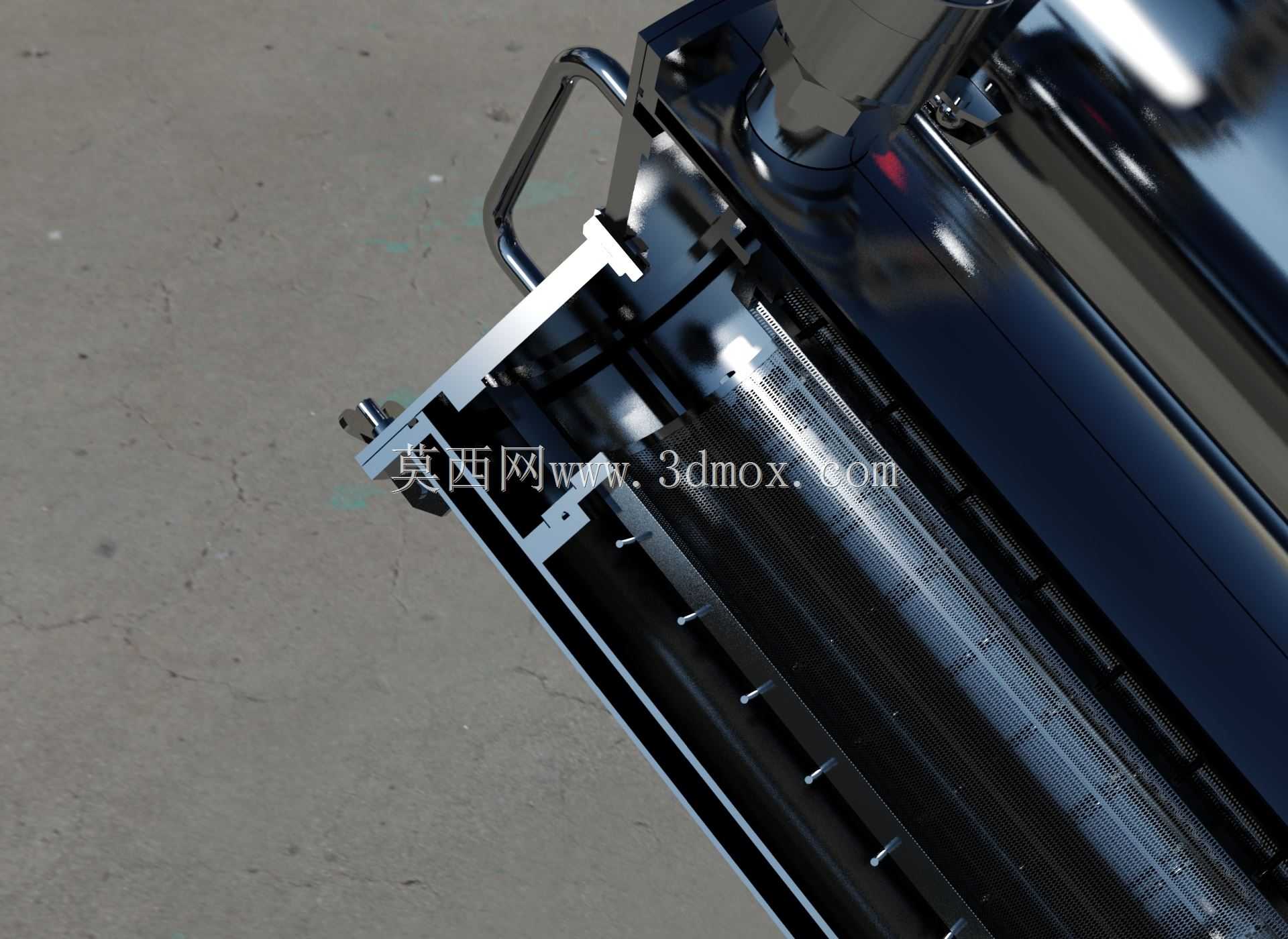

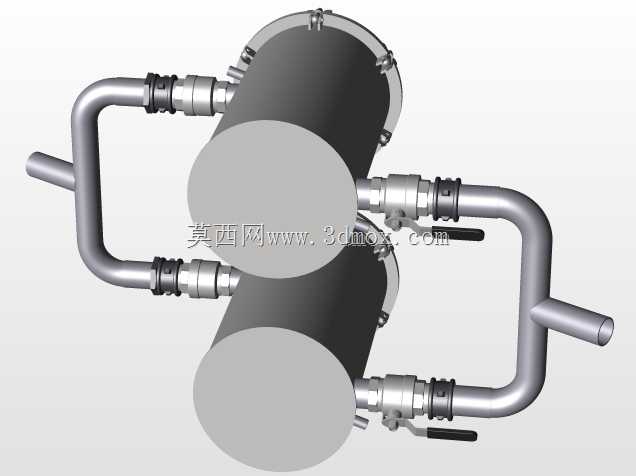

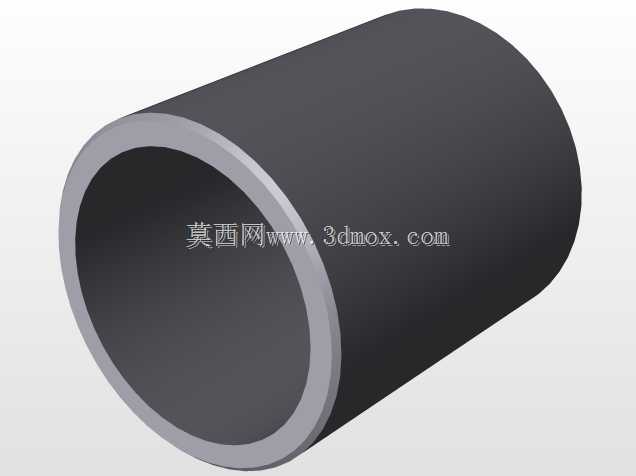

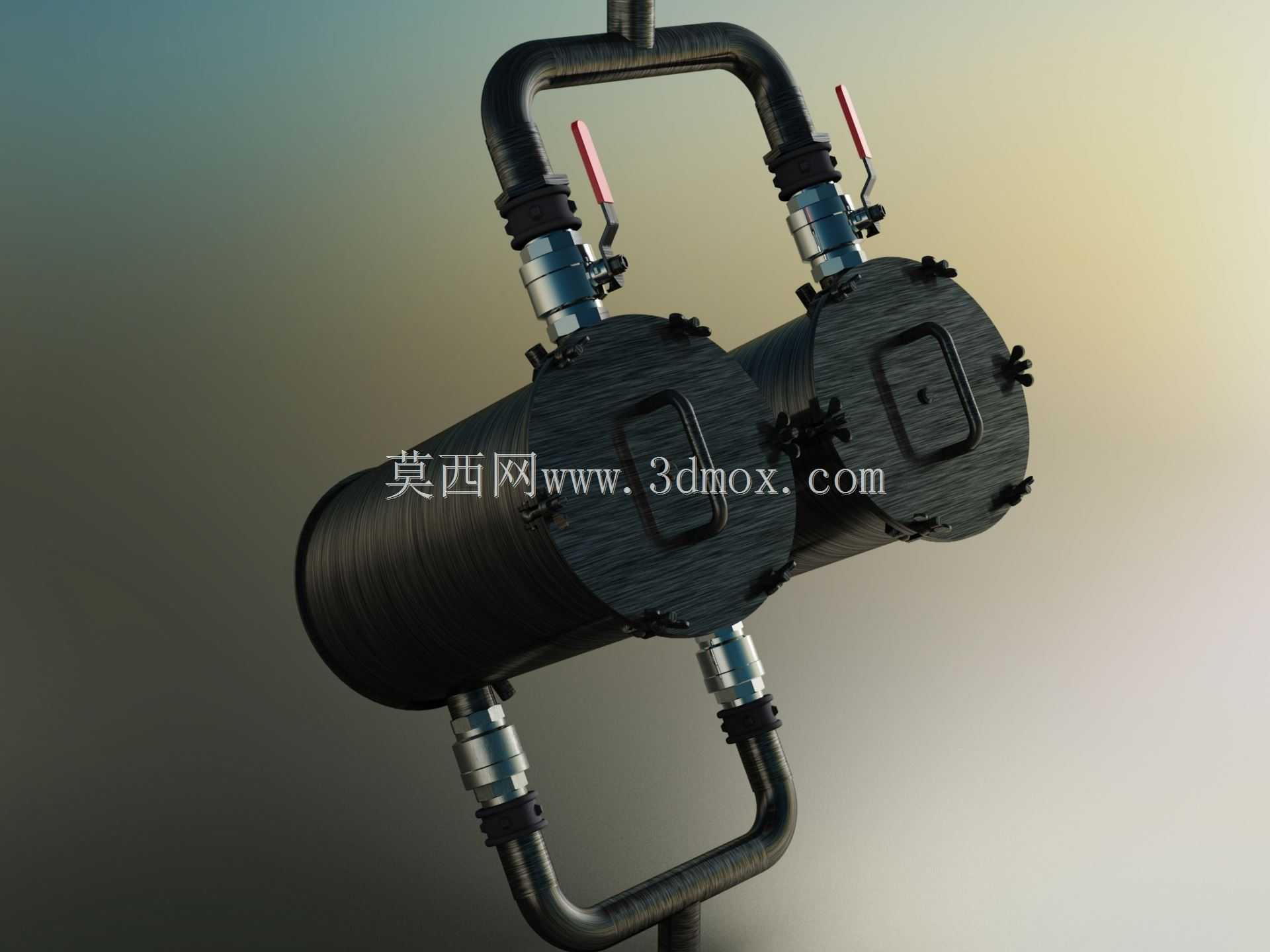

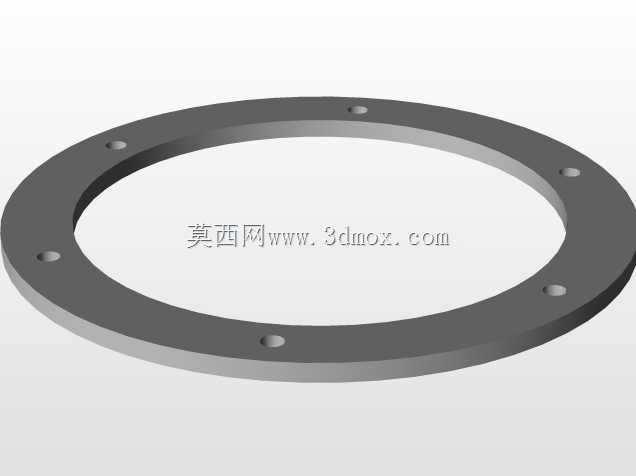

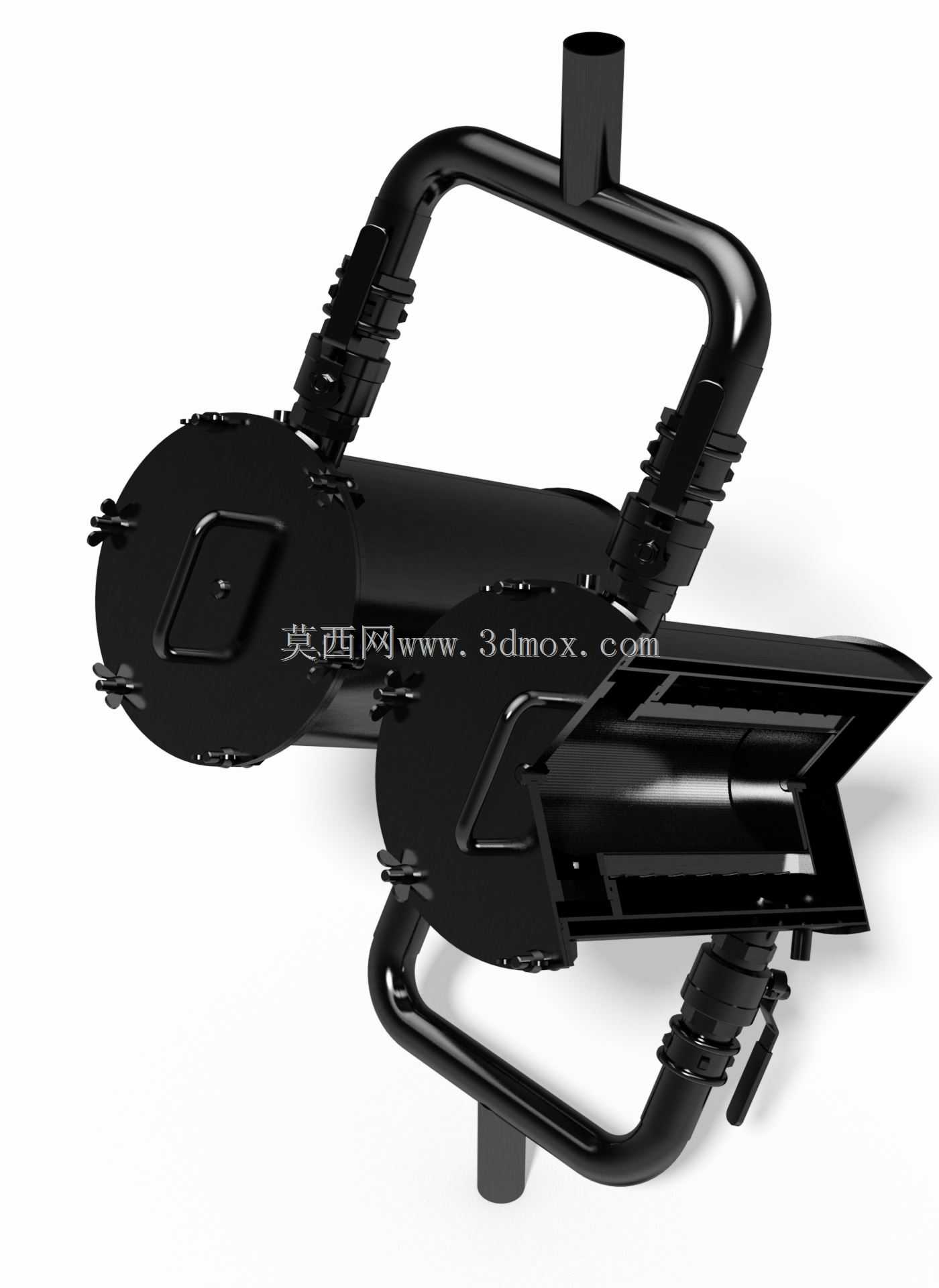

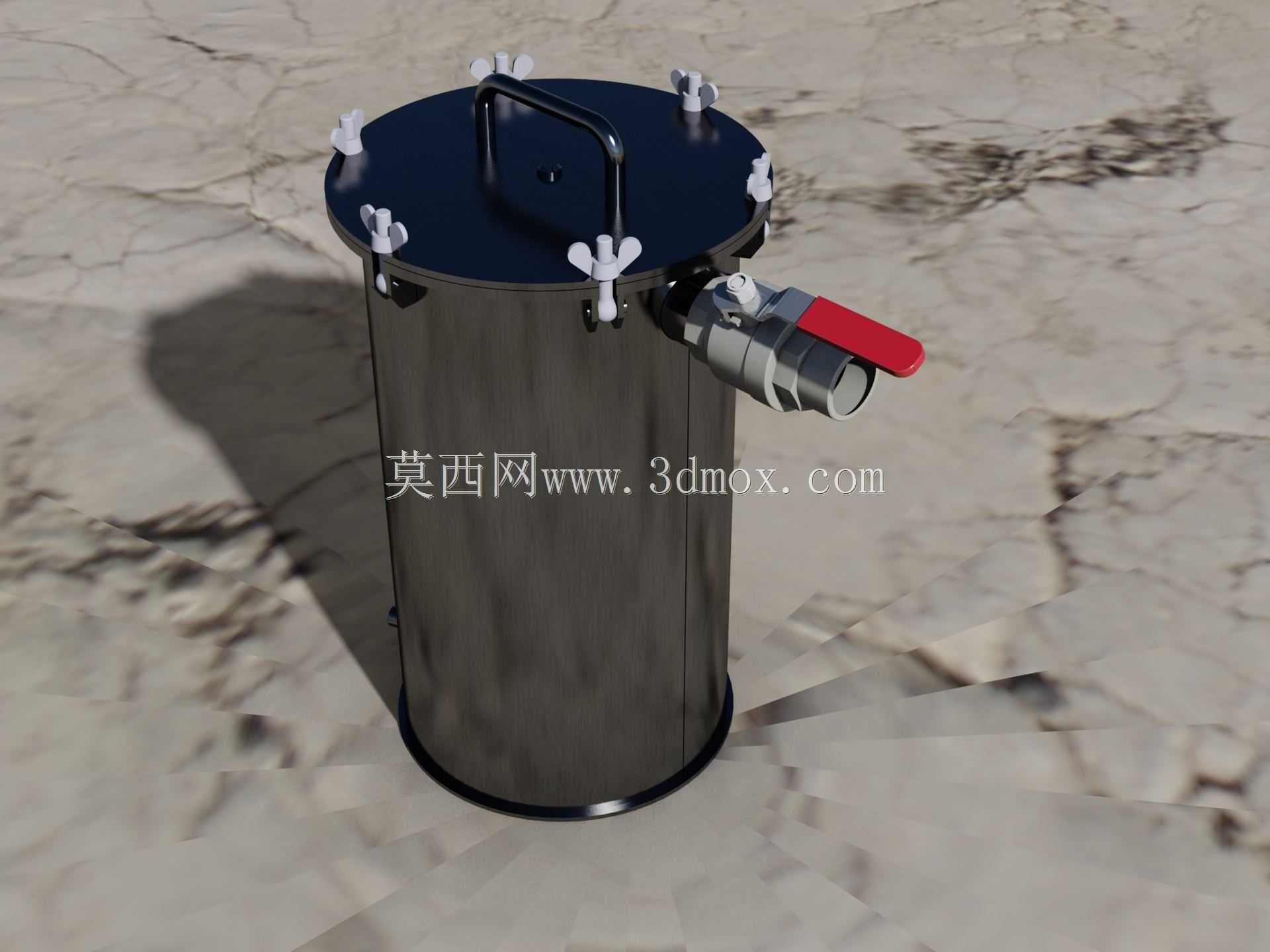

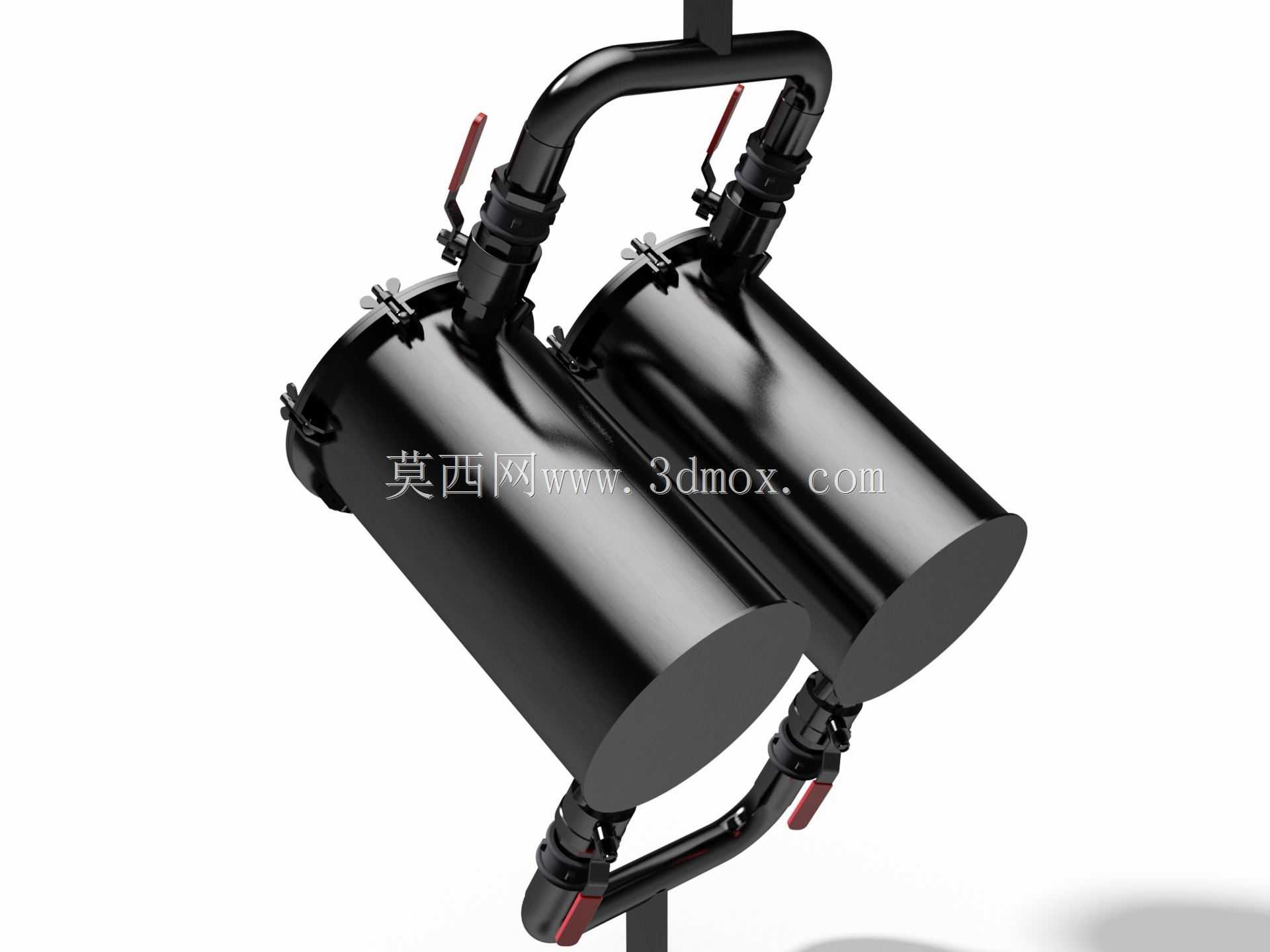

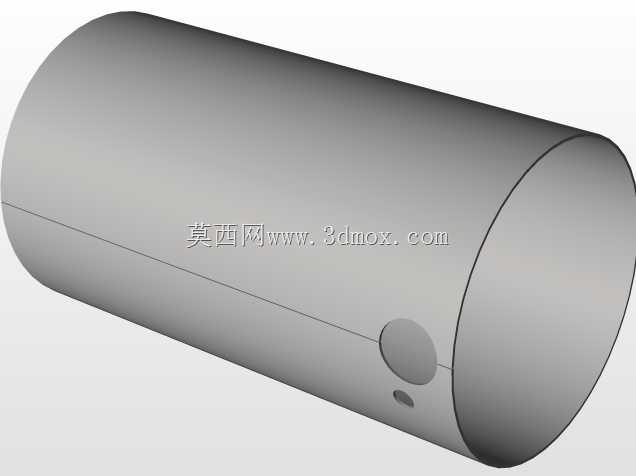

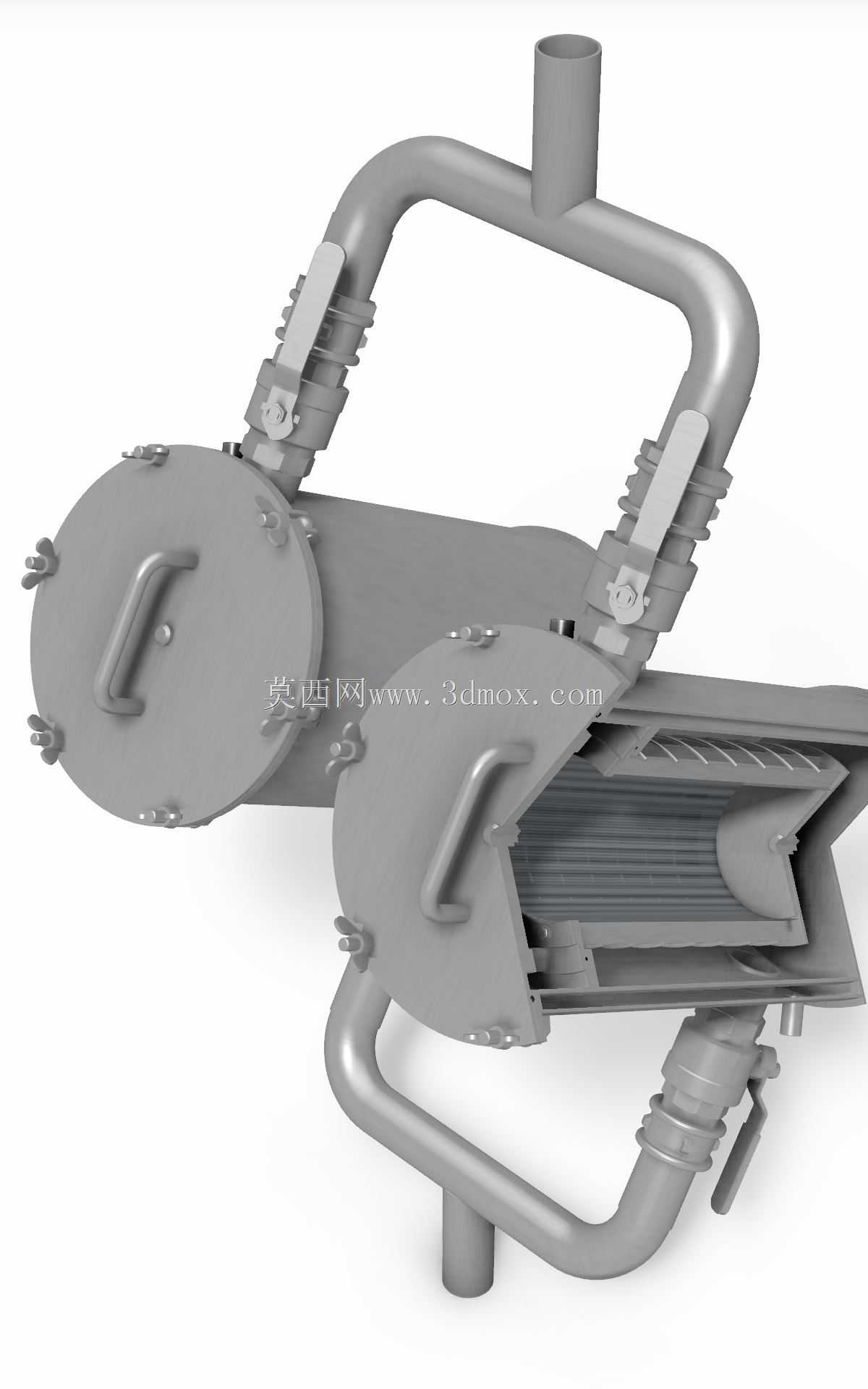

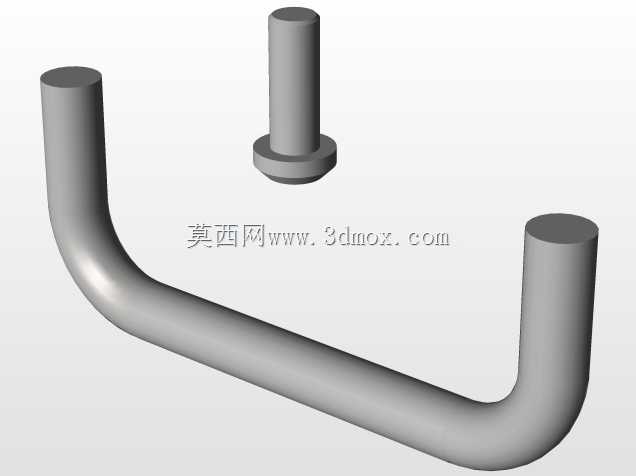

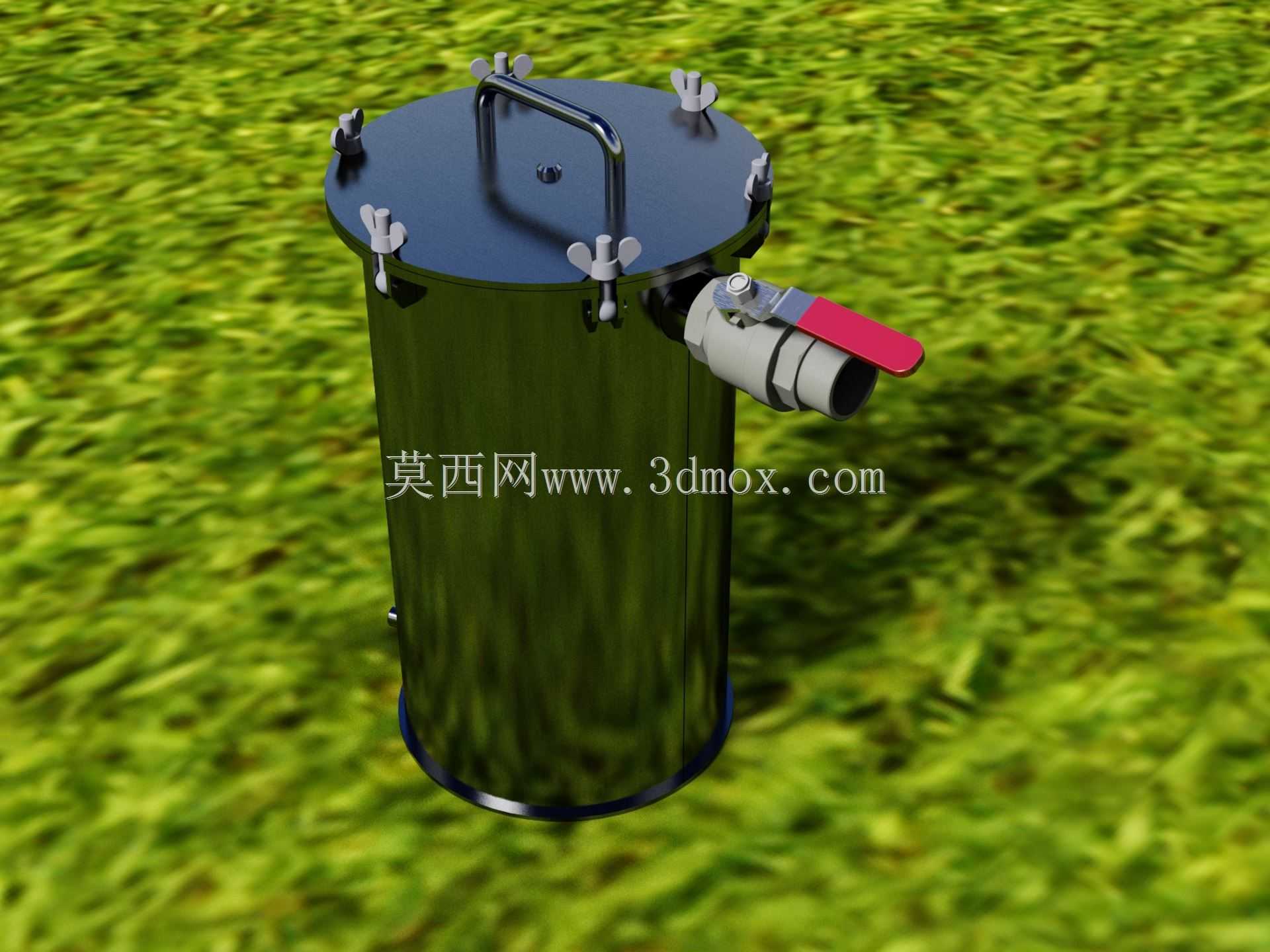

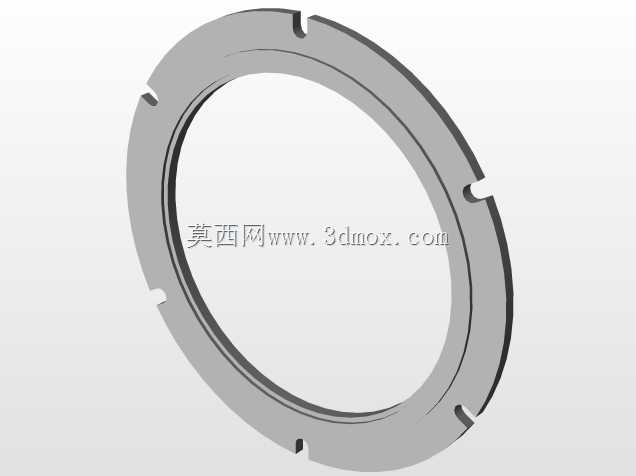

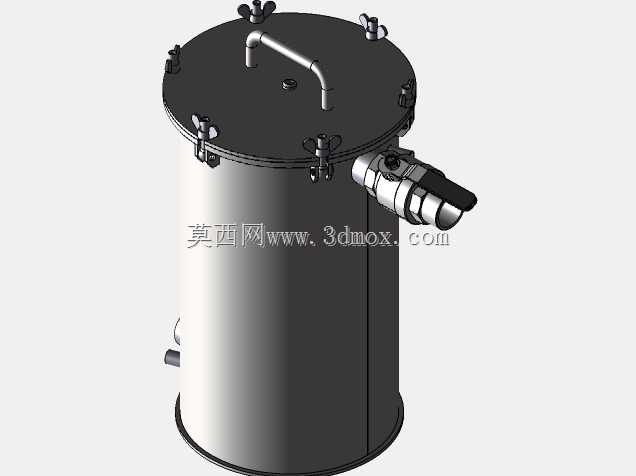

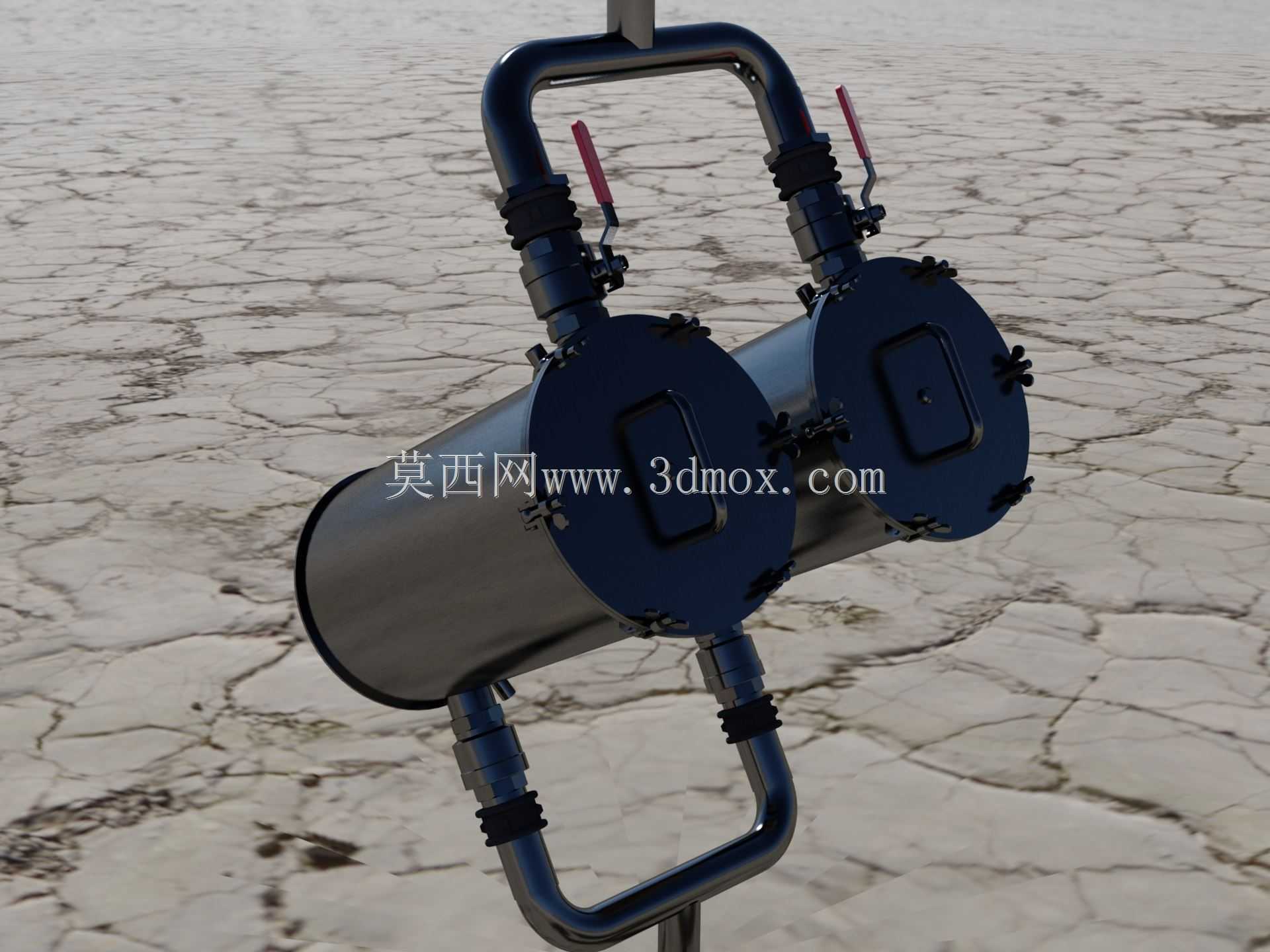

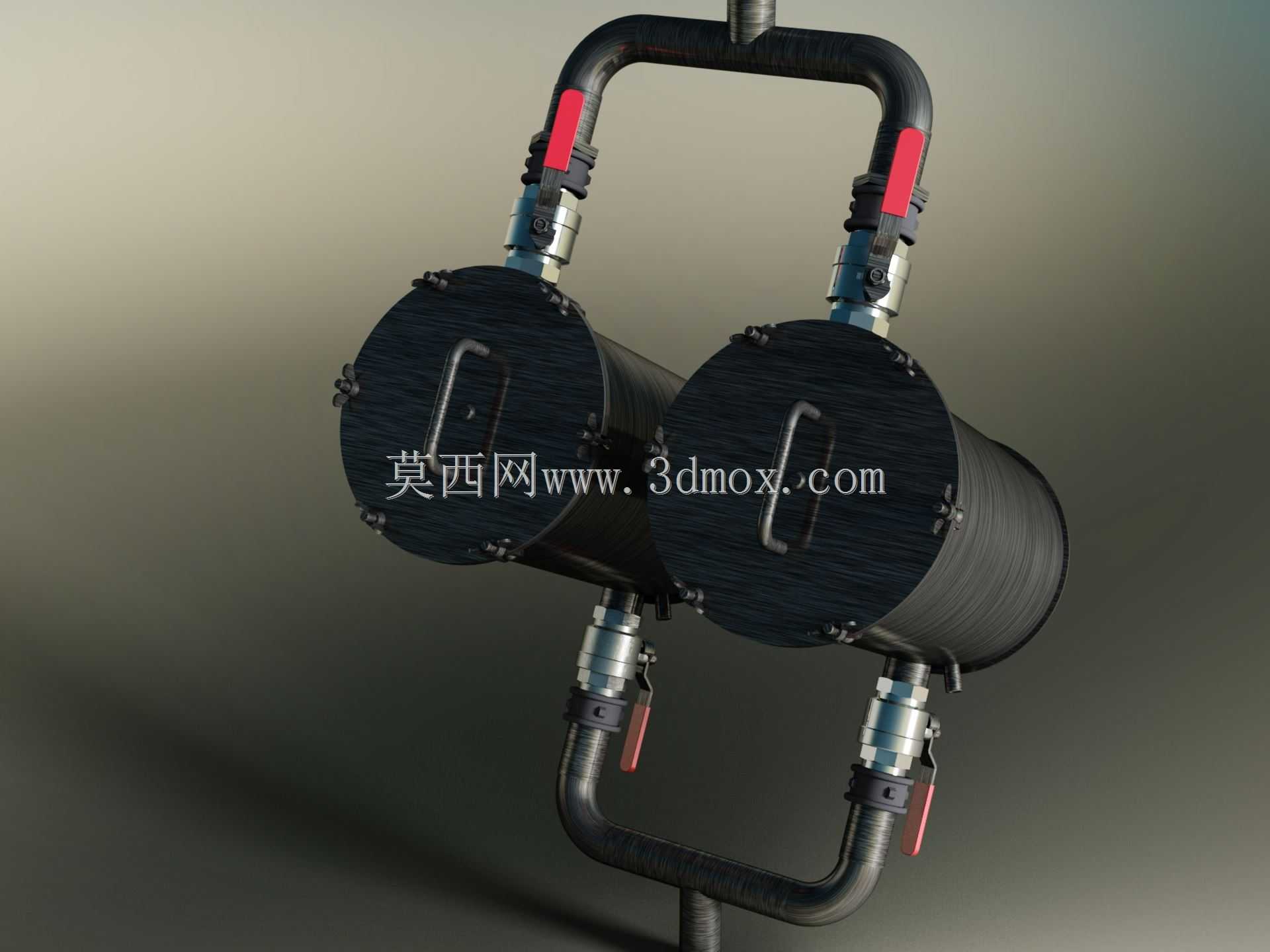

这款立式过滤设备主要面向外加剂生产、精细化工配料、小型流体处理工段的固液分离需求，在实际产线中常布置在配料罐出料端、输送泵入口前侧，用来拦截流体中裹挟的未溶解固体颗粒、结块杂质，避免下游管路堵塞、计量泵阀芯磨损或者终端产品出现粒径超标的异物。从结构设计来看，整体采用直筒立式承压结构，底部做卷边圆弧过渡，既可以降低筒体内壁的流体滞留死角，减少物料残留，也能优化承压状态下的应力分布，避免直筒与封底衔接处出现应力集中。顶部采用快开式压盖结构，沿压盖周向均匀布置多个蝶形锁紧手拧件，无需额外工具即可快速完成开盖操作，相比传统法兰螺栓连接的结构，能大幅缩短滤材更换、罐体内部清理的作业时间，压盖上方设置的一体式提手，方便开盖时挪移压盖，也可作为小型吊装的受力点适配现场简易起吊需求。侧部出料端配置手柄式球阀，通过红色手柄的偏转角度可直观判断阀门通断状态，球阀的流通通径与罐体出料口径做等径匹配，不会因通径缩径造成出料阻力增大、截留杂质在阀口处堆积的问题。设计阶段充分考虑现场安装边界，罐体整体为圆柱形态，安装时仅需预留底部支撑的平面空间，侧部阀门操作侧预留足够的手柄扳动空间即可，顶部开盖区域需预留大于压盖直径的操作空间，方便更换滤袋或者滤篮。筒体内壁做光滑过渡处理，没有突兀的凸台或者焊缝凸起，避免杂质挂壁长期堆积造成物料变质污染；压盖与筒体衔接处配置密封胶圈，锁紧时手拧件的压紧力均匀作用在压盖边缘，保证承压状态下无渗漏，适配常规低压流体输送工况的压力需求。在实际建模过程中，各部件的装配间隙都做了工程化适配，手拧件的旋转行程、球阀的开关转动角度都按照实际五金件的参数做了运动干涉校验，确保模型可直接用于方案评审、安装布局模拟，也可作为同类型过滤设备改型设计的基础参考框架，针对不同处理量需求，仅需调整筒体高度、直径参数，即可快速衍生出不同容积规格的同系列过滤设备。
