小型立式劈柴加工设备结构设计

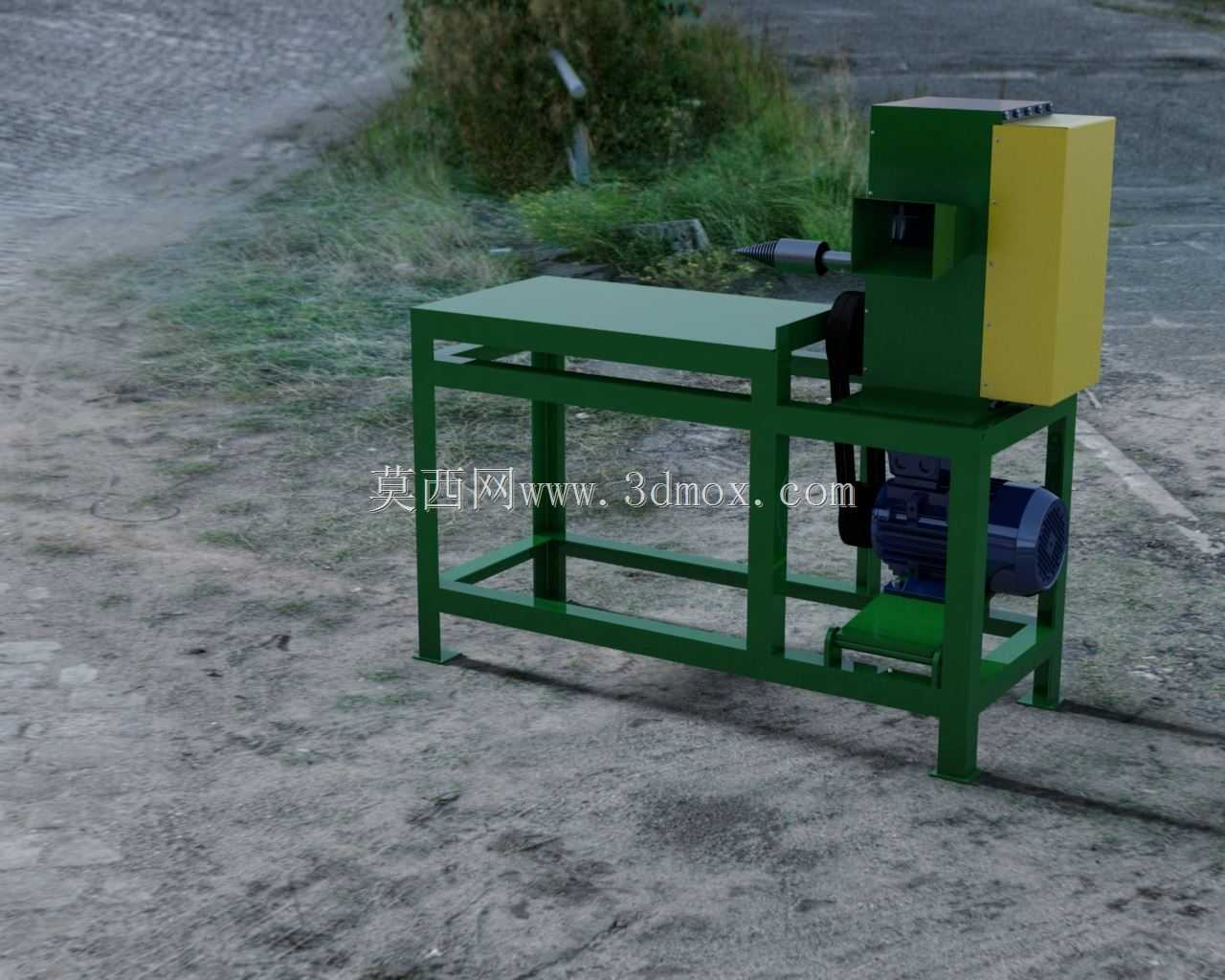

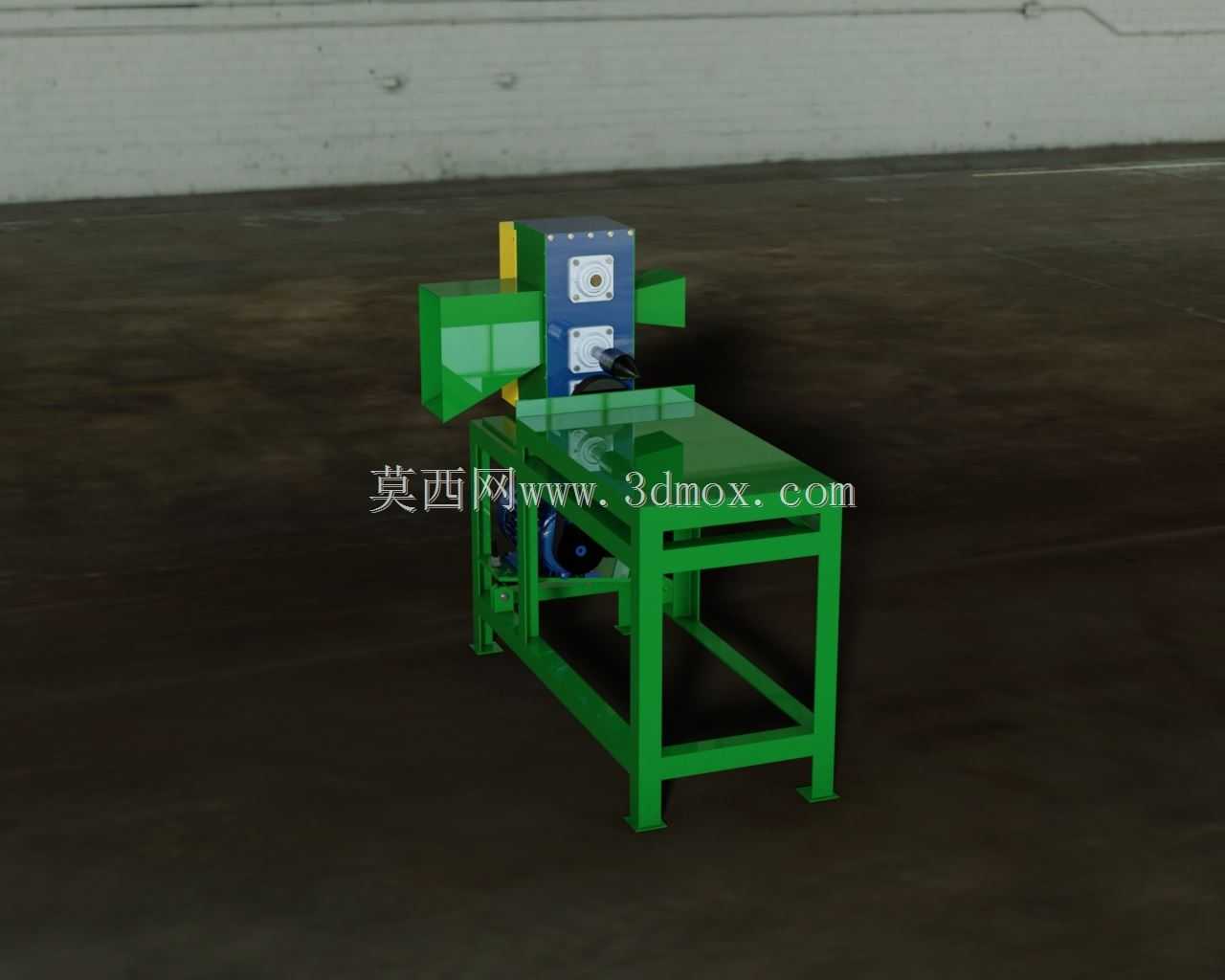

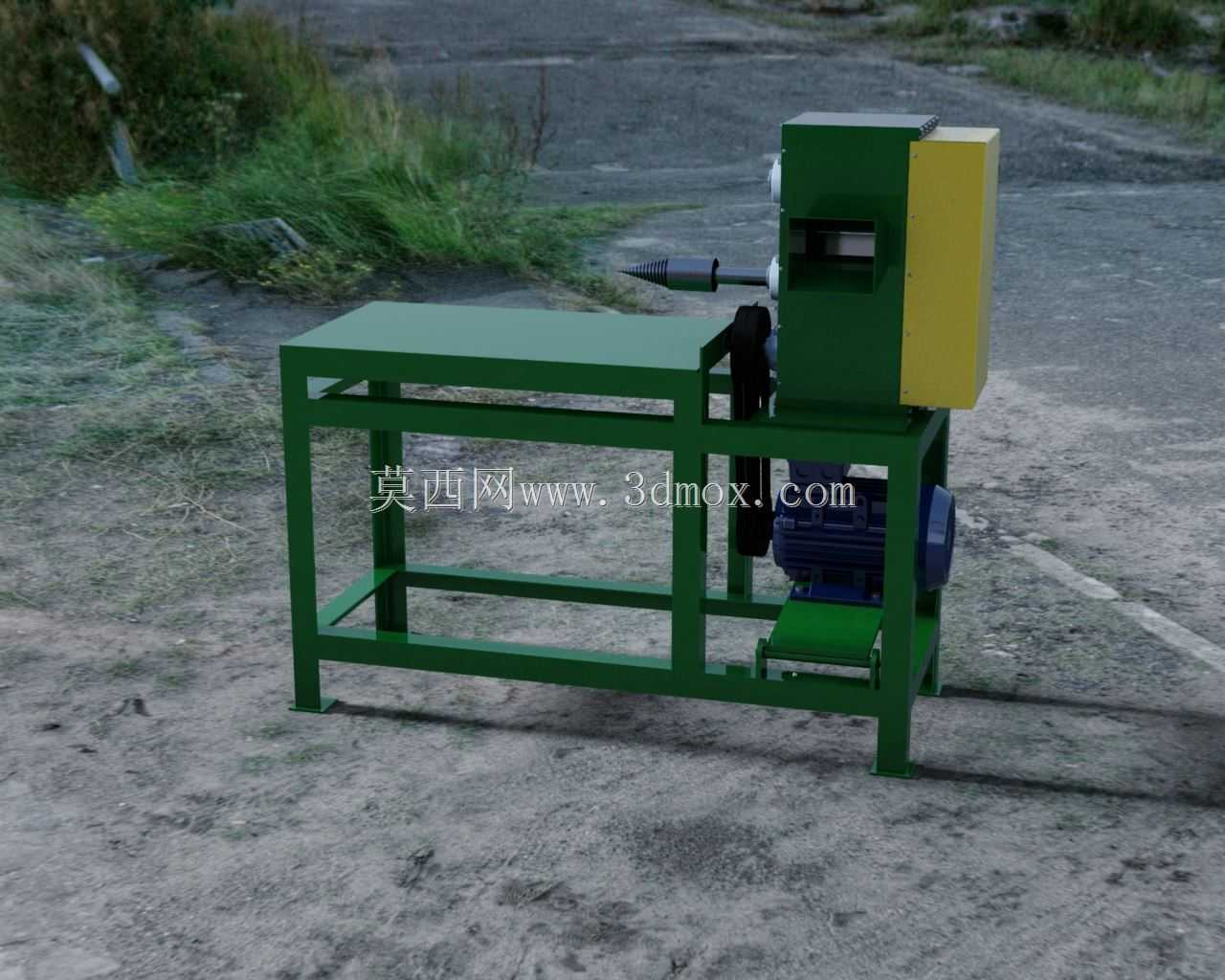

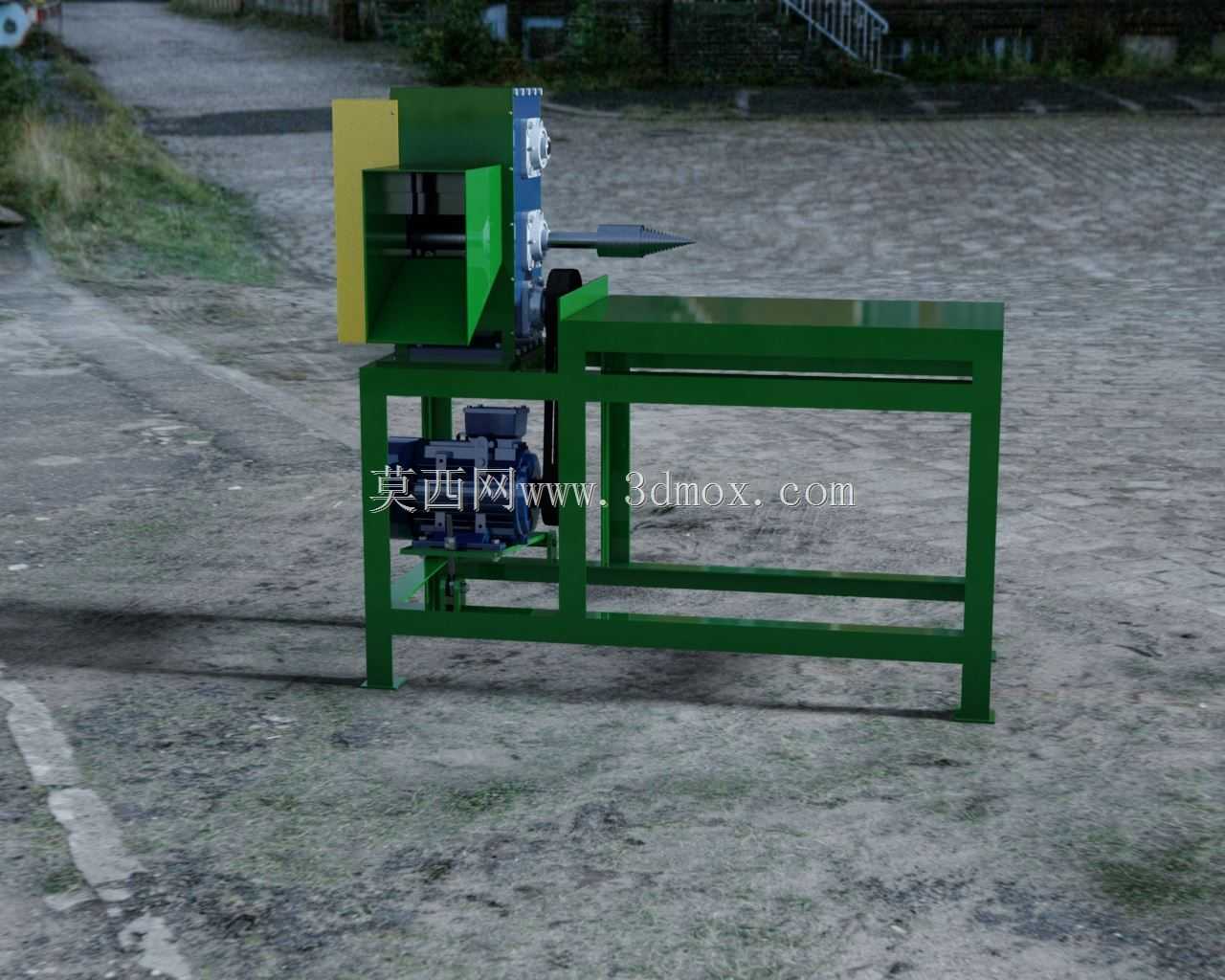

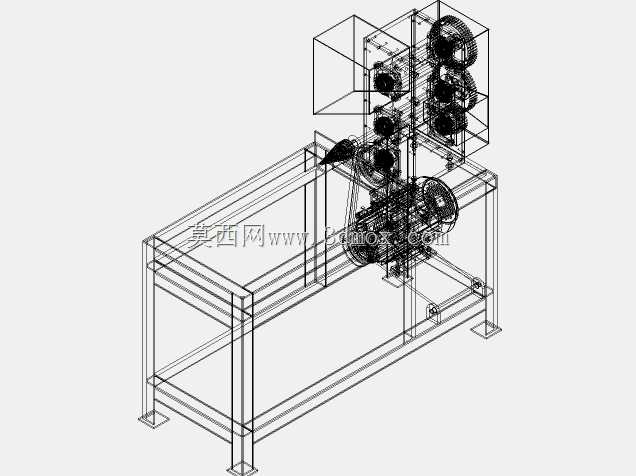

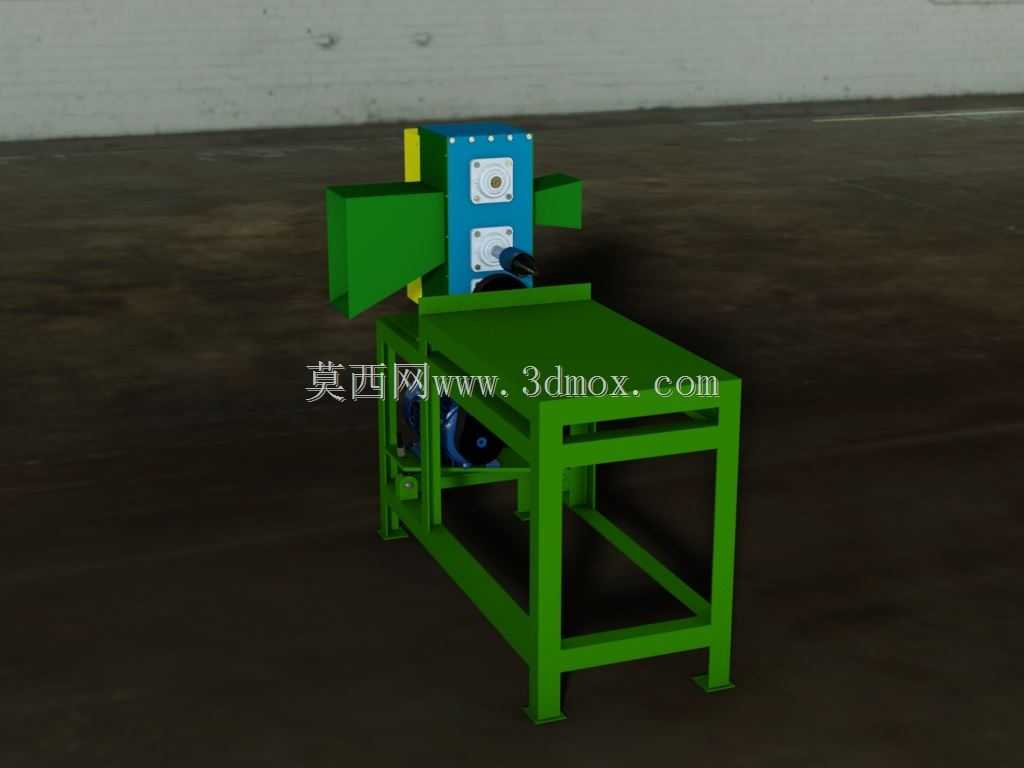

这款劈柴设备主要面向农村家庭柴火加工、小型木材加工点的木柴劈分工序，替代传统斧头手工劈柴的作业方式，降低人工劳作强度，提升木柴加工的效率与作业安全性。设备整体采用方管焊接机架作为承载主体，机架底部预留了电机与传动机构的安装空间，整体落地式安装不需要额外做地基固定，只要放置在平整硬化的地面即可投入使用，机架台面高度适配成年人站立作业的操作高度，进料端的托板延伸出台面一定长度，方便操作人员放置待劈切的原木段，不需要额外配置辅助上料台。设备的劈切执行机构采用立式布局，刀具组件安装在机架上部的立式机架上，传动结构通过皮带轮将电机的动力传递至劈切执行端，相比卧式劈柴设备，立式结构的占地面积更小，作业时原木段可以直接竖直放置在进料工位，不需要人工扶持长段原木保持水平，适配直径15厘米以内、长度40厘米以内的阔叶木、松木等常见薪柴原木段的劈切作业。设计过程中优先考虑了作业安全防护，劈切工位的外侧设置了半包围式的挡料护板，避免劈切过程中木柴飞溅伤人，护板采用折弯钢板制作，通过螺栓固定在立式机架上，后期维护时可以快速拆卸。进料端设置了定位挡板，操作人员将原木段推至挡板位置即可触发劈切动作，不需要手部靠近刀具作业区域，从结构上规避了操作误伤的风险。设备的动力单元选用常规四级异步电机，安装在机架下部的电机安装板上，安装板预留了长条形调节孔，可以方便调整皮带张紧度，日常维护不需要复杂的工装，普通机修人员即可完成皮带更换、刀具打磨等常规保养作业。机架整体做了防锈涂装处理，适配户外露天放置的使用场景，焊接位置全部做了满焊处理，避免长期承受冲击载荷出现焊缝开裂的问题，机架底部的四个支脚可以加装橡胶减震垫，降低设备运行时的震动传递与作业噪音。劈切刀具采用可拆换式设计，通过螺栓固定在滑动刀座上，刀具磨损后可以快速拆卸打磨或者更换，不需要拆解整个传动机构，刀座的滑动导轨采用普通冷拉方钢制作，配合铜质润滑衬套，日常定期加注润滑脂即可保证滑动顺畅，不会出现卡滞问题。设备的出料方向朝向机架侧方，劈切完成的木柴会顺着斜面滑落到地面的收集区域，不需要人工从工位上取走加工完成的木柴，单人即可完成上料、收集的全流程作业，非常适合小规模的薪柴加工场景使用。
