小型机器指令指挥控制执行组件

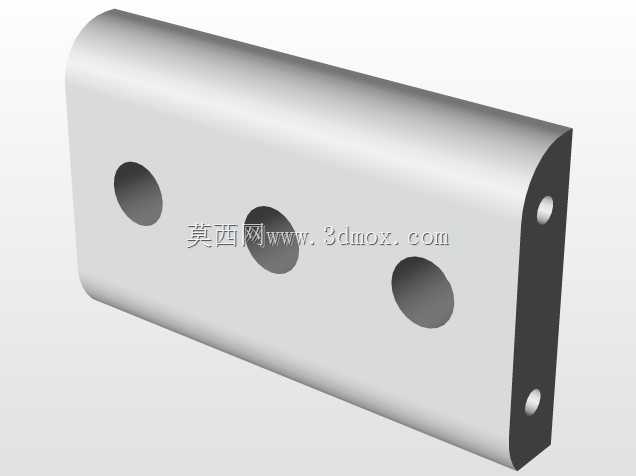

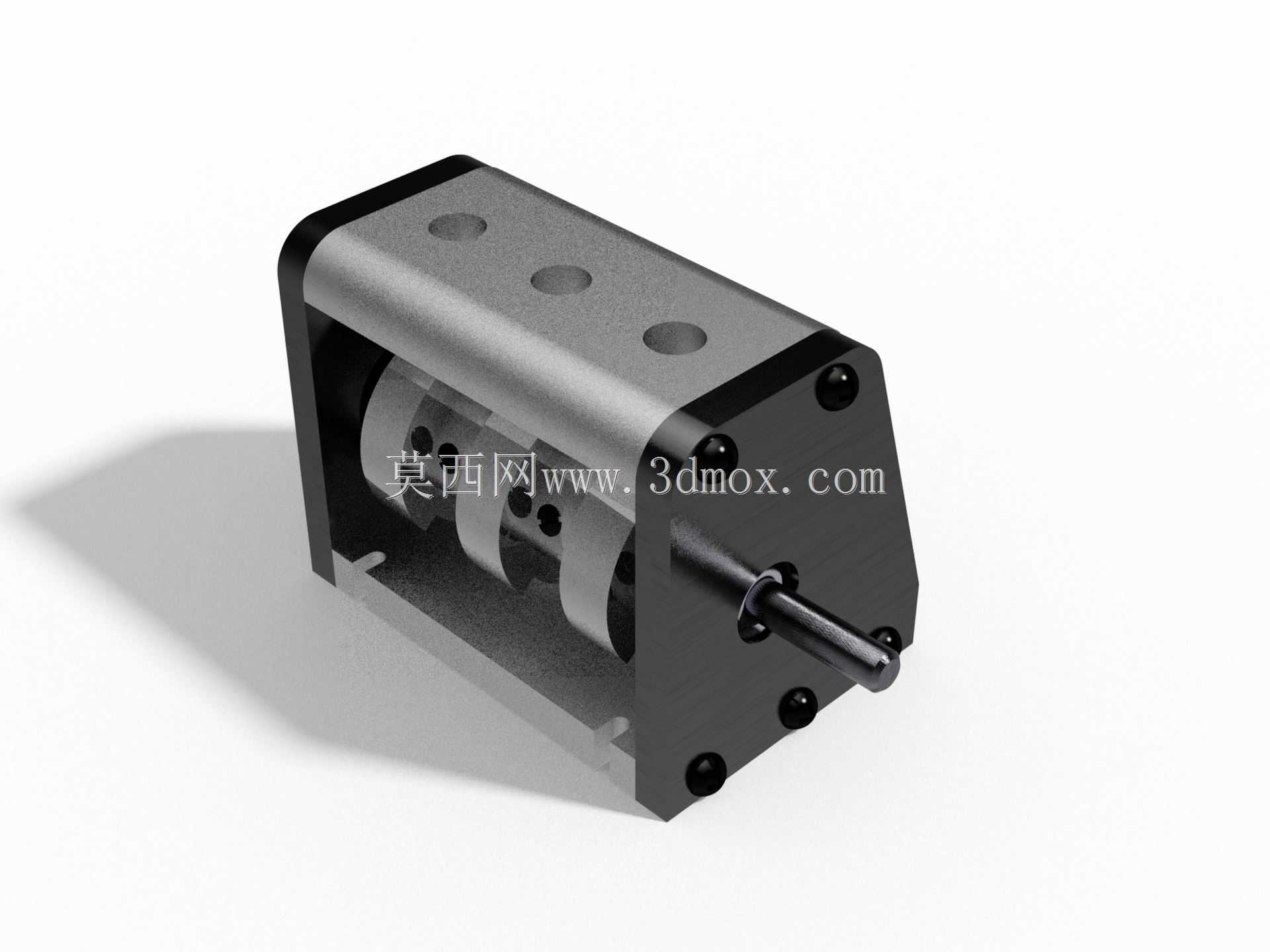

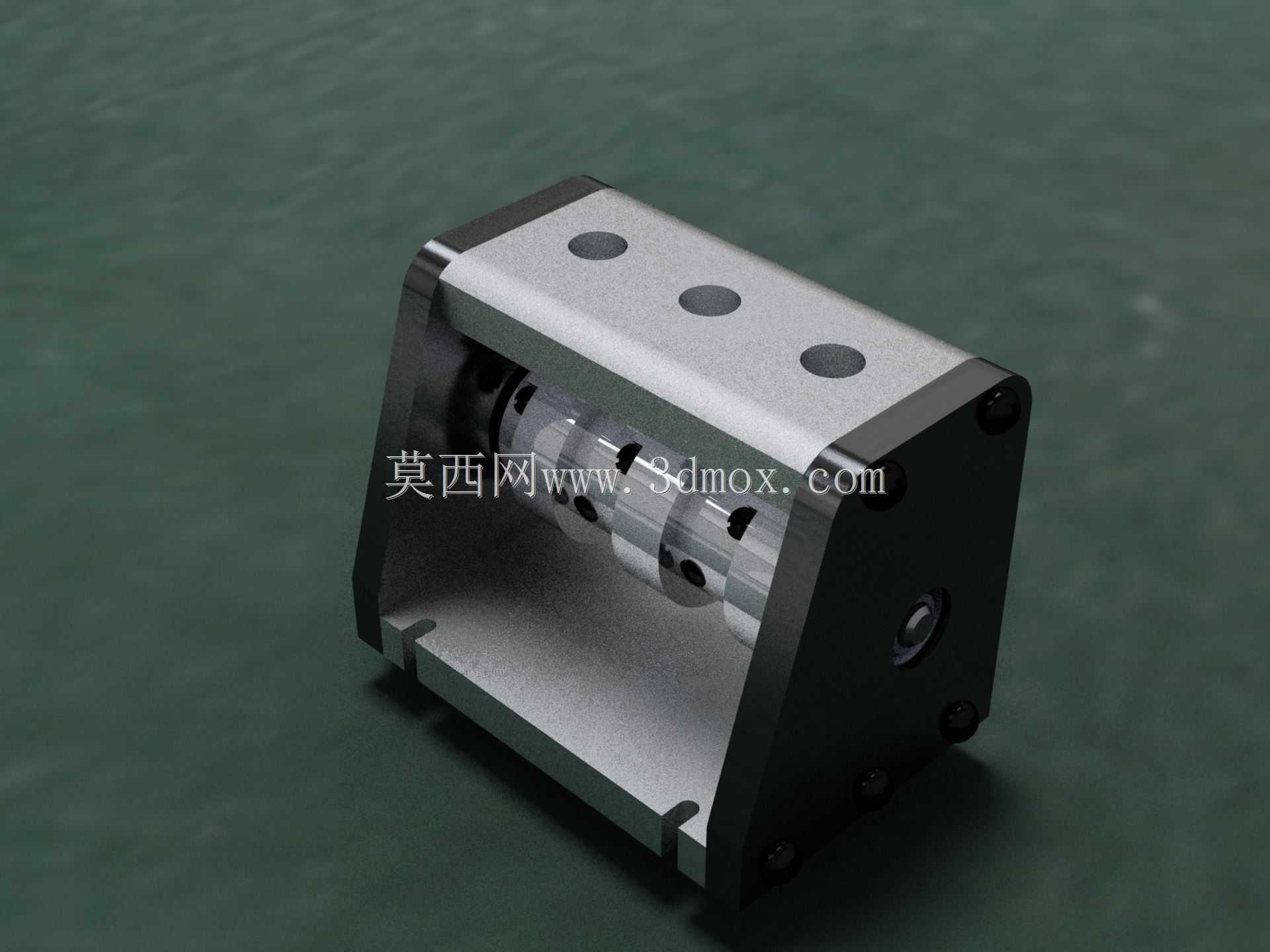

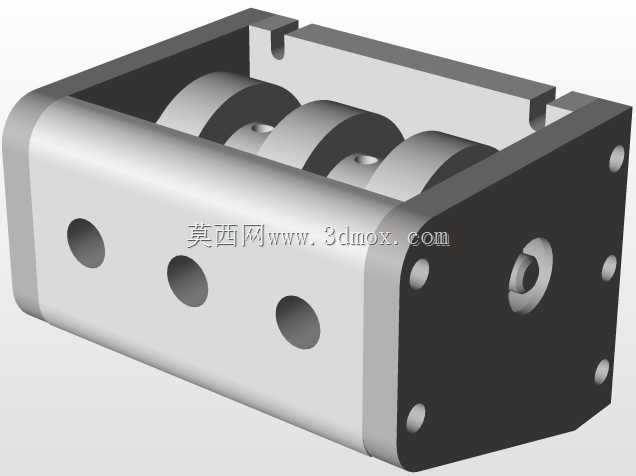

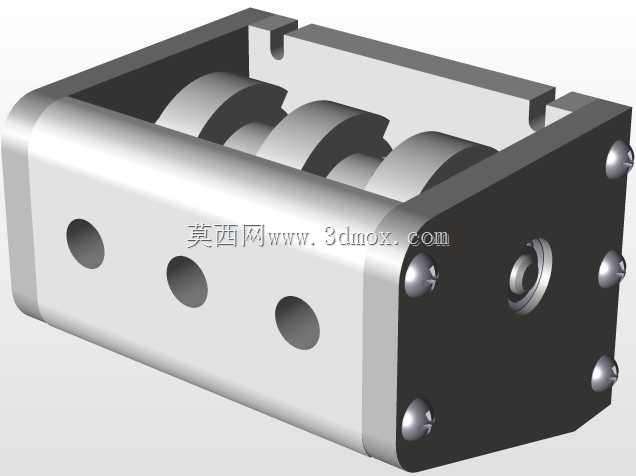

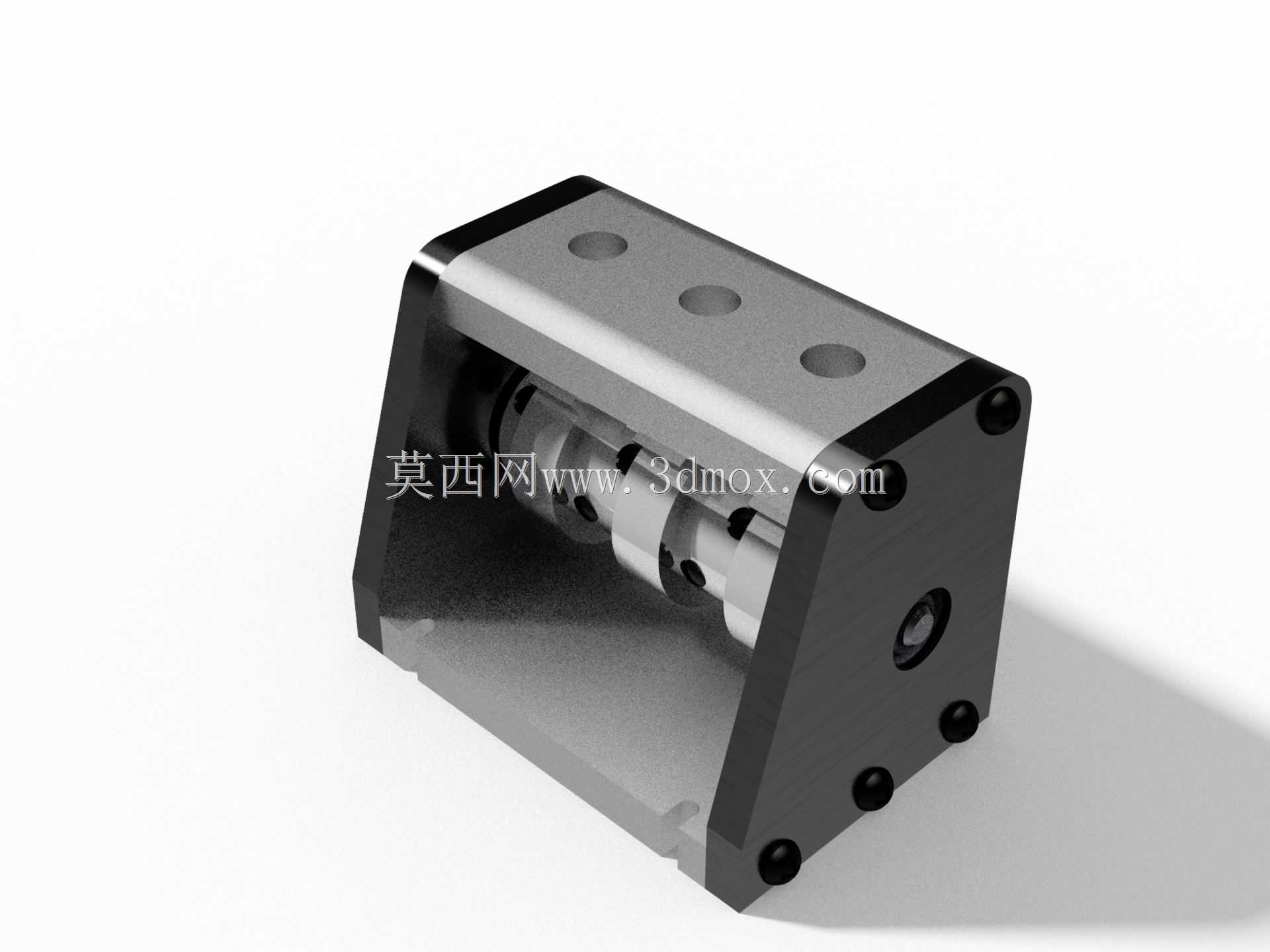

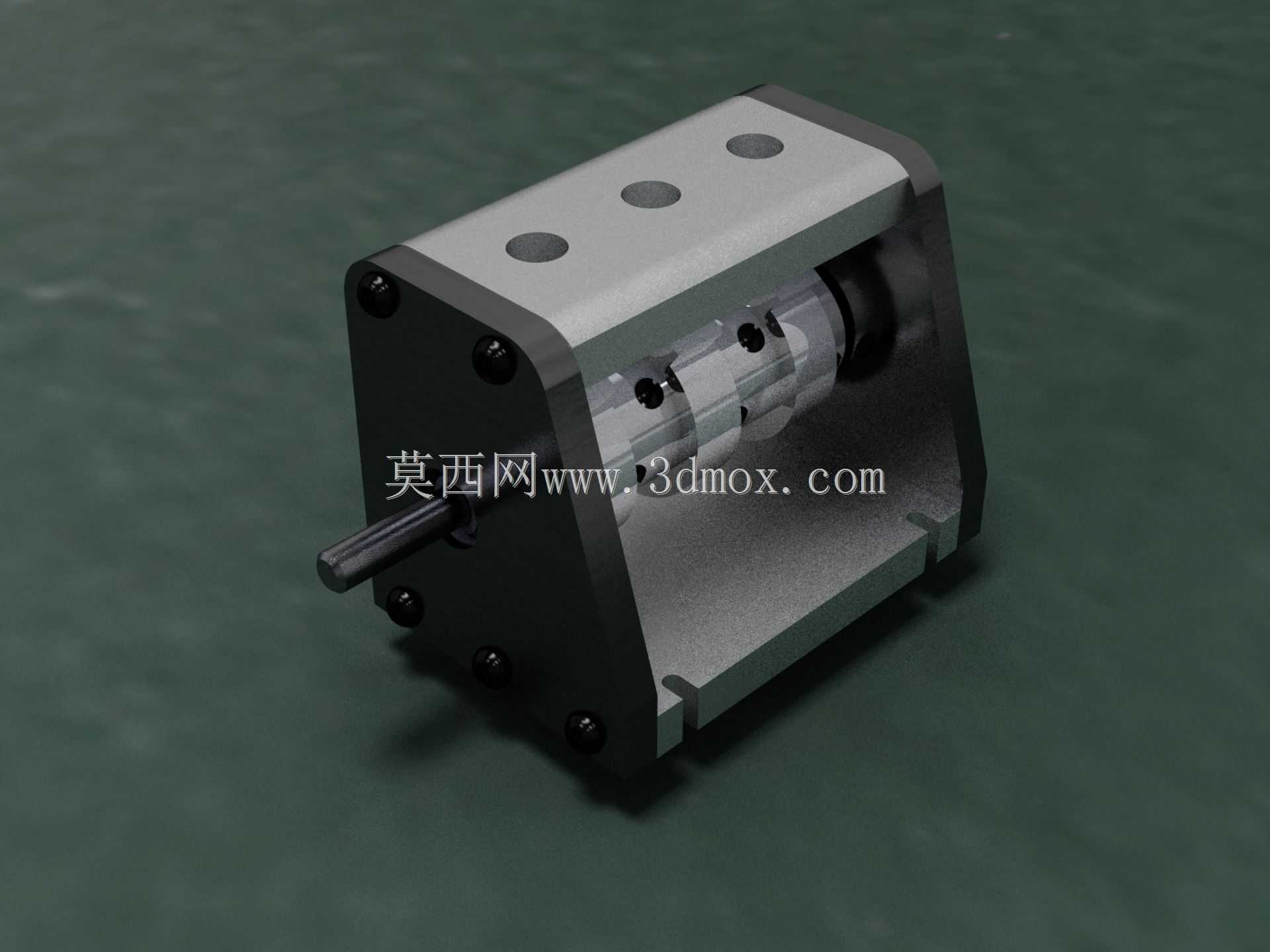

这类控制组件多用于小型自动化设备的指令传递与动作切换环节，常见于桌面级加工设备、小型输送分拣单元、实验室自动化操作台这类对安装空间有严格限制的场景中，承担着把上位机输出的动作指令转化为机械端执行动作的中转作用，区别于大型工控柜内的集成控制模块，这类直装式控制组件可以直接固定在执行机构旁，省去了长距离传动连杆的布置成本，也能减少传动间隙带来的指令传递误差。从结构设计来看，整体采用长方体框架式壳体，主体框架做了三面镂空处理，既可以减轻组件自身重量，也能给内部的传动辊组预留足够的散热与观察空间，壳体两端采用端盖封边，端盖上预留的内六角安装孔可以实现组件与安装基面的快速固定，顶面的三个等距沉孔是用来安装触发拨片或者位置感应片的接口，伸出端的圆柱轴是动力输入与动作输出的共用接口，既可以接入外部动力源驱动内部凸轮组实现多通路指令切换，也可以作为手动调节轴，在设备调试阶段手动切换控制通路。设计阶段首先考虑的是安装边界的适配性，整体壳体的长宽高比例控制在3:1:1左右，安装孔位采用对称式布局，不管是水平安装在设备基板上还是垂直固定在立板上都能保证同轴度，伸出轴的轴径做了标准公差匹配，可以直接对接市面上常见的联轴器、同步带轮等传动配件，不需要额外做轴径转接。内部的辊组采用错位排布，每个辊对应一路控制通路的触发触点，当输入轴转动时，凸轮结构会依次推动对应辊组动作，触发对应的气路或者电路开关，实现多通路指令的顺序输出，这种机械结构的控制组件相比纯电子控制模块，抗干扰能力更强，在车间强电磁干扰的环境下也不会出现指令误触发的情况，适合用在焊接设备、冲压周边设备这类电磁环境复杂的工位。壳体边角做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，端盖与主体框架的配合面做了止口设计，装配时可以自动定位，不需要反复调整同轴度，内部的辊轴都预留了润滑脂注油通道，日常维护时不需要完全拆解壳体就能完成润滑保养，降低了设备运维的工作量。
