双联式气动调压过滤装置三维结构设计

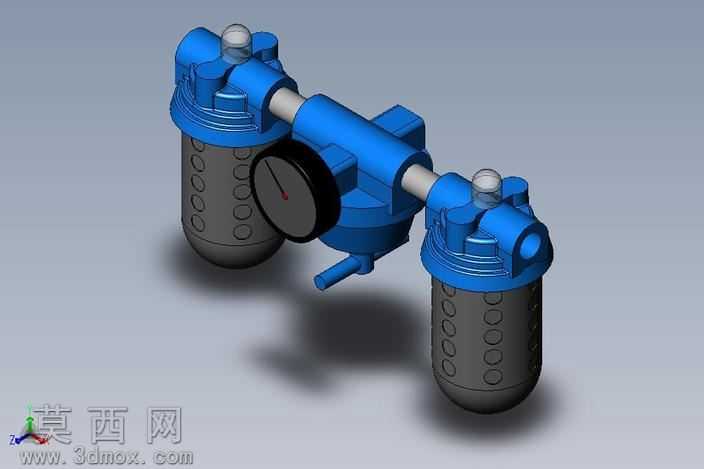

本作品为双联式气动调压过滤器的三维数字化模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循气动元件的实际生产尺寸规范，对产品的每一处结构细节都进行了精准还原。模型整体采用模块化设计思路，将两个独立的过滤罐体通过中部的调压连接阀体整合为一体，既实现了两级气源过滤的功能需求，又通过集成式结构压缩了整体安装空间，适配紧凑的气动回路布局需求。建模阶段针对不同部件的功能特性做了差异化处理：上下端盖部分采用硬质工程塑料的材质设定，建模时还原了端盖边缘的卡扣锁紧结构与顶部的按压式排气阀造型，通过圆角特征处理弱化了棱角的生硬感，还原注塑件的工艺特征；中部连接阀体为核心调压结构，建模时完整复刻了外置的圆形压力表安装位、侧向的调压旋钮接口以及内部的连通气道结构，压力表表盘的刻度、指针细节都做了精细化建模，无需额外贴图即可清晰展示调压指示结构；下部过滤罐体部分采用半透明深色滤杯的材质设定，罐体表面均匀排布的圆形防滑凹槽做了阵列特征处理，既还原了产品的防滑握持设计，也通过凹凸结构增强了模型的视觉层次感。渲染阶段采用工作室级别的光照设置，主光源从斜上方投射，在灰色背景上投射出柔和的自然阴影，辅助光源补全暗部细节，避免阀体连接部位出现死黑区域；材质参数经过反复调试，蓝色塑料部件设置了适度的高光反射与轻微粗糙度，模拟工业气动元件常用的哑光工程塑料质感，滤杯部分调整了透明度与折射参数，还原透明工程塑料的通透视觉效果，金属连接杆件设置了金属拉丝质感的材质参数，区分不同部件的材质差异。结构设计上充分考虑了实际产品的装配逻辑，所有部件的配合公差都做了合理预留，端盖与滤杯的卡扣配合、阀体与罐体的螺纹连接结构、压力表与阀体的插接结构都符合实际装配要求，模型可直接用于装配干涉检查、产品结构演示、气动系统布局模拟等场景，也可作为气动元件教学演示的可视化素材，帮助学习者直观理解双联调压过滤器的工作原理与结构组成。
