废水旁路自清洁过滤处理成套装置

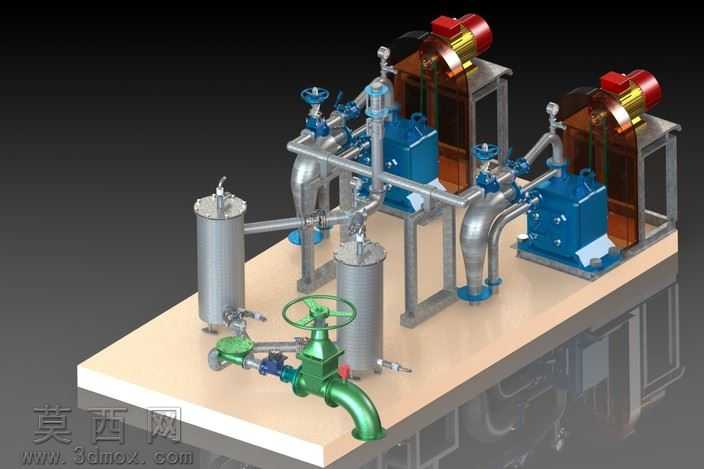

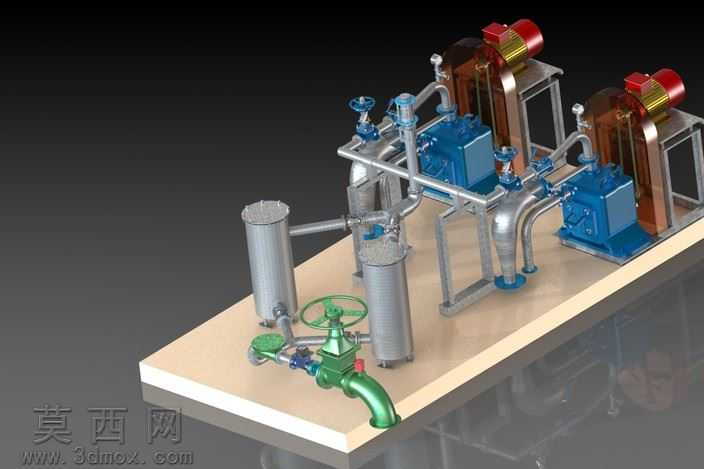

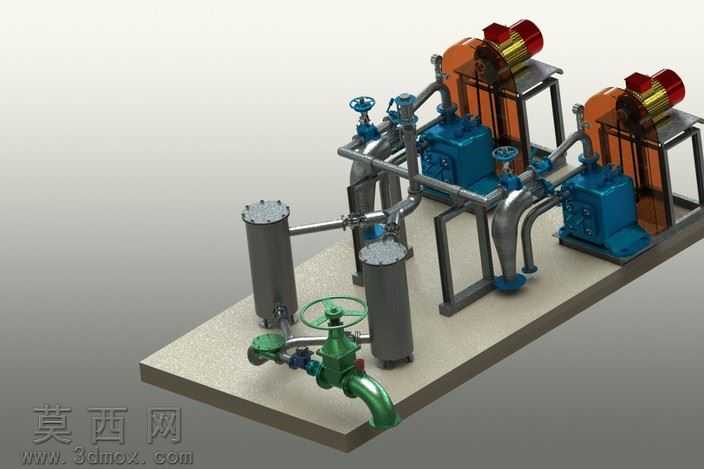

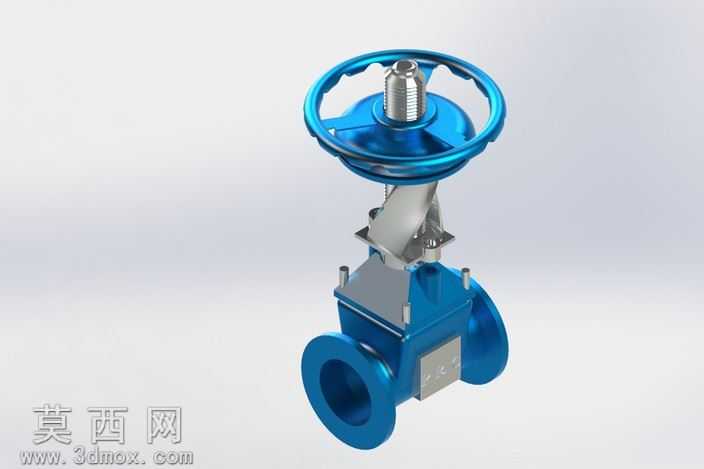

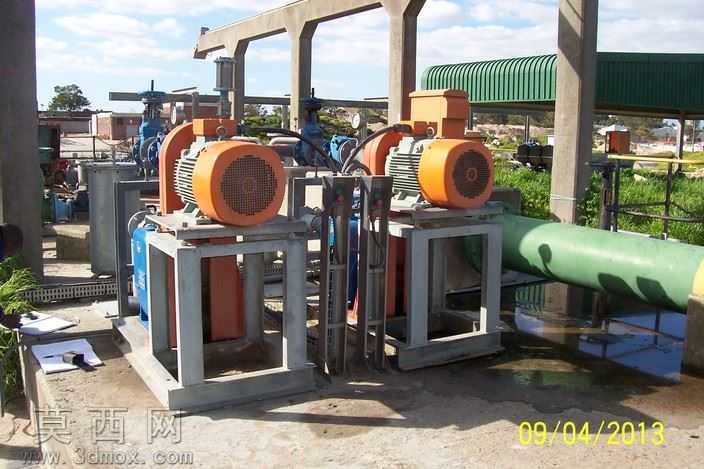

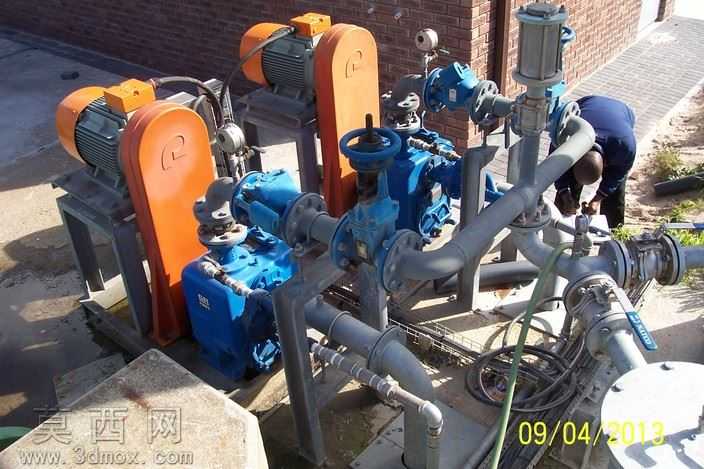

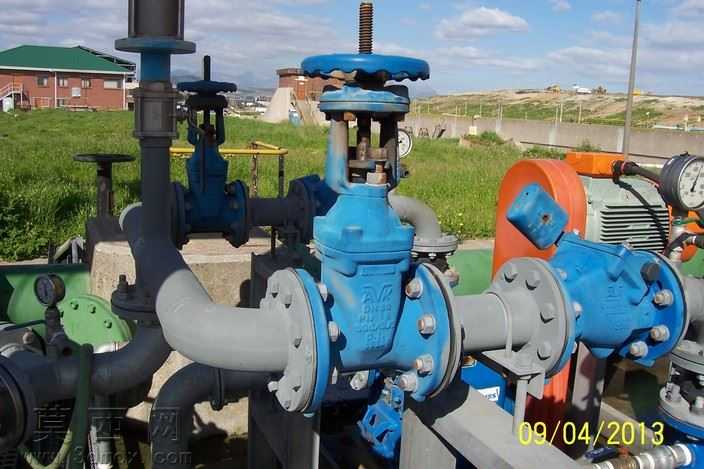

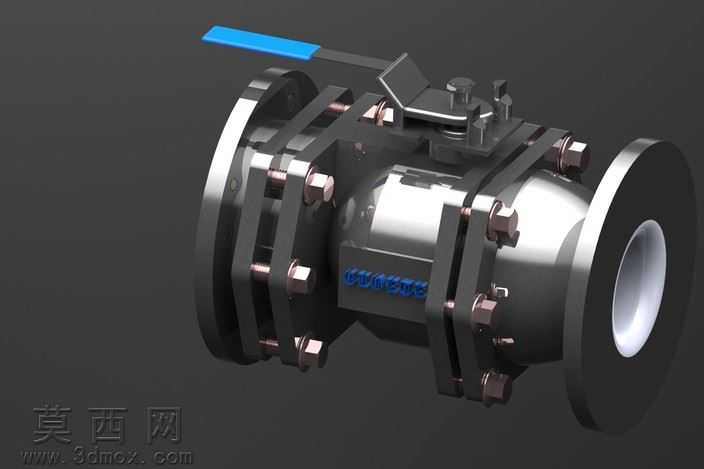

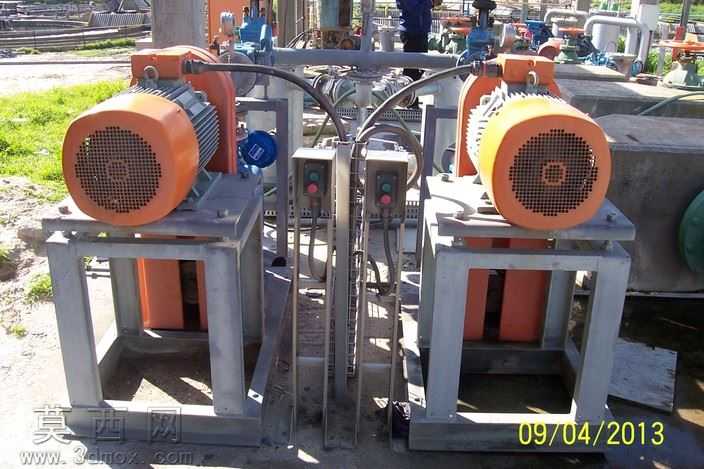

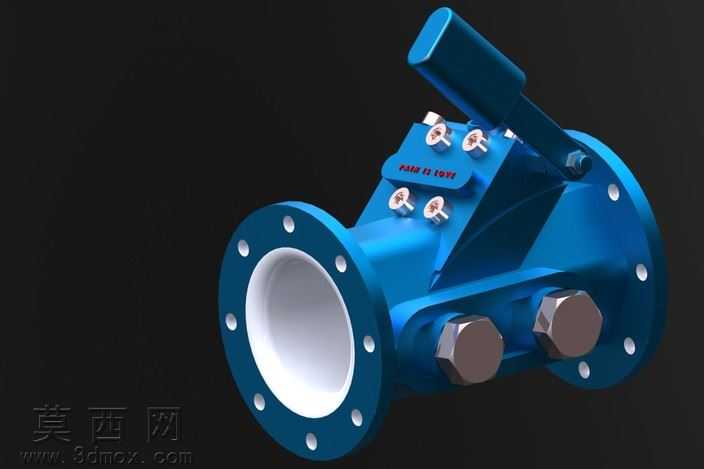

本作品为废水旁路处理系统的三维建模设计，采用SolidWorks完成全参数化装配建模，通过真实工业场景的渲染还原呈现装置的完整布局与运行逻辑。建模过程中严格遵循工业水处理设备的设计规范，对系统内的自清洁过滤器、沉砂捕集装置、输送管道、控制阀门、动力泵组等核心部件进行1:1比例还原，所有零部件的装配约束完全匹配实际设备的安装公差要求，可直接用于工程方案展示、结构校核与教学演示。材质渲染阶段针对不同部件的物理属性做了精细化区分：不锈钢过滤罐体采用拉丝金属材质，还原工业级不锈钢的哑光金属质感与表面细微纹理；蓝色泵体机组采用烤漆金属材质，呈现工业设备漆面的均匀光泽与厚重质感；绿色闸阀采用铸铁喷塑材质，还原阀门操作件的耐磨涂层质感；连接管道根据输送介质差异区分不锈钢抛光管与碳钢防腐管材质，底座平台采用浅米色工业绝缘板材材质，背景采用渐变深灰突出设备主体结构，通过光影层次区分不同部件的空间位置，让整套装置的结构层级清晰可辨。结构设计上，整套系统采用模块化集成布局，前端设置大口径手动闸阀作为进水总控，阀后通过分支管路将废水分别导入两组并联的沉砂捕集单元，沉砂单元采用立式圆柱罐体结构，内置旋流沉降结构可预先截留废水中的大颗粒砂质杂质；沉砂单元出水通过等径管路汇入两组并联的自清洁过滤机组，过滤机组配套独立的动力驱动装置，可在系统带压运行状态下完成滤网的自动反冲洗清洁，无需停机拆解维护；过滤后的洁净水通过汇流管路输送至后续工序，所有管路的弯头、法兰、阀门的排布充分预留操作维护空间，阀门操作手柄的朝向均符合人体工程学设计，方便现场操作人员完成启闭调节。设计思路围绕废水旁路处理的不停机运维需求展开，采用双机组并联冗余设计，单组过滤单元维护时另一组可保持正常运行，保障废水处理流程不中断；自清洁过滤与沉砂捕集的组合工艺，可在废水加压输送至后续工序前彻底截留水中的各类杂质，避免杂质磨损后续输送设备、堵塞喷淋管路，整套装置的集成式底座设计减少了现场安装的管路拼接工作量，所有部件的选型均匹配工业废水处理的通用规格，具备较高的工程参考价值。
