带轴座斜齿传动齿轮结构设计

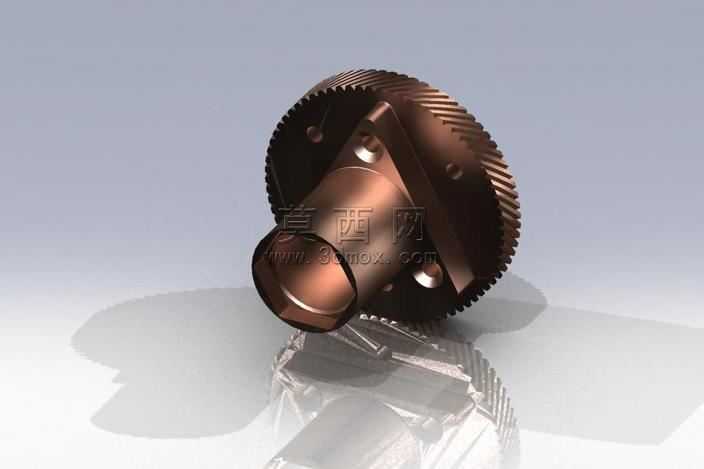

本作品为带集成轴座的斜齿圆柱齿轮三维设计，整体采用参数化建模思路完成，首先基于渐开线齿廓生成逻辑，通过三维建模软件的方程驱动曲线功能绘制精准的斜齿齿形轮廓，结合螺旋角参数扫掠生成连续的斜齿齿体，保证齿面啮合的接触面积与传动平稳性，相较直齿齿轮可有效降低传动噪音与冲击载荷。建模过程中对齿轮主体与轴座部分采用一体化布尔运算处理，轴座端设计有同轴定位轴颈与周向均布的安装孔位，可直接与传动轴、安装基座完成定位装配，无需额外设计转接连接件，简化了后续装配流程。材质渲染阶段，齿轮主体赋予金属铜合金材质，调整材质的粗糙度、金属度参数模拟真实铜材的哑光金属质感，齿面部分添加细微的加工纹理贴图还原机加工后的表面状态，轴座内孔与安装孔位置做高光处理体现精加工的精度表现，背景采用渐变浅灰环境配合柔光打光，突出齿轮的结构轮廓与材质质感，同时添加柔和的地面阴影增强模型的空间立体感。结构设计上充分考虑实际传动工况，齿根部分做圆角过渡处理避免应力集中，轴座与齿盘的连接位置设置加强过渡段，提升整体结构的抗扭强度，斜齿的螺旋角参数经过优化，兼顾传动效率与轴向载荷的平衡，安装孔位的尺寸与位置公差严格按照通用机械安装标准设定，可直接适配常规的传动装配场景，整体模型结构完整，细节还原度高，可用于机械传动结构的教学演示、装配模拟以及非标传动设备的设计参考。
