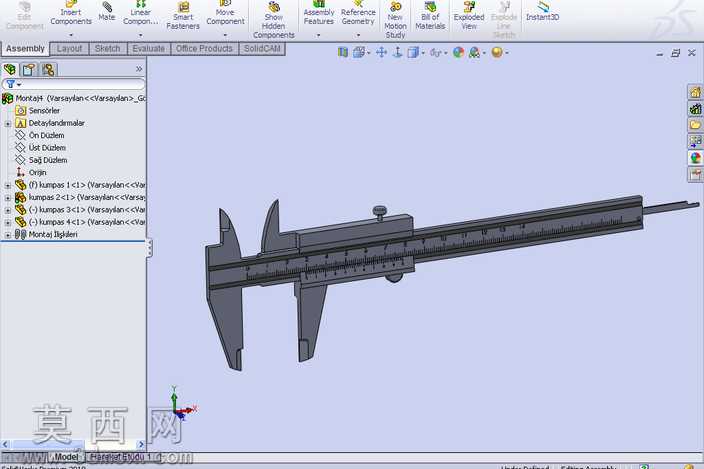

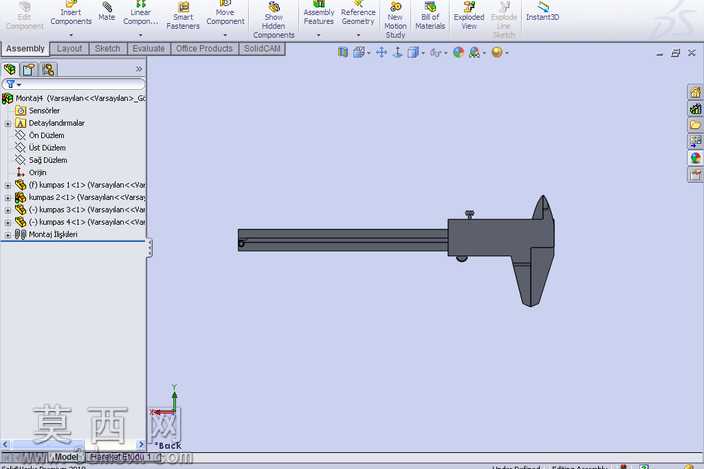

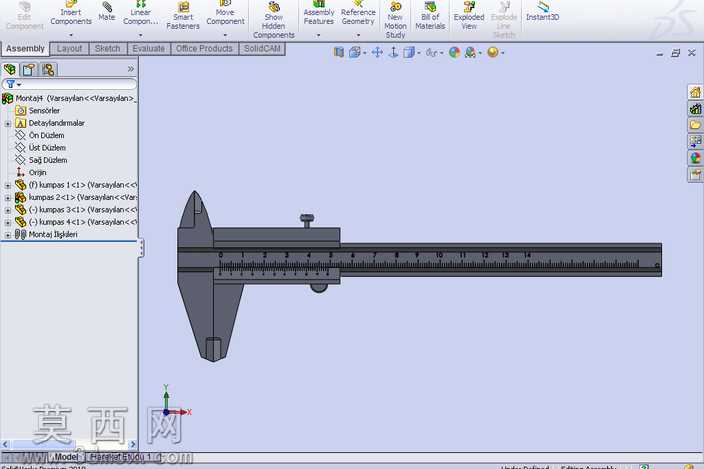

游标卡尺高精度三维数模设计作品

本作品为游标卡尺的三维参数化建模成果，建模过程严格遵循机械量具的实际生产尺寸规范，完整还原了游标卡尺的全部功能结构。建模阶段首先通过草图绘制完成主尺的轮廓基准，精准刻画主尺上的刻度排布结构，确保主尺尺身的直线度、内外测量爪的形位公差符合真实量具的精度要求，主尺尾部的深度测量杆结构也做了等比例还原，保证各部分结构的尺寸比例与实物完全一致。随后完成游标尺部分的建模，精准匹配游标尺与主尺的配合间隙，还原游标尺上的微调装置、锁紧螺钉结构，确保滑动部件的装配关系符合实际使用逻辑，游标尺在主尺上可实现顺畅的滑动模拟，锁紧结构可实现位置固定的仿真效果。建模过程中对各零部件的细节做了精细化处理，包括测量爪的刃口倒角、尺身的防滑纹理、锁紧螺钉的螺纹结构、微调滚轮的防滑纹路都做了逐一还原，避免结构简化带来的失真。材质配置阶段，为尺身部分赋予了高碳钢的金属材质，模拟经过淬火处理后的量具表面哑光金属质感，刻度部分采用深色蚀刻材质效果，还原真实卡尺刻度的耐磨蚀刻工艺，锁紧螺钉等小部件赋予镀铬亮面金属材质，区分不同部件的表面处理工艺差异。装配阶段严格按照实际装配流程完成各部件的配合约束，设置合理的运动自由度，可实现卡尺开合测量的运动仿真，能够直观展示内外径测量、深度测量的工作状态。整体建模思路围绕量具的实用性与精度特性展开，既保证了外观的高度还原，也完整保留了各结构的功能逻辑，可用于机械测量教学演示、五金工具产品展示、装配工艺模拟等多个场景，模型结构完整无缺失，各部件的几何特征清晰，可支持后续的工程图导出、结构分析等拓展应用。
