百分表式拨号指示器精密三维结构设计

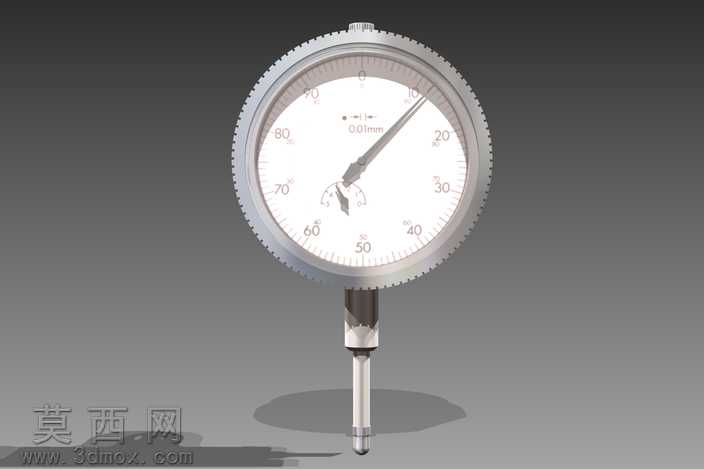

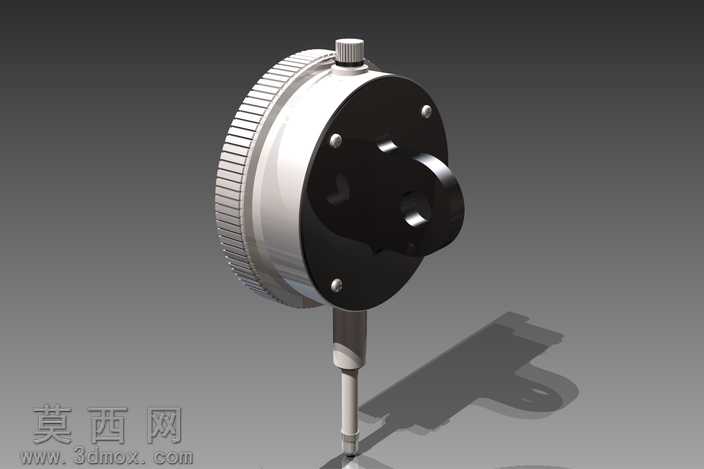

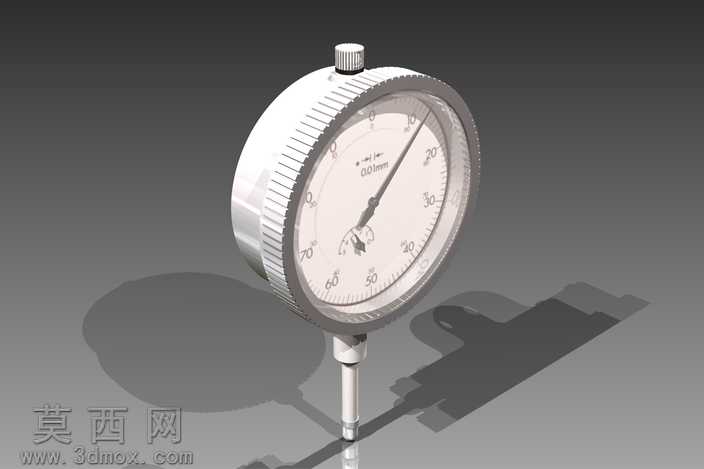

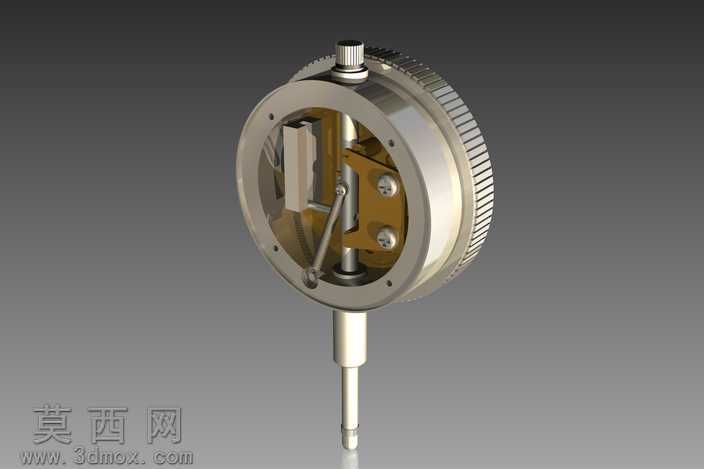

本模型为百分表式拨号指示器的三维设计成果，建模过程以真实百分表类测量指示部件的结构逻辑为核心依据，采用参数化建模方式完成全零件的特征构建。首先针对表体外壳部分，通过旋转凸台特征生成主体环形轮廓，再通过阵列切除特征完成表圈防滑滚齿的细节制作，滚齿的齿距、齿深均参考实物测量比例设置，保证外观还原度的同时兼顾模型的可编辑性。表蒙部分采用透明材质参数设置，模拟高透光学玻璃的质感，边缘做微小倒角处理避免尖锐结构，贴合实际产品的装配工艺。表盘刻度区域通过草图绘制刻度线与数字标识，采用贴图映射的方式将刻度纹理贴合到表盘基准面，刻度的分度值对应0.01mm的测量精度，指针部分采用薄壁拉伸特征制作，主指针与小表盘指针分别设置独立的装配基准，可模拟测量过程中的指针转动动作。测头与测杆部分按照滑动配合的结构设计，测杆与表体内部的导向套保留合理的装配间隙，测头端部做圆弧处理，还原接触式测量的端头结构。顶部的提钮部分采用滚花特征制作，方便提拉测杆的操作模拟。渲染阶段采用工作室光照环境，设置柔和的主光源与补光，突出表体金属外壳的哑光金属质感、表蒙的通透折射效果以及表盘的哑光纸质质感，阴影采用软阴影设置，让模型呈现出接近实物展示的视觉效果。设计过程中优先保证各部件的装配逻辑正确，所有可动部件的运动自由度均按照实际产品的运动关系设置，既可以作为产品展示的可视化模型，也可用于装配教学、结构原理演示的场景，模型细节覆盖了从外部操作件到内部装配基准的全部关键结构，没有冗余的几何特征，文件结构清晰，各零件命名规范，方便后续的编辑修改与工程图导出。
