马尔Millimess数显指示表精密结构设计

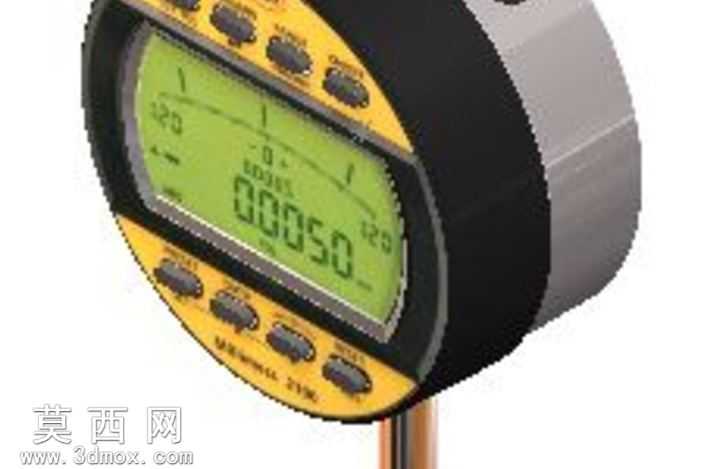

本作品为马尔Millimess系列数字指示器的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了这款精密量具的外观形态与内部装配逻辑。建模阶段首先通过参考实物多角度影像，确定指示表的整体轮廓尺寸，先构建主体圆柱形表身的基础曲面，对表身外侧的防滑橡胶包覆层做了凹凸纹理的细节处理，还原橡胶材质的磨砂质感与握持防滑结构。表盘区域的建模重点还原了黄绿色背光液晶显示屏的装配结构，对显示屏周边的功能按键做了独立的实体建模，每个按键的凸起弧度、表面字符标识都按照实物比例还原，按键与表壳的装配间隙做了精细化处理，避免出现模型穿模问题。表圈部分采用黄黑撞色的分区域建模，黄色操作区域的按键排布完全匹配实物的功能分区，黑色防护边框做了圆角过渡处理，还原工业量具的抗磕碰设计特征。测杆部分还原了金属测杆的光滑圆柱结构，测杆与表身连接的导向套做了同轴度约束，保证模型装配逻辑符合真实量具的运动原理。材质渲染阶段，为不同部件匹配了对应的物理材质：表身橡胶部分采用哑光深色橡胶材质，调整粗糙度参数还原真实橡胶的漫反射效果；黄色操作面板采用亮面工程塑料材质，添加轻微的反光效果匹配工业塑料的表面质感；液晶显示屏采用半透明玻璃材质，添加背光发光效果，模拟数显表通电后的屏幕显示状态，屏幕上的数字字符通过纹理贴图实现，还原0.0050mm的测量数值显示效果；金属测杆与金属表壳部分采用拉丝不锈钢材质，调整金属度与粗糙度参数，还原金属部件的细腻金属光泽。设计过程中充分考虑了精密量具的人机工程特征，按键的尺寸与排布符合单手操作的按压习惯，表身的直径尺寸适配手掌握持的弧度，整体模型的装配层级清晰，各部件的连接关系符合真实产品的装配工艺，既可以作为工业设计的外观参考，也可用于量具相关的教学演示场景，帮助使用者直观理解数显指示表的外部结构与部件组成。
