赛车专用艺术款换挡移位器结构模型

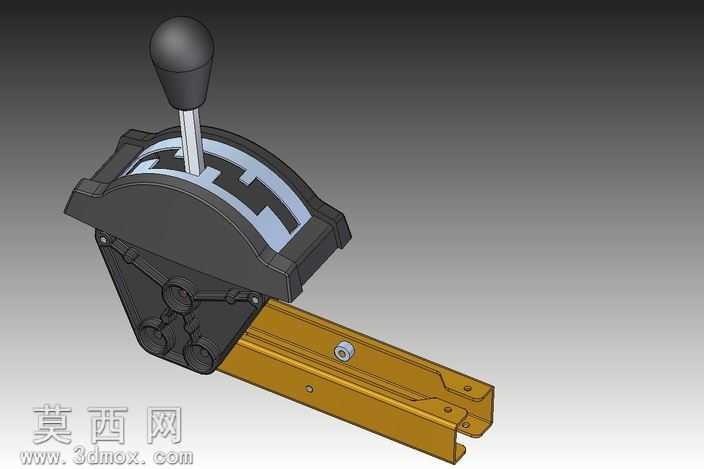

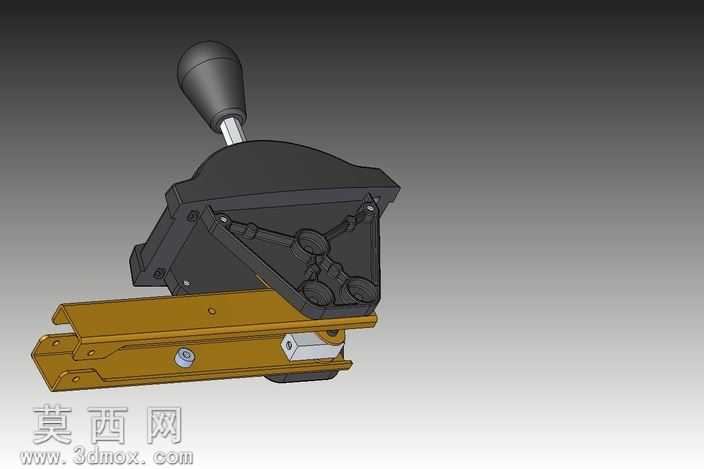

本作品为赛车专用艺术风格换挡移位器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循赛车换挡机构的真实机械逻辑进行零件拆分与装配约束设置。模型整体分为操纵杆总成、挡位限位壳体、安装固定基座三大核心模块，操纵杆顶部采用符合人机工程学的球形握把设计，建模时通过曲面放样、圆角过渡处理还原握把的圆润握持曲面，杆身采用等直径圆柱结构与下方换挡拨叉组件完成同轴心配合，保证虚拟装配状态下操纵杆可沿预设挡位轨迹完成顺畅摆动。挡位限位壳体部分采用半包覆式结构设计，表面通过拉伸切除特征加工出H型挡位导向槽，槽体边缘做倒角处理模拟真实件的加工去毛刺工艺，壳体内部预留拨叉转轴、定位弹珠的安装位，各零件间的配合间隙严格参照赛车改装件的实际公差标准设置，既保证结构运动无干涉，也还原真实机械的装配精度。下方的安装基座采用长条形型材式结构设计，通过拉伸、孔特征加工出多组安装固定孔位，可适配不同赛车座舱的安装点位，基座与上部壳体通过铰接结构、连杆组件完成连接，还原真实换挡器的挡位自锁、互锁机械结构。材质与渲染阶段，针对不同零件匹配对应材质属性：球形握把赋予磨砂黑色橡塑材质，调整粗糙度参数模拟防滑握感；杆身与内部金属结构件赋予哑光金属钢材质，添加轻微磨损纹理提升真实感；限位壳体采用黑色工程塑料材质，表面添加细微晒纹质感；安装基座赋予金黄色阳极氧化铝材质，调整金属反射率与高光参数还原金属氧化层的独特质感；渲染时采用三点布光方案，主光源从侧上方打亮模型整体结构，补光弱化暗部死黑，添加环境反射贴图让金属材质的反射效果更自然，最终渲染图清晰展现换挡器的整体造型与结构细节。设计思路上，在保证换挡机构核心功能结构完整还原的基础上，对壳体外观做艺术化优化，调整壳体侧面的线条弧度，去掉冗余的安装凸台，让整体造型更具流线感与机械美感，既满足机械结构的合理性，也兼顾视觉上的设计感，可用于赛车改装方案展示、机械结构教学演示、换挡机构原理验证等场景。
