Lee动力转向6英寸柱塞结构设计

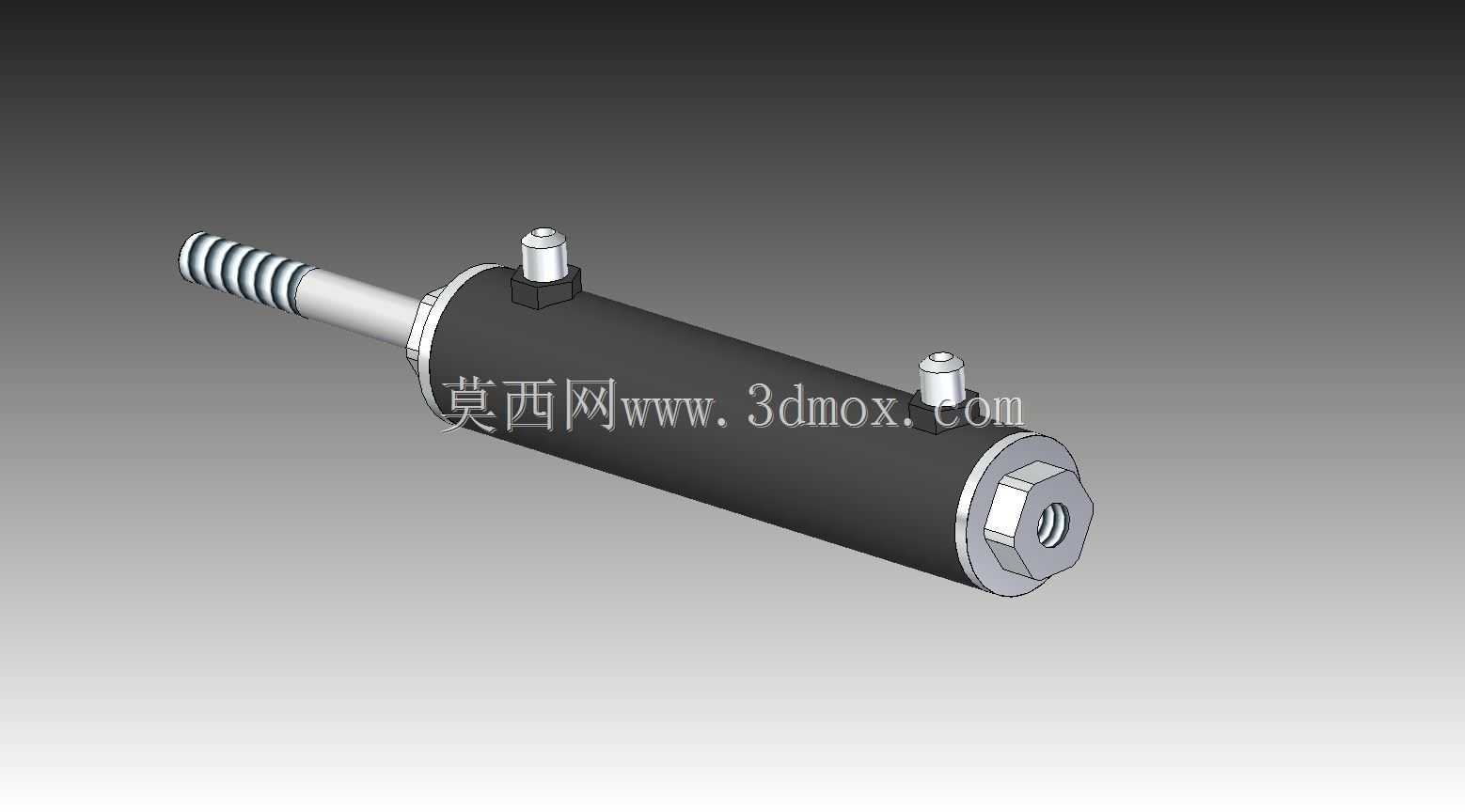

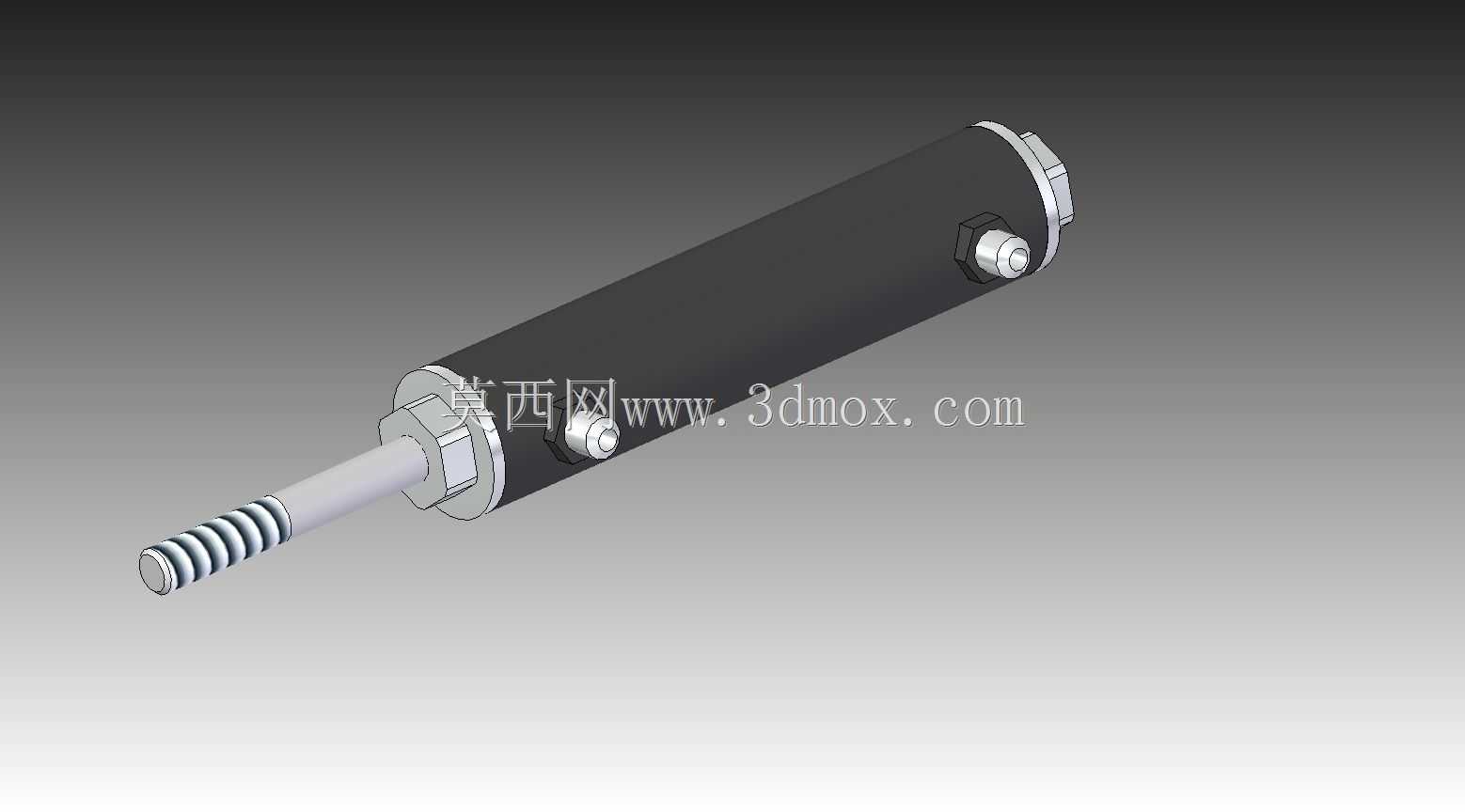

　　这款动力转向柱塞是液压助力转向系统里的核心执行元件，日常在乘用车辆、小型工程作业车辆、特种改装越野车辆的转向回路中承担动力输出作用，把转向控制阀输送的高压液压能转化为直线推拉力，直接带动转向横拉杆完成车轮偏转动作，降低驾驶员打方向的操作力度，哪怕是重载工况下原地转向也能保证操作平顺。从结构设计来看，整体采用长筒式缸体搭配伸出杆的布局，缸体外径控制在适配多数车型转向安装位的尺寸区间，伸出杆端部加工有梯形螺纹段，用来和转向摇臂或者球头部件做刚性连接，螺纹段长度预留了足够的调节余量，方便装配时调整转向前束参数，不用额外加工适配接头。缸体侧部设置的两个油口采用内六角堵头式的接口结构，分别对应高压进油和低压回油回路，接口的中心距、

　　螺纹规格都匹配主流转向液压管路的接头尺寸，安装时不需要额外改制管路。缸体两端的端盖采用卡簧加密封件的组合固定方式，既保证了缸筒内部的密封耐压性能，又控制了整体的轴向尺寸，避免安装时和周边的车架、悬架部件产生运动干涉。设计过程中重点考虑了伸出杆的受力工况，转向动作中柱塞不仅要承受轴向的推拉力，还要承受路面颠簸传递过来的径向交变载荷，所以伸出杆和端盖配合的位置设置了导向支撑环加耐磨密封的组合结构，既能承受一定的径向偏载，又能防止液压油泄漏，同时阻挡外界的泥沙、灰尘进入缸筒内部磨损密封件和缸壁。安装边界上，缸体尾部采用铰接式的连接耳结构，伸出杆端部为螺纹连接结构，两个安装点的中心距在全缩状态下适配多数非承载式车身的车架安装位，

　　最大伸出行程满足车轮从最左到最右满打方向的位移需求，不会出现行程不足导致转向角不够，或者行程过长导致机构顶死的问题。实际应用中，这类柱塞的响应速度直接影响转向的跟随性，设计时把缸筒内壁的粗糙度、活塞和缸壁的配合间隙都控制在合理区间，既减少液压油的内泄漏，保证助力输出的稳定性，又避免配合过紧导致的卡滞问题，哪怕是低温环境下液压油粘度升高，也能保证转向动作顺滑无卡顿。
