管架式越野竞速赛车概念结构设计

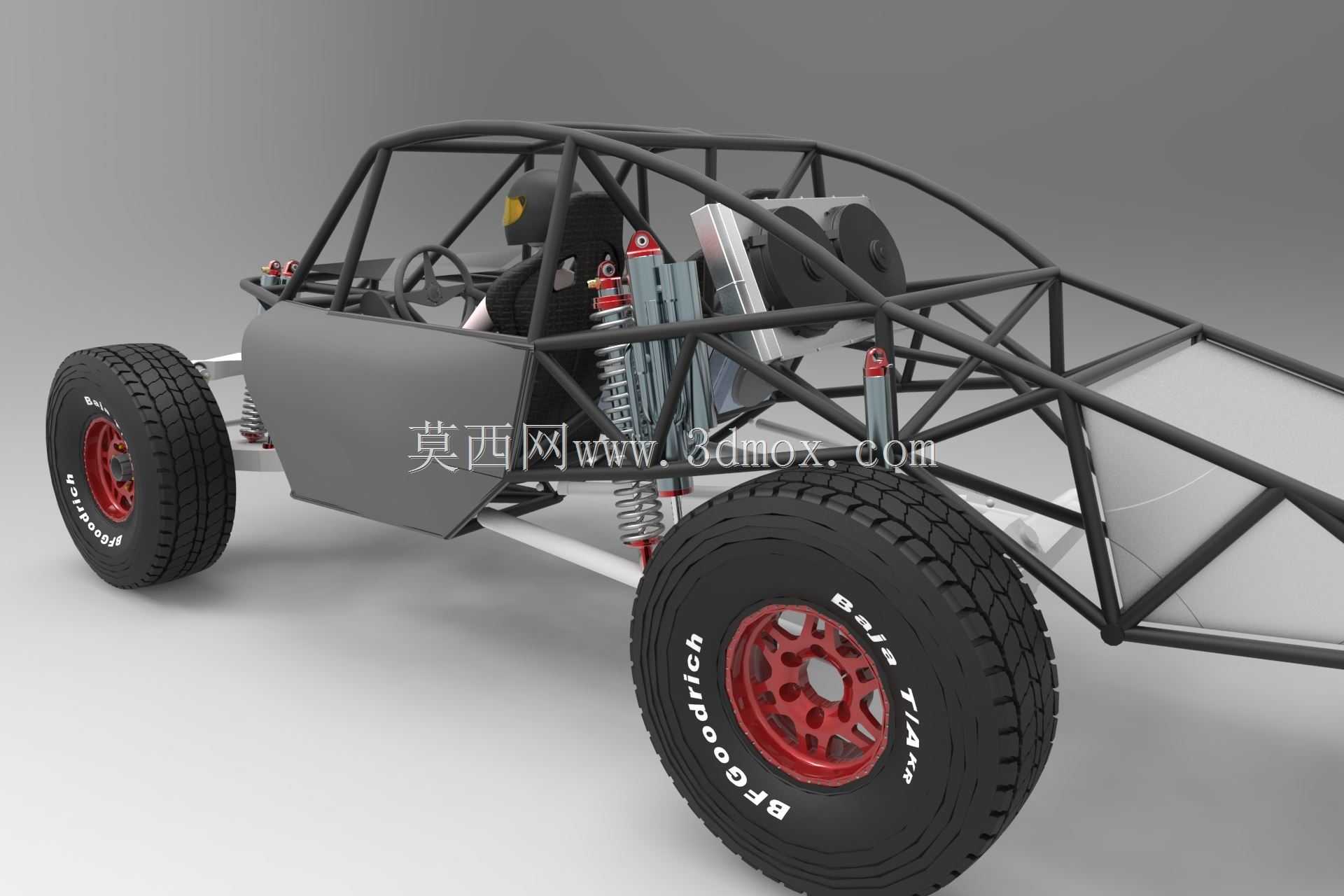

　　这款管架结构的越野竞速车型，核心定位是非铺装路面的高速穿越与场地越野赛事使用，整体采用外露式空间管阵车架作为承载主体，没有设计传统乘用车的覆盖式冲压车身，仅在乘员舱侧面设置了简易的硬质防护挡板，最大化降低整车整备质量的同时，也为底盘部件的检修、调校预留了充足的操作空间。从结构布局来看，整车采用前后双叉臂式独立悬架配置，长行程螺旋弹簧搭配双向阻尼减震器垂直布置在车架内侧，减震器安装座通过多组三角加强筋与主管梁焊接固定，能够承受飞坡落地时的纵向冲击载荷，同时悬架摆臂的铰接点位置经过优化，在车轮上下跳动过程中可以将轮距、前束角的变化量控制在合理区间，减少大行程压缩时的轮胎异常磨损。行走系统匹配大颗粒块状花纹的越野专用轮胎，

　　胎壁厚度远大于普通民用车辆轮胎，搭配多辐式轻量化轮毂，轮辋边缘设计有凸起的防脱结构，避免低胎压行驶时轮胎与轮辋发生相对位移；轮胎侧壁的标识朝向统一，也体现了建模过程中对装配细节的还原。乘员舱区域的防滚架管梁完全按照赛事安全规范排布，在驾驶位头部、侧向都设置了多重交叉支撑结构，座椅采用包裹式赛车座椅的安装点位设计，预留了安全带固定支座的安装位置，转向系统采用小直径赛车方向盘的布置形式，转向柱带有倾角调节的结构冗余。动力单元采用后置布局，安装在乘员舱后方的车架承载区间，发动机与传动系统的安装支座设计有可调节的长圆孔结构，能够适配不同规格的动力总成匹配需求，传动半轴直接连接后轮轮毂，省去了复杂的底盘传动通道，进一步降低了整车重心高度。

　　整车的外形尺寸边界控制紧凑，轴距与轮距的比例偏向短轴灵活取向，接近角与离去角都预留了充足的角度，能够应对大坡度起伏、连续沟壑等复杂越野路况，车架的所有管梁连接节点都做了圆弧过渡处理，避免应力集中导致的车架疲劳开裂，外露的管路、线束都沿着车架管梁内侧布置，防止越野行驶时被飞石、障碍物剐蹭损坏。
