双轴齿轮减速机爆炸视图三维设计

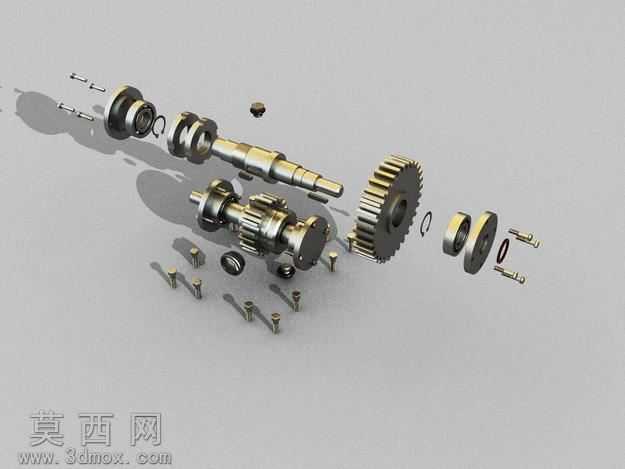

本作品为双轴齿轮减速机的三维设计成果，采用爆炸视图的呈现形式完整展现设备的全部组成构件与装配逻辑。建模阶段依托专业三维建模软件完成全参数化构建，首先依据齿轮传动的设计准则确定各级传动比，完成输入轴、中间轴、输出轴的轴段尺寸规划，针对轴上的键槽、轴肩、轴承安装位等特征采用草图拉伸、旋转切除、倒角等基础建模命令逐一构建，保证各轴段的同轴度、配合公差符合机械设计规范。针对核心传动部件齿轮，建模时先通过渐开线方程绘制齿廓曲线，经拉伸、阵列生成完整轮齿结构，同时完成齿面倒角、轮毂键槽的细节处理，保证齿轮啮合的齿侧间隙、接触精度符合传动要求。配套的轴承、密封件、紧固件、端盖等附属零件均按照标准件参数库完成1:1建模，还原各零件的真实结构细节。材质与渲染阶段，针对不同构件匹配对应材质属性：轴类零件与齿轮采用调质合金钢材质，赋予金属磨砂质感并调整反射参数体现机加工表面的细腻光泽；轴承滚动体采用高碳铬轴承钢材质，设置高反光属性突出其高精度加工特性；紧固件采用发黑处理的碳钢材质，端盖采用铸铁材质，密封橡胶圈设置哑光弹性材质属性，通过不同材质的质感区分清晰呈现各零件的功能属性。渲染时采用柔和的工作室布光方案，主光源从斜上方投射形成自然的零件投影，辅助光源补光消除暗部死黑，环境光设置低强度反射提升金属件的真实质感，最终输出的爆炸视图清晰展现各零件的装配位置与连接关系。设计过程中遵循减速机的紧凑化设计思路，合理规划各级齿轮的排布位置，在保证传动强度的前提下缩小整机体积，同时兼顾装配工艺性，各零件的拆装路径无干涉，密封结构的设计充分考虑润滑脂的密封需求，轴承选型匹配轴的转速与径向载荷要求，完整还原双轴齿轮减速机的真实结构与工作原理，可用于机械原理教学、产品结构展示、装配工艺演示等场景。
