行星齿轮减速机传动结构三维设计

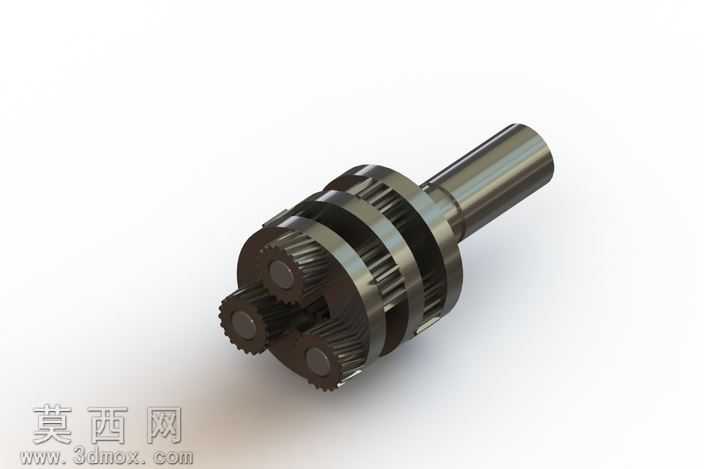

本作品为行星齿轮减速机的三维数字化设计模型，采用SolidWorks平台完成全参数化建模，建模过程严格遵循行星轮系的传动设计规范，对太阳轮、行星轮、内齿圈、行星架、输出轴等核心构件进行1:1等比例还原，所有齿形参数、配合公差均参考通用行星减速机的行业设计标准设定，确保各部件的装配关系完全符合实际生产中的机械配合要求。模型渲染阶段采用金属材质赋予各构件真实质感，对齿轮啮合面、轴类配合面做了精细化的光影处理，清晰展现出行星轮系的分层排布结构，可直观观察到多组行星轮沿太阳轮周向均布的布局特征，以及内齿圈与行星轮的啮合限位关系。设计过程中优先考虑传动结构的合理性，通过参数化约束保证各齿轮的模数、齿数匹配度，确保轮系传动比计算准确，行星架的支撑结构做了加强处理，输出轴与行星架的连接部位采用同轴度约束，避免传动过程中出现偏心晃动问题。模型完整还原了行星减速机紧凑化的结构特点，相较于普通定轴轮系减速机，该结构可在较小体积下实现大传动比输出，建模时对各构件的倒角、退刀槽等工艺细节也做了还原，让模型不仅具备结构展示价值，也可作为机械设计教学、传动方案验证的参考载体，帮助设计者直观理解行星轮系的动力传递路径，即动力从太阳轮输入后，经由周向分布的行星轮分流传递，最终通过行星架带动输出轴完成减速增扭的动力输出过程，整个模型无多余冗余结构，各部件可单独拆分查看，便于拆解分析各构件的功能与装配逻辑。
