高压输电铁塔电力设施三维建模作品

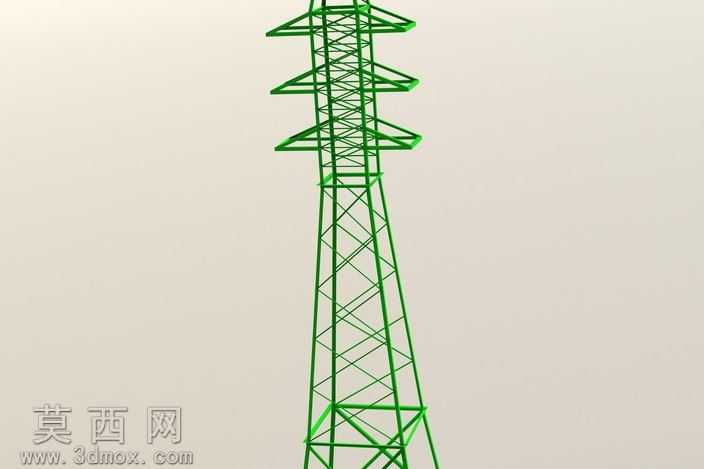

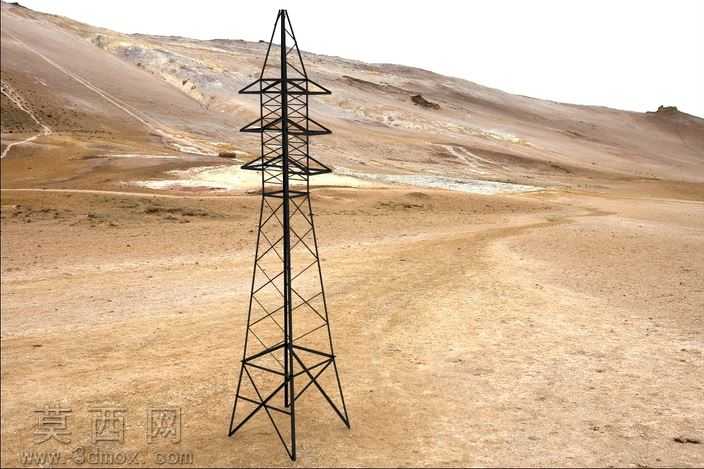

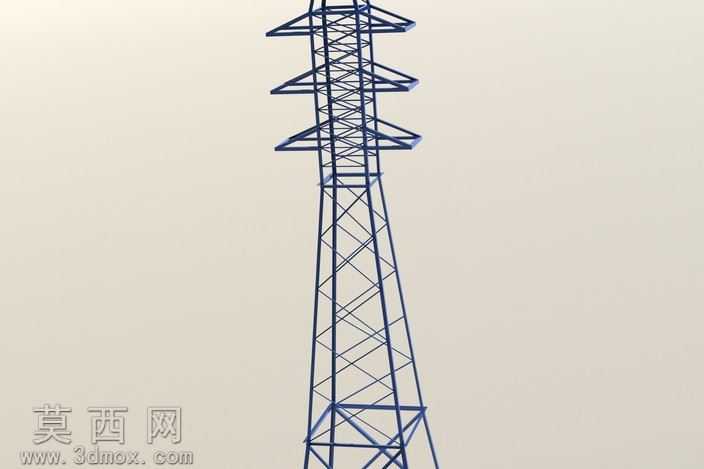

本作品为高压输电铁塔的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自下而上的建模思路，先拆分铁塔的各个组成构件再完成整体装配，精准还原了桁架式输电铁塔的真实结构特征。建模初期先梳理输电铁塔的结构逻辑：铁塔主体采用格构式桁架结构，由主材、斜材、横隔材、横担等部分组成，所有杆件均采用等边角钢的截面特征，建模时通过草图绘制角钢截面轮廓，结合拉伸、阵列等特征命令生成不同长度、不同开孔位置的杆件单元，针对不同部位的连接节点，单独建立节点板、螺栓连接的细节特征，还原真实铁塔的铆接、栓接结构逻辑，保证结构的合理性与还原度。塔身部分从底部到顶部采用逐级收分的锥形结构，建模时通过基准面的逐层偏移，定位每一层横隔面的主材端点，再通过3D草图绘制斜材的连接路径，生成对应杆件，保证塔身坡度符合实际输电铁塔的设计规范，避免出现结构失真的问题。顶部的三层横担结构分别对应不同电压等级的输电线挂载需求，横担同样采用桁架结构，端部设置挂线点的安装位特征，还原横担的受力结构形态。材质设置阶段，整体构件赋予钢结构的金属材质，表面添加绿色防护漆的材质效果，调整材质的粗糙度、反光度参数，模拟户外电力设施防腐涂层的哑光质感，连接节点处的螺栓、节点板与主材保持统一的材质表现，保证整体视觉的一致性。渲染阶段采用柔和的漫反射环境光，搭配主光源模拟自然光照射效果，调整阴影参数让桁架结构的杆件投影层次清晰，突出格构结构的空间通透感，同时避免阴影过暗遮挡结构细节。整个建模过程严格遵循输电铁塔的结构设计逻辑，所有杆件的排布符合桁架结构的受力特点，没有出现结构冲突、构件错位的问题，既还原了真实输电铁塔的外观形态，也保证了模型结构的工程合理性，可用于电力设施科普展示、输电场景搭建、相关结构教学演示等场景。
