伊利扎诺夫环形骨外固定支架结构模型

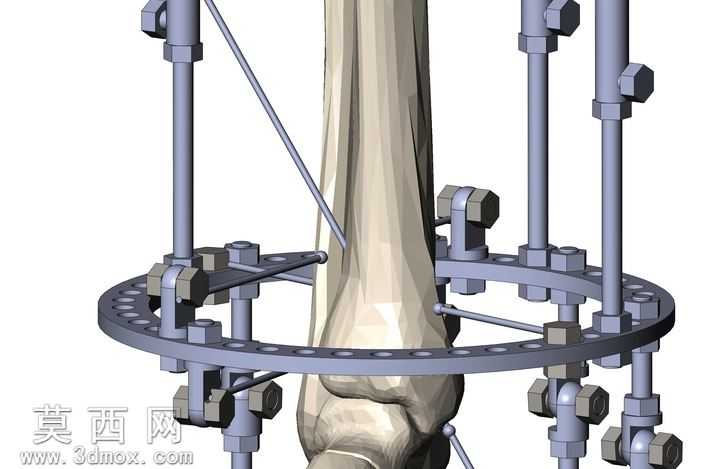

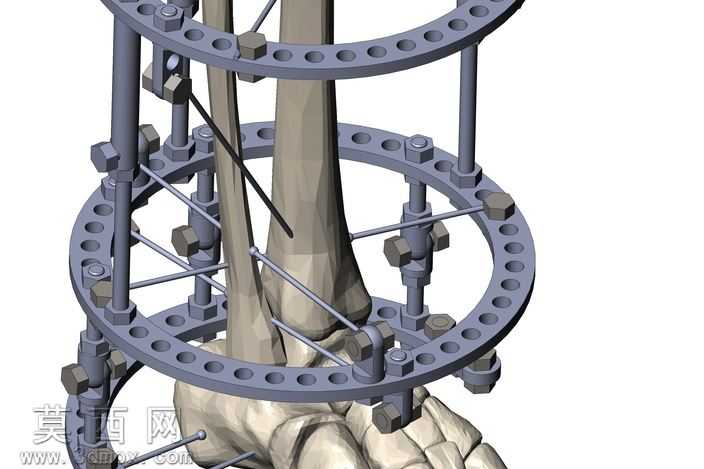

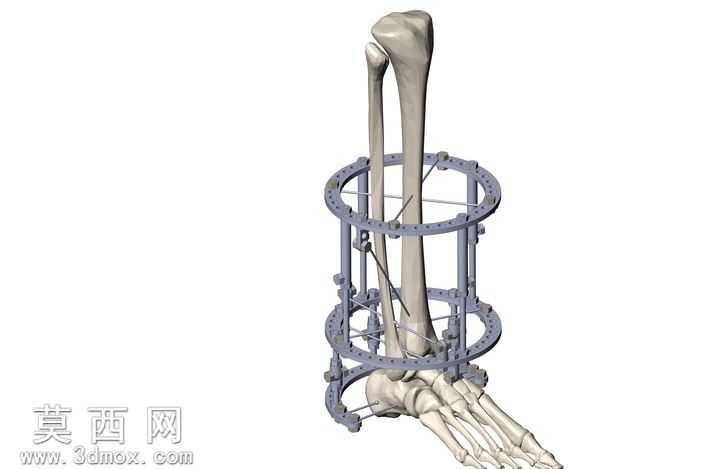

本模型采用三维参数化建模方式完成伊利扎诺夫骨外固定设备的全结构复刻，建模过程中严格遵循真实骨科外固定支架的结构比例，对环形支撑环、调节螺杆、固定夹块、穿针固定座等核心部件逐一进行特征建模。首先构建多层环形支撑主体，在环体上均匀排布定位通孔，孔位间距与真实产品的穿针调节间距保持一致，环体边缘做圆角过渡处理，还原金属构件的加工倒角特征；随后搭建垂直方向的支撑立柱，通过螺纹配合特征实现环间高度的可调节结构设计，每处立柱与环体的连接位置都设置了六角锁紧螺母结构，还原真实设备的锁紧调节功能。针对横向穿针固定组件，建模时还原了夹块的多面锁紧结构，夹块上预留穿针定位槽与锁紧螺孔，可模拟钢针穿入后的锁紧固定状态，斜向支撑拉杆的两端均设置万向连接头，可实现不同角度的牵拉固定，还原伊利扎诺夫技术的多维度骨段固定与牵拉调整功能。材质渲染阶段，金属支撑部件采用哑光医用不锈钢材质，调整金属粗糙度参数模拟临床使用器械的磨砂金属质感，骨骼部分采用仿真骨材质，调整漫反射与次表面散射参数还原人体骨骼的半透明哑光质感，固定钢针采用亮面金属材质区分于主体支架结构。整体装配过程严格按照真实器械的装配逻辑完成配合约束，所有活动调节部件均保留合理的活动间隙，既还原了设备的结构组成，也清晰展示了该外固定支架环绕肢体、多向固定牵拉的工作原理，可直观呈现环形外固定支架的结构特点与固定逻辑。
