窄轨机车走行部轮组连杆机构三维设计

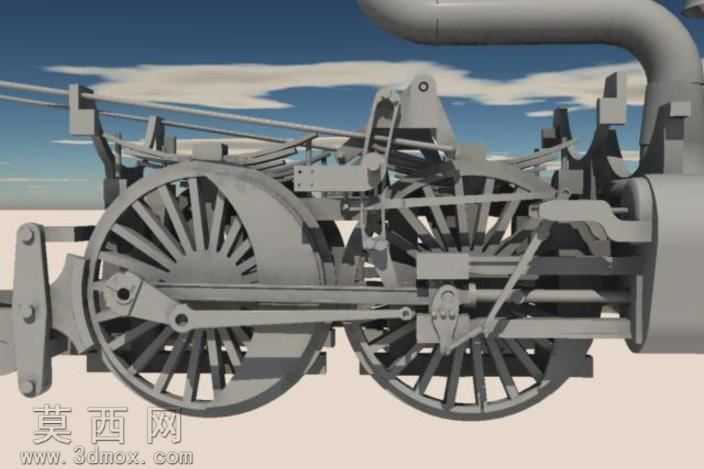

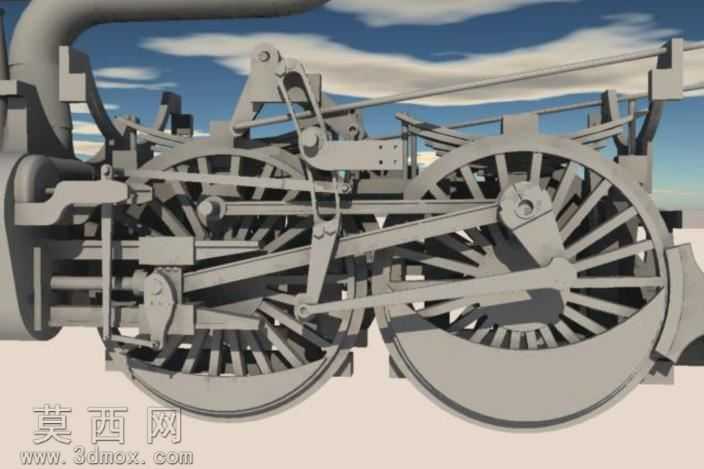

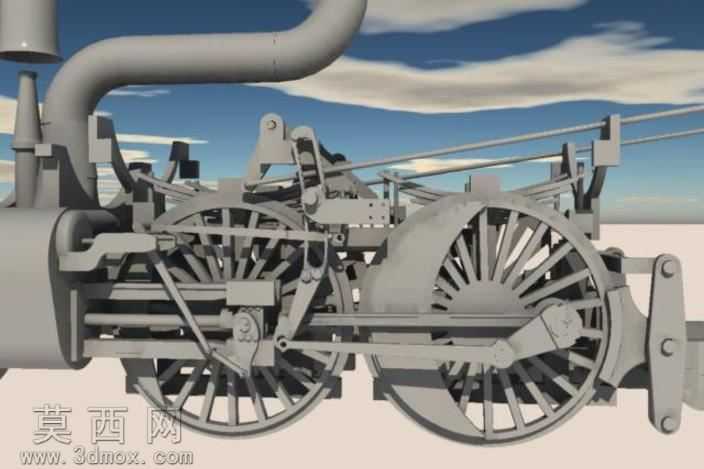

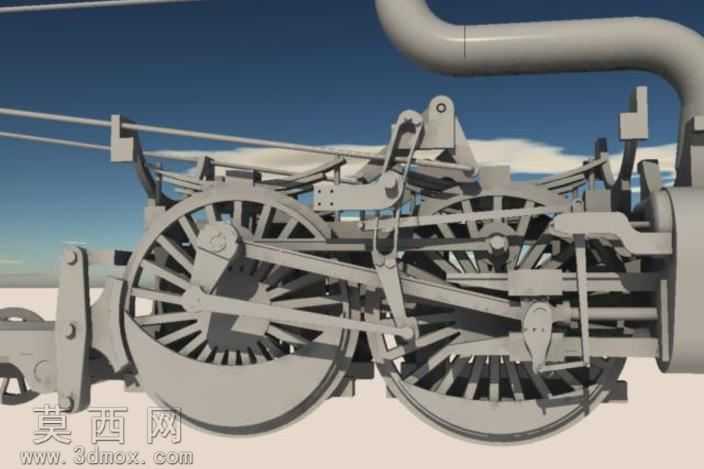

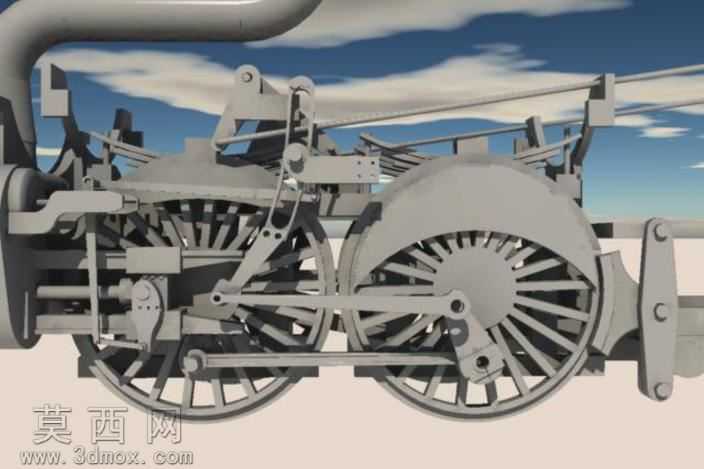

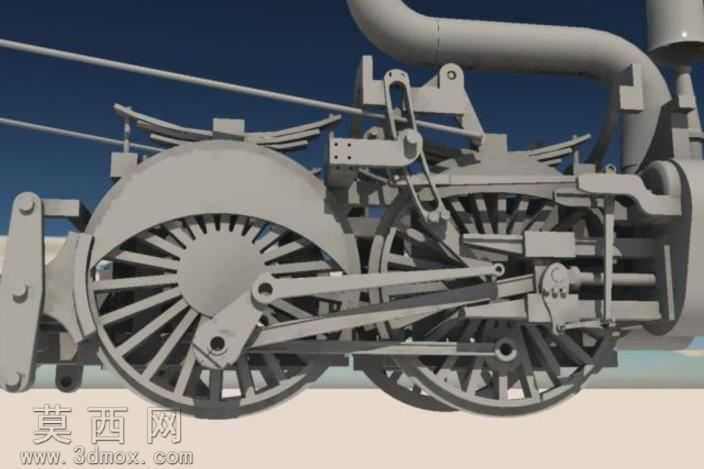

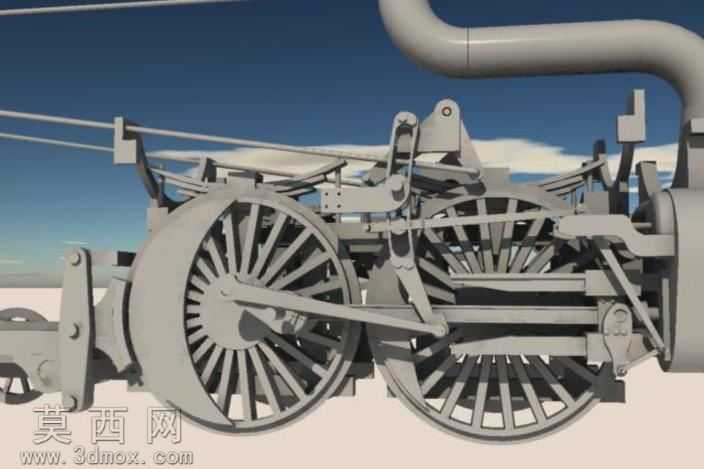

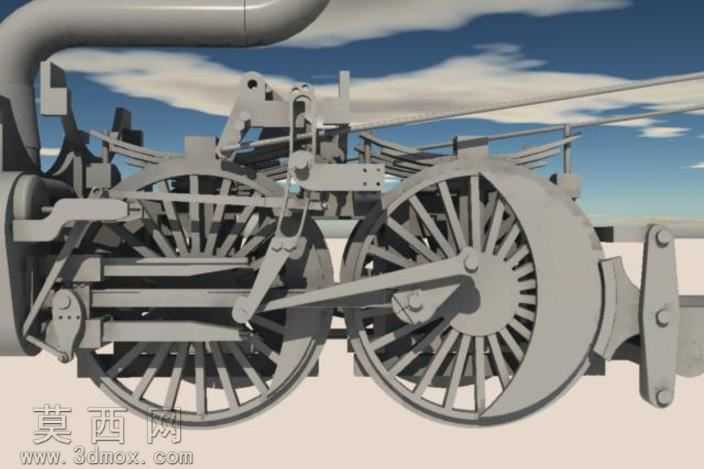

本作品为窄轨机车走行部核心传动机构的三维建模成果，建模过程围绕机车动轮组与连杆传动系统的真实运动逻辑展开，首先通过参考窄轨机车的实际结构比例，在三维建模环境中完成大直径辐条式动轮的轮廓绘制，对轮辐的均匀排布、轮缘的踏面弧度进行精准参数化设定，保证轮体结构符合窄轨线路的走行适配要求。建模阶段重点处理摇杆与半径杆的连接结构，针对原设计中摇杆弓部固定方式、半径杆与枢轴的联动轨迹进行反复推演，摒弃了原有弓部随枢轴抬升的不合理结构，通过滑块与保持机构的配合设计，优化了连杆传动的运动路径，避免机构运行过程中出现卡滞或运动干涉问题。模型中对各铰接部位的销轴、轴承配合位进行了细节还原，对连杆的截面尺寸、加强筋结构进行了符合力学要求的建模处理，保证传动部件在模拟运行时能够传递足够的牵引力。材质渲染阶段，整体采用金属哑光灰的材质设定，对管道、烟筒等附属部件的金属质感进行区分，通过光影调整突出轮组辐条的镂空结构与连杆的机械线条，背景搭配蓝天白云的户外环境，还原机车走行部在室外工况下的视觉效果。设计过程中充分考虑机构的灵活机制，通过夹具定位保证各部件的装配同轴度，让多组动轮在连杆带动下能够实现同步转动，精准还原蒸汽机车走行部的曲柄连杆传动特性，每一处铰接点的转动自由度都经过运动仿真验证，确保整体机构运动顺滑，符合窄轨机车低速大牵引力的传动需求，模型完整呈现了走行部从轮体、连杆到固定支架的全部结构细节，可用于机械原理教学、机车结构展示等场景。
