剖视展示型深沟球滚珠轴承结构设计

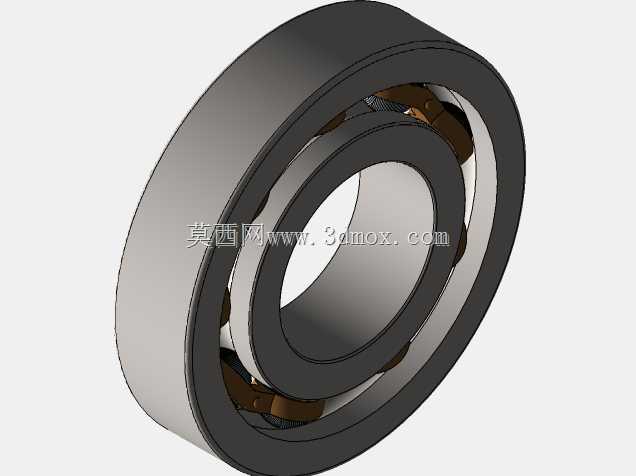

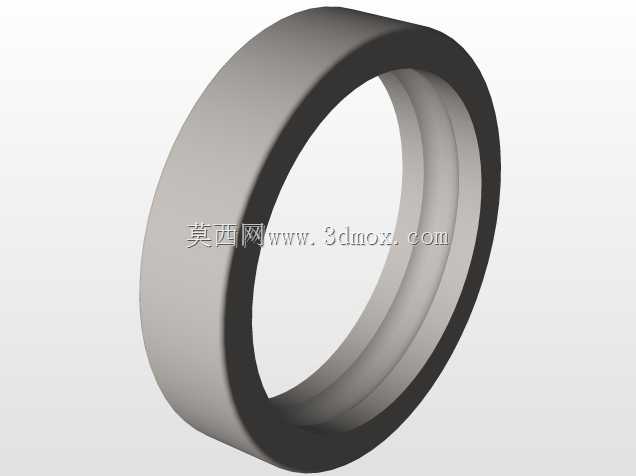

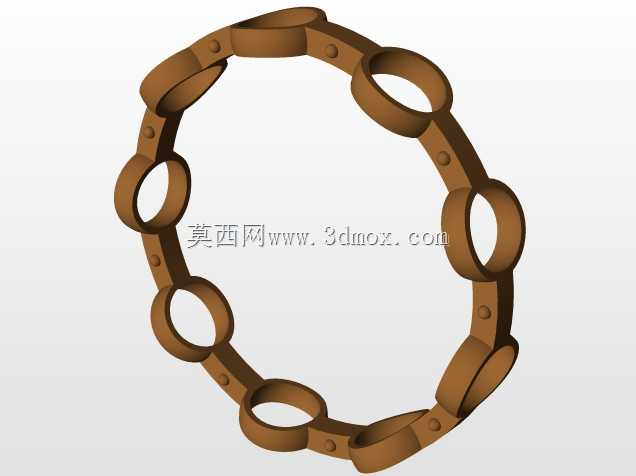

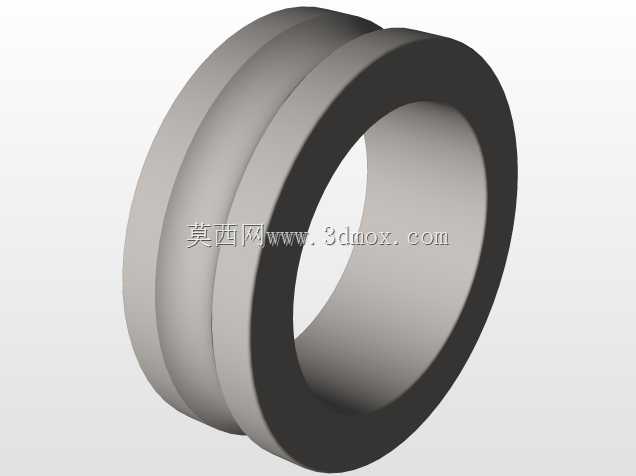

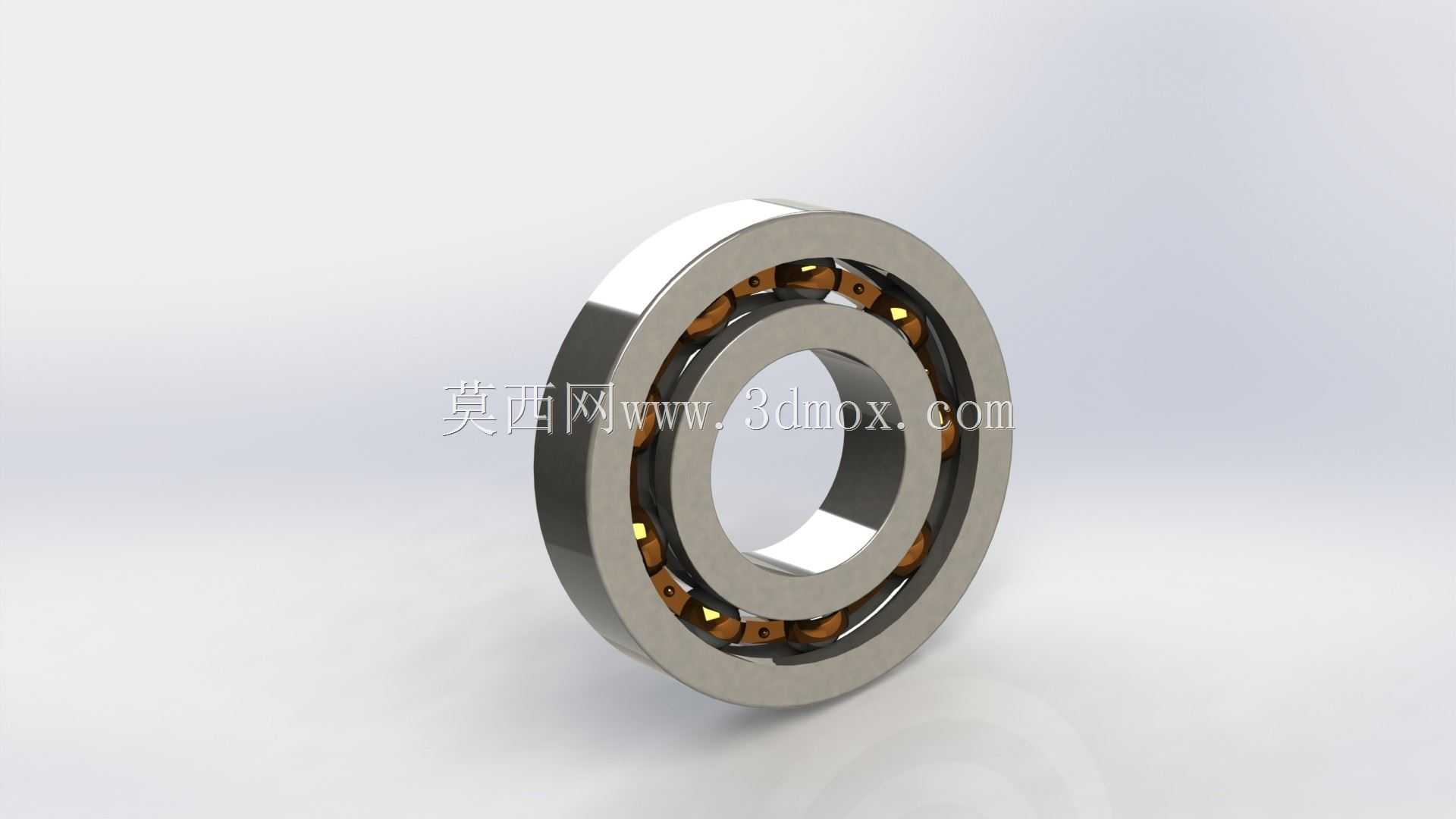

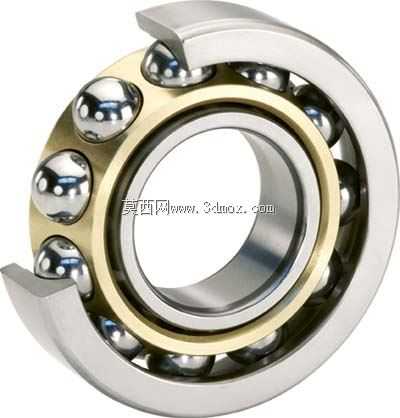

这款滚珠轴承采用半剖视的建模呈现方式，能让结构设计人员直观观察到内部各组件的配合关系，不用拆解实体样件就能理清装配逻辑。在实际工业场景中，这类轴承是旋转传动系统里的核心支撑部件，小到家用电机的输出轴支撑，大到输送机辊筒、机床主轴的径向承载，都能见到同结构产品的应用，主要作用是承接轴系运转过程中的径向载荷，同时降低轴与安装座之间的摩擦系数，减少动力传递过程中的损耗。从设计思路来看，建模时优先保证了各部件的配合公差逻辑：内圈与轴采用过盈配合的尺寸边界设计，安装时通过热装或者压装的方式与轴颈固定，随轴同步转动；外圈与轴承座孔采用过渡配合，既保证外圈定位稳定，又能在需要维护时顺利拆卸。中间的滚珠作为滚动体，均匀排布在黄铜材质的保持架兜孔内，保持架的兜孔间隙经过合理预留，既不会让滚珠在运转时出现卡滞，也不会因为间隙过大导致滚珠排布错位，引发运转时的振动和噪音。外形尺寸方面，建模时严格遵循通用深沟球轴承的安装边界规范，内圈内径、外圈外径、轴承总宽度的尺寸链完全匹配常规安装位的设计要求，设计人员在做设备选型时，可以直接参考模型的尺寸参数校核安装空间，不用反复核对二维图纸的尺寸标注。从功能特性上看，这种带实体黄铜保持架的滚珠轴承，相比冲压铁保持架的同规格产品，能承受更高的运转转速，同时在有少量冲击载荷的工况下也能保持稳定的运转状态，适合用在中小型减速器、风机、水泵这类连续运转的设备中。建模时还还原了轴承滚道的曲率设计，滚道的圆弧半径略大于滚珠的半径，保证滚珠与滚道之间是点接触状态，最大限度降低接触摩擦，同时预留了合理的接触角，让轴承在承受少量轴向载荷时也能正常工作，不会出现滚动体卡阻的问题。在做整机装配建模时，这款模型可以直接导入装配体环境，通过同轴、端面重合的配合关系完成装配约束，能直观模拟轴系运转时轴承的工作状态，帮助设计人员提前排查安装位是否存在干涉、密封件是否能与轴承端面贴合等实际装配中可能遇到的问题，减少后续实物试装时的整改工作量。
