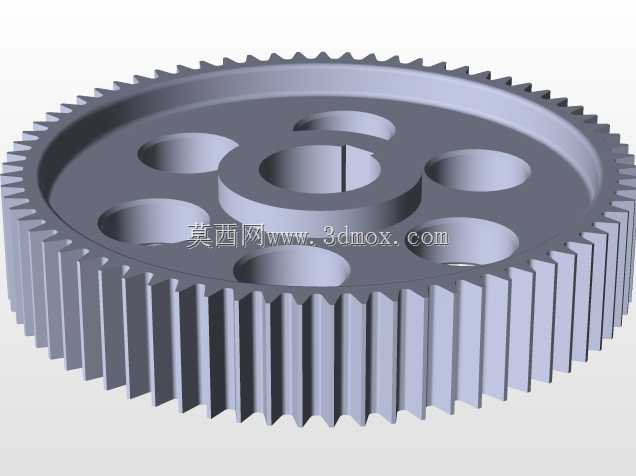

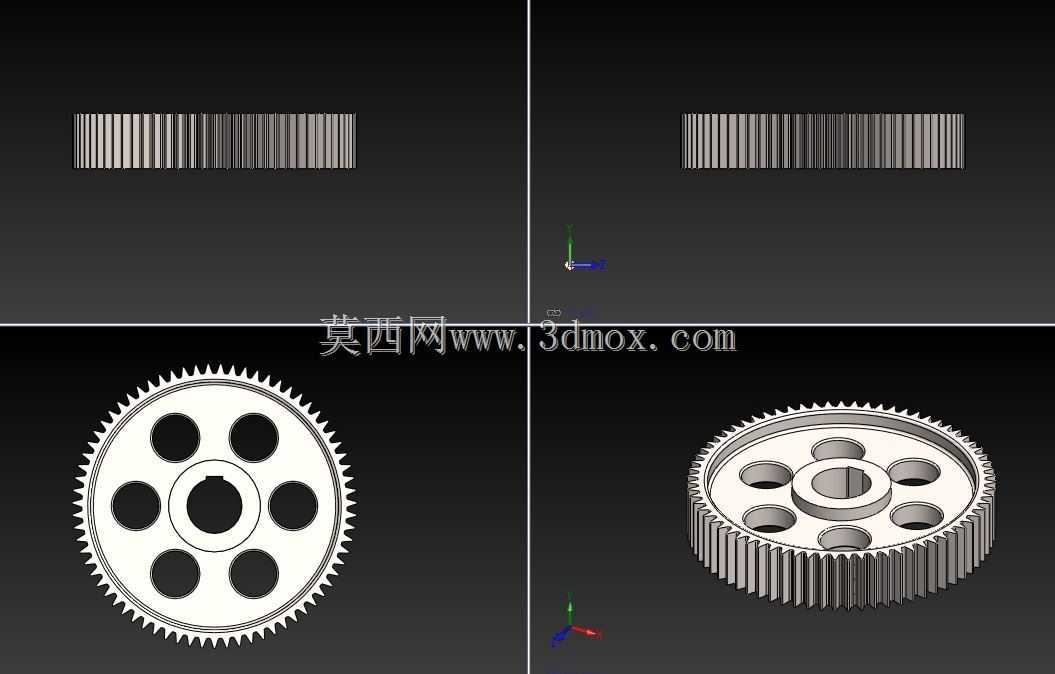

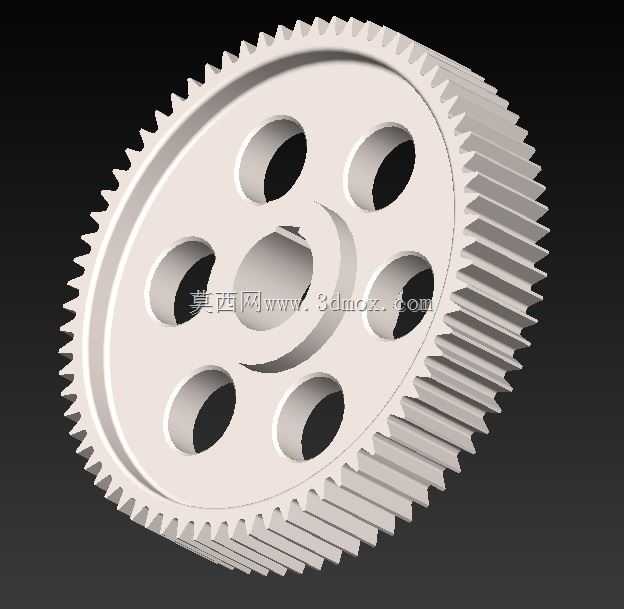

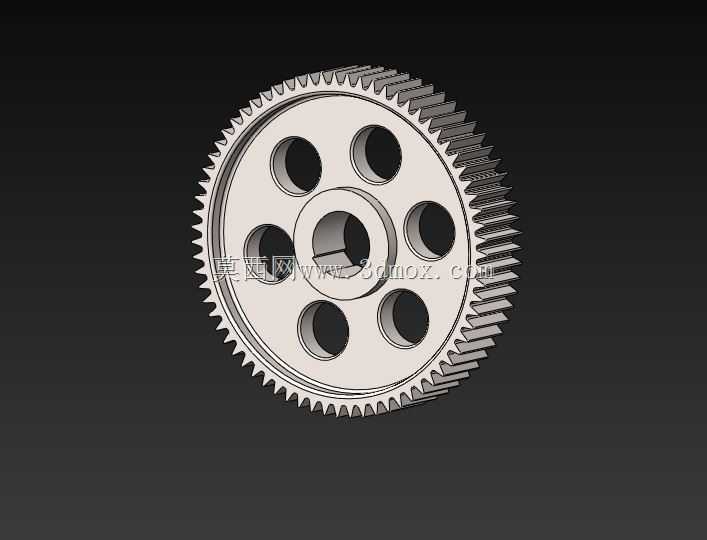

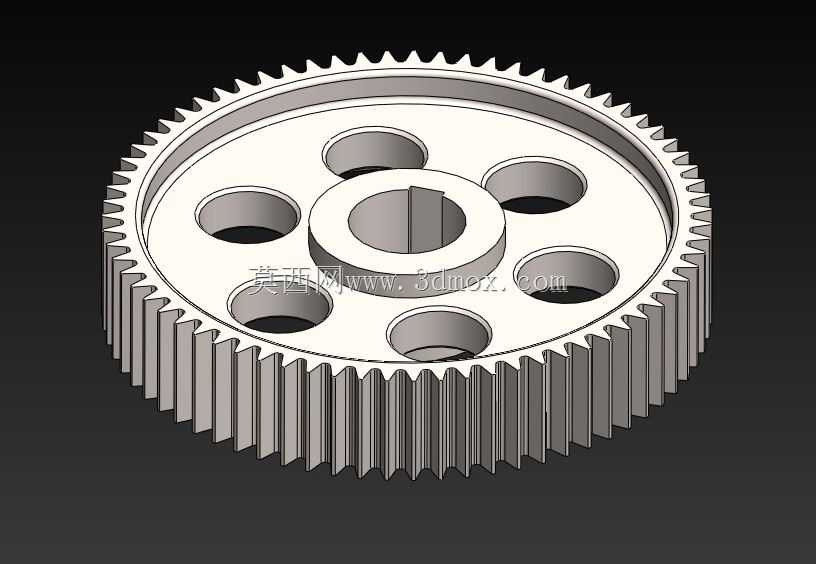

带减重孔圆柱直齿轮传动结构

这款圆柱直齿轮是机械传动系统中应用极广的基础传动部件，常见于各类需要定传动比动力传递的设备中，从普通输送线的动力分配单元，到小型机床的进给传动组，再到农用机械的动力输出端，都能见到这类结构的齿轮身影。不同于重载工况下使用的实心辐板齿轮，这款齿轮采用了六孔均布的辐板减重设计，在保证轮体结构强度的前提下，尽可能削减了非受力区域的材料冗余，既降低了齿轮自身的转动惯量，让传动启停过程的响应更迅速，也减少了原材料的消耗，适配中等载荷、转速区间适中的传动场景。从设计逻辑来看，这款齿轮的齿形采用标准渐开线齿廓，齿向为直齿设计，加工时可采用滚齿、插齿等常规工艺完成，不需要专用的斜齿加工工装，生产制造成本更低，装配时也不需要额外调整轴向啮合间隙，对安装支座的轴向定位精度要求更宽松，适合批量应用在对成本控制较严格的通用传动设备中。齿轮中心的轴孔采用带定位缺口的设计，装配时可通过平键或者定位卡块实现与传动轴的周向固定，避免传动过程中齿轮与轴发生相对转动，保证动力传递的可靠性；轴孔周边做了环形凸起的加强结构，抵消键槽位置的应力集中，避免长期交变载荷下轴孔边缘出现开裂变形。轮缘部分的厚度经过核算，在全齿高范围内保留了足够的支撑余量，即使出现短时过载冲击，也不会出现轮齿断裂或者轮缘变形的问题；六个减重孔沿辐板圆周方向均匀分布，孔边缘做了圆弧过渡处理，没有尖锐的应力集中棱角，既可以在齿轮运转时减少风阻损耗，也能在齿轮润滑过程中让润滑油通过孔洞顺利到达啮合面，带走啮合产生的热量与磨屑，延长齿轮的使用寿命。安装边界上，这款齿轮的轴向尺寸紧凑，不需要预留过大的安装空间，啮合中心距的公差适配范围较宽，只要保证两啮合齿轮的轴线平行度在允许范围内，就能实现平稳传动，不会出现偏载、卡滞或者异常噪音的问题，日常维护时也不需要复杂的调整操作，适合作为通用替换件应用在各类常规传动机构中。
